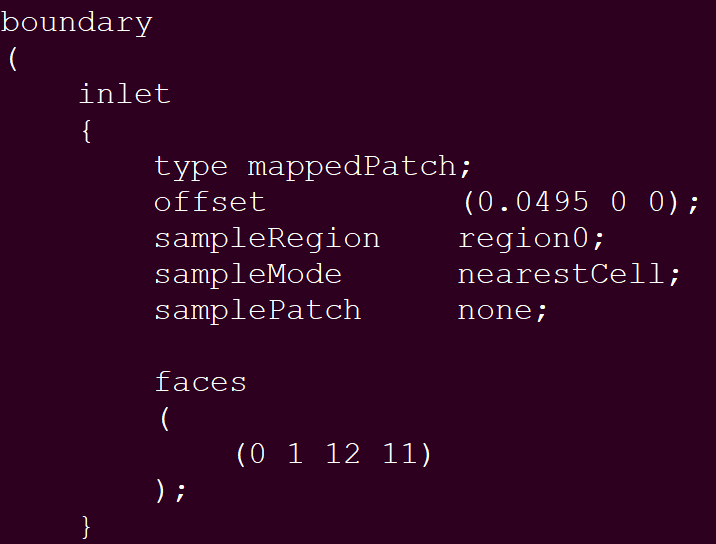

@jinlinna OF自带算例pitzDailyMapped就使用了这个边界条件,你可以相关设置具体了解,下图是inlet的设置方法,offset用来设置你想投影的面与被投影面的距离
calrel
帖子
-
-
@疏影横斜水清浅 没有。通过查阅资料和代码,我这种添加颗粒的方式,当颗粒从计算域逃逸以后,属于这个颗粒的编号会重新分配,所以对于我使用的颗粒添加方法而言,目前还没有比较好的方法可以直接通过后处理得到颗粒迹线。
-
FinalBaseMesh.obj
https://www.aliyundrive.com/s/V9uwhq2uQjn -
@zhoujq 我之前算过Cp,你网上搜一下应该可以找到类似教程,大概就是导出pmean数据,在matlab中写几行代码可以把坐标转换成角度。很方便
-
@李东岳 李老师,感谢您的回复!是的,我其实就是模仿DPMFoam,在已有的流场求解器中加了颗粒相。我这里给出的图只是测试算例,我最终是要得到的是流场中有障碍物时颗粒迹线,所以我没理解错的话,您所说单相流+paraview应该不适合我。
-
@李东岳 谢谢您的回复,我试了您说的这个滤镜,但是一直出现错误
我尝试了网上类似问题的解决办法,但依然没有成功,我再找找看,如果您还有其他方法,还请告知,谢谢您。顺便恭喜李博!国产CFD未来可期! -
没有大佬愿意指点一下吗
-
我使用了类似DPMFOAM的求解器,具体就是在pimpleFOAM中加入了颗粒运动方程来实现两相流模拟。然后我想要得到颗粒运动的迹线,尝试了很多办法都没法实现。

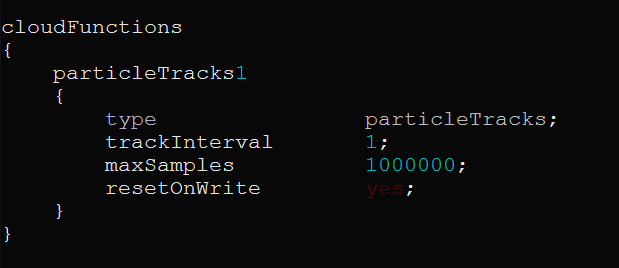

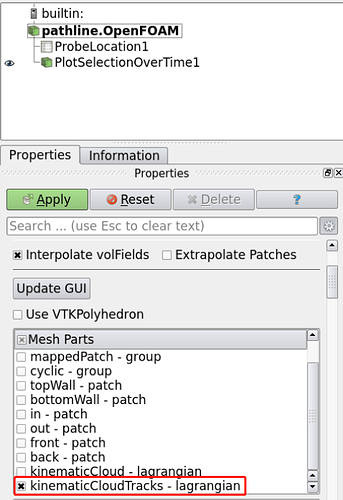

一种方法是在constant/kinematicCloudProperties文件里,cloudFunctions下面加了一个颗粒轨迹后处理程序 这样在运算完成后会自动生成kinematicCloudTracks-lagrangian,可以在paraview中打开 但是我并不知道怎么使用这个文件来得到颗粒轨迹?

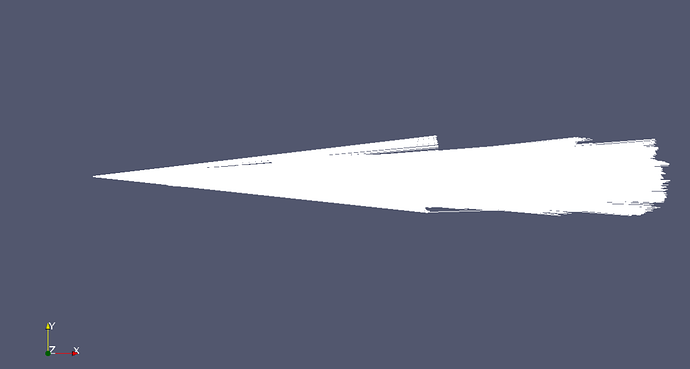

另一种方法是直接使用后处理命令,particleTracks,然后会得到particleTracks.vtk,在paraview中打开会得到下面这幅图

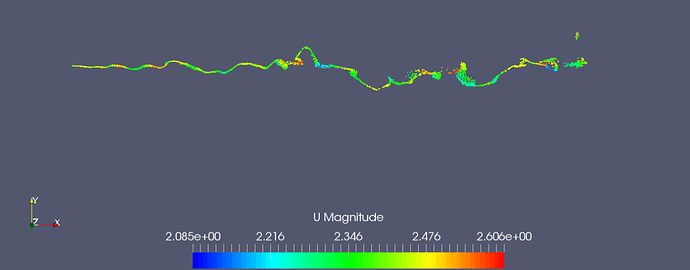

但我模拟的实际颗粒运行瞬间图是这样的,颗粒从左侧释放,右侧逃逸
很明显上面的颗粒轨迹图不太对,也许是我打开方式不对?我猜也许是这些方法统计了所有颗粒的运动轨迹,但我的工况是左边进右边出,一颗颗粒在计算域的时间大概只有几秒。还有一些其他的方法,也没有得到想要的结果,各位老师有什么办法?请各位不吝赐教,任何的帮助都非常感谢!! -
@李东岳 谢谢您的思路,我在window 版本的paraview中也成功实现,
-
@xpqiu 好的,谢谢您,我去查看测试一下
-
@cresendo 您好,我根据您提供的方法尝试了一下,发现会出错,提示surfaceLIC不支持,您是否有遇到过类似的问题,期待您的回复,谢谢!
-
@yhdthu 谢谢!
-
你是想对某个时间段进行整合吗?这个图应该对你有帮助。
-
@东岳 哈哈,好吧
-
请问有人知道这种在OF中怎么实现吗?不然就只能画几何模型的时候画两半,然后先导入一半,再导入另一半 。。不知道还有没有更简洁的方法,谢谢!
-
@danao谢谢!我去看看
-
@danao 你好,你在of6上装funkysetfields成功了吗?能否给下安装教程?谢谢,我看wki上只是支持到3.0???
-
code #{ const fvPatch& boundaryPatch = this -> patch(); vectorField U = boundaryPatch.Cf(); forAll (boundaryPatch, faceI) { scalar y = boundaryPatch.Cf()[faceI].y(); U[faceI] = vector(* , * , *); } opertor == (U); #};
我是这样整的,运行没问题,但当时有别的事,没有继续算下去,你试试吧
-
@zhengshu930 应该是要在目标文件下建立一个你要投影的时间命名的文件夹,里面需要包含你要投影的量,具体操作就是复制0文件夹,改名为投影时间
-
@东岳 嗯,懒得的改头像这点倒是挺像……话说 东岳老师来都来了,不给指点一下再走?
-
@calf-z-dns 嗯,发展完全的流场没什么问题,但我后来发现一个问题,比如你流向5米,设置投影1米处的流场投影到入口处,这个边界条件会把循环段的1m内流场一段一段的投影到后面,就类似与这样
后面流场的形态和前面的一模一样。不知道你的有没有这种情况。。。
-
@txwwbz 好的,谢谢你,我去试一下。
-
我已经按照错误提示修改了 还是有问题,但最奇怪的一点是,有些时间可以,有些不可以,比如75s不行,但74可能就可以,而且只有在加了颗粒计算的时候会有这种情况。
-
@calf-z-dns 有自带算例用过这个,你可以先试试,哪里不会用了咱再讨论。
-
@东岳 嗯,谢谢您。
这样的确有点复杂,不过因为我要模拟街道峡谷污染物扩散,如果用循环的话污染物一直在计算域内出不去,然后结果误差较大,所以是不得已而为之。 -
@东岳
李老师,谢谢您,抱歉回复这么晚。如果要在boundaryFOAM基础上修改成三维的,把上图最后一行应用到完整的NS方程,就能直接得到发展完全的三维流场了吗?
还有,我用之前的mapped边界条件的方法,一直出现您说的自行添加压力修正,这个有可能是什么导致的呢?压力不对,整个流场也完全错误。
感谢您百忙之中抽出时间,期待您的回复。 -
之前一直常使用mapped的边界条件,把距离出口边界一定距离的流场加到出口,设置成一个前段无限远的发展段,但是计算一直发散,压力梯度求解一直有问题,实在找不出原因了, 有谁知道这个怎么处理吗?
或者还有没有其他的能达到相同效果的办法吗?求指点!先行谢过! -
@bestucan 嗯,谢谢你,已解决。
-
这个边界条件的话,map哪一个面在哪里设置?自带算例里有例子这样设置了边界条件,但是投影哪个面到inlet???
inlet { type mapped; fieldName U; setAverage no; average (10 0 0); value uniform (0 0 0); }
有没有人用过能指点一下?谢谢!!
-
@dzw05 嗯,谢谢你,这种方法的确比较简单,但我更想用上面那种方法来实现,因为之后会加非稳态风场等等,后续会比较方便一点
-
比如一个三维计算域,主风向沿x轴,想在计算域底部开一个小口,并有一定的速度,应该如何设置?我用codedFixedValue设置成这样:
type codedFixedValue; value uniform (0 0 0); redirectType velocitySquareInlet; code #{ const fvPatch& boundaryPatch = patch(); const vectorField& Cf = boundaryPatch.Cf(); vectorField& field = *this; scalar L1 = -5 ; scalar L2 = 5; scalar B1 = -10; scalar B2 = 10; forAll(Cf, faceI) { if ( (Cf[faceI].x() > L1) && (Cf[faceI].x() < L2) && (Cf[faceI].y() > B1) && (Cf[faceI].y() < B2) ) { field[faceI] = vector(0, 0, 0.01); } } #};
虽然可以运行,但貌似结果和之前没有什么变化。我这样设置有错误吗?请问还有没有其他办法?
谢谢! -
@izumi 嗯,谢谢,我试试看,之前没试过这样的,也不知道行不行。
-
想请教一个问题,用mapFields把之前的算例300秒的场信息放到另外一个几何网格一致的算例中做初始场,但是我需要改变边界条件,需要怎么做?或者还有其他什么办法既能复制另外一个算例的场信息,还能改变新算例边界条件的?谢谢!!
-
@东岳 嗯,的确是很麻烦,谢谢李老师,后期准备试试。
-
@izumi 嗯,试了试,貌似还真是这个原因,谢谢!
-
我想建一个如图的计算域,但在执行blockMesh时,总是出现如下错误,有人知道原因吗?
我也在google上找了类似的问题,出现这种错误大多原因是block的编号不对,点的顺序不对,但改了好几次还是不对。。。有人遇到类似问题吗?求指教!下面是我的blockMeshDict文件内容:
vertices ( (-35 10 0)//0 (-15 10 0)//1 (-15 0 0)//2 (-5 0 0)//3 (-5 10 0)//4 (5 10 0)//5 (5 0 0)//6 (15 0 0)//7 (15 10 0)//8 (35 10 0)//9 (35 30 0)//10 (-35 30 0)//11 (-35 10 -0.1)//12 (-15 10 -0.1)//13 (-15 0 -0.1)//14 (-5 0 -0.1)//15 (-5 10 -0.1)//16 (5 10 -0.1)//17 (5 0 -0.1)//18 (15 0 -0.1)//19 (15 10 -0.1)//20 (35 10 -0.1)//21 (35 30 -0.1)//22 (-35 30 -0.1)//23 ); blocks ( hex (0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23) (70 40 1) simpleGrading (1 5 1) ); edges ( ); boundary ( topWall { type wall; faces ((11 10 22 23)); } bottomWall { type wall; faces ( (3 2 14 15) (7 6 18 19) ); } roofLevel { type wall; faces ( (1 0 12 13) (5 4 16 17) (9 8 20 21) ); } leeWardBuilding { type wall; faces ( (2 1 13 14) (6 5 17 18) ); } windWardBuilding { type wall; faces ( (4 3 15 16) (8 7 19 20) ); } in { type cyclic; neighbourPatch out; faces ((0 11 23 12)); } out { type cyclic; neighbourPatch in; faces ((10 9 21 22)); } frontAndBack { type empty; faces ( (0 1 2 3 4 5 6 7 8 9 10 11) (12 23 22 21 20 19 18 17 16 15 14 13) ); } ); mergePatchPairs ( );
-
@东岳 0_1522901722216_case.zip 李老师,这是我算例文件,上传有大小限制,所以没有网格信息,所以需要您重新blockMesh一下,90000网格,谢谢您!!
-
我试过,设定上边界设置为浓度定值的时候没有任何变化,但是在左侧的时候就有如上所示的很明显的输运现象,但这个应该是对流导致的,如果沿流向横着放一个横条的浓度较高区域,
就类似这种,它也只是在一定范围内上下有轻微的波动,但范围不会再扩大
-
李老师您好,这个稳定以后的速度沿垂向的廓线(贴近地表设有障碍物0.3m高),应该是没错的吧?边界条件的话,上下边界是wall,前后左右都是循环边界,浓度的话,上边界是定值,下边界是零梯度,前后左右为循环;p U的话也都是下边界零梯度,上边界滑移边界,其他循环;李老师您看有什么问题吗??谢谢您
-
方程是标量输运方程
在pisoFoam程序的基础上加了对流扩散方程,上边界给定浓度定值,内部场浓度为零,风场从计算域左侧给了初始对数廓线,前后左右边界都为循环边界。浓度场一直没有任何的变化,既没有对流也没有扩散
如果在计算域左侧给了一片浓度较高的区域后,是这样的结果有算过类似算例的大神么?能否指点一二?谢谢!
