@东岳 感谢老师回答,流体在传感器测头处就停止了,测的应该是当地静压,但是有个小疑问,测头垂直流动方向布置和逆向平行于流动方向布置,测到的压力是不同的,这个不同反应的是什么呢?我可不可以理解成,逆向平行于流动方向布置时,流体正面冲击到测头,动压转化成静压,实际测得的是总压,而垂直于流动方向,几乎没有冲击作用,实际测得的就是静压?如果是这样的话,在流动复杂混乱的地方,可能无法预知流动方向,布置传感器有什么讲究呢?或者测得的物理量有什么参考意义呢?
wang123sd
帖子
-
-
-

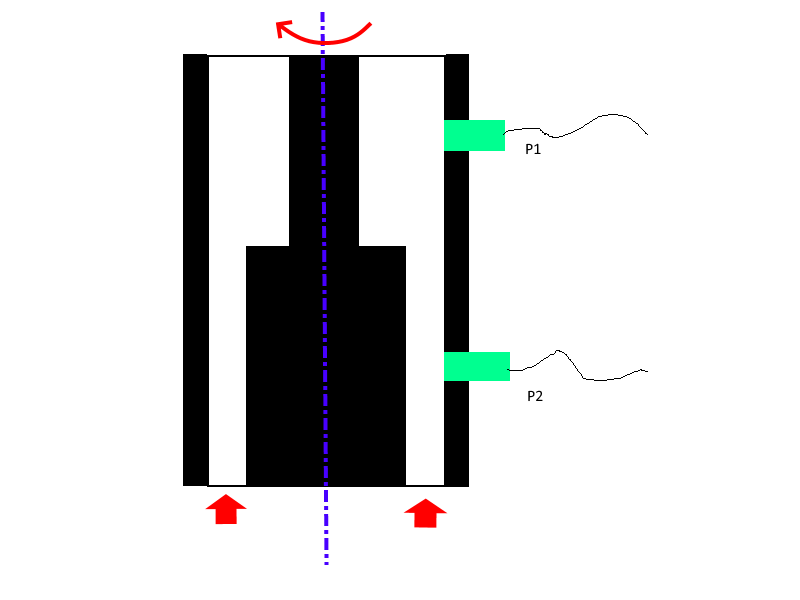

最近在算一个案例,如下图,简化了一下细节,大体就是求一个旋转轴作用下台阶面造成的局部阻力损失,在台阶面前后分别布置一个压力传感器,应该是压敏电阻做的。那么问题来了,我的压力传感器测的压力值对应的是fluent里的静压值还是总压值呢?
-
我是这样想的,如果中间主轴不旋转的话,测得应该就是静压值,因为流动方向垂直于测量面,如果主轴旋转,测的就是总压值,因为旋转作用造成流体有径向速度,不知道是不是这样理解?
-
还是说,转起来以后,测得的压力是静压和一部分动压的和,不完全是总压?
-
-

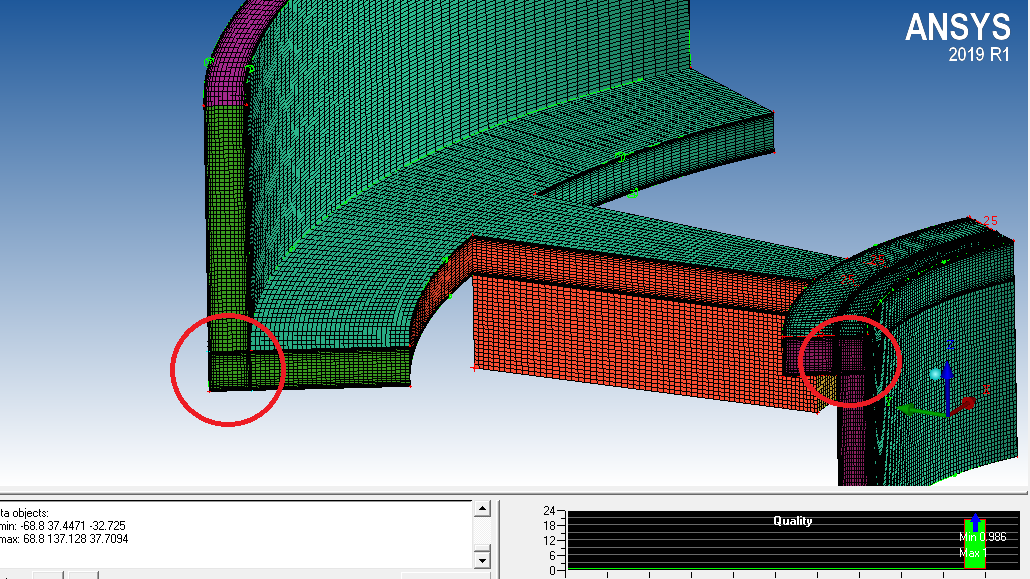

@晴空星茗 我一开始也想这么弄的,但是注意到有很多交叉的区域网格过于细密,如下图所示,不知道是否会影响计算,我之前做仿真用的都是Oblock的方法划分边界层,这次怎么调参数都使得质量很差,所以来求助了,我先用你的方法算个结果看看吧。谢谢~
-
最近画一套网格,遇到了棘手的事情,如图所示,是需要研究的一个流道结构,没有划分边界层网格前的质量非常好如图1,划分以后就变得很差如图2。附件提供了没有画边界层的文件,请教大家该如何提高质量QandA.zip ?
-
@alex 我用的分块画法,加密面网格其他的体网格数量会跟着增大,目前将第一层网格距离增大了三倍,没了负体积,先算个结果看看吧。我感觉icem的几何修复功能并不是很好用,导入的曲面拓扑以后都是片状的。
-
@alex 提高以后略有改善,但是还是存在负体积,感觉是面的精度不够,不知道怎么优化,还有其他改进方法吗?壁面网格根据Y+计算的,也不能一直调大啊。
-

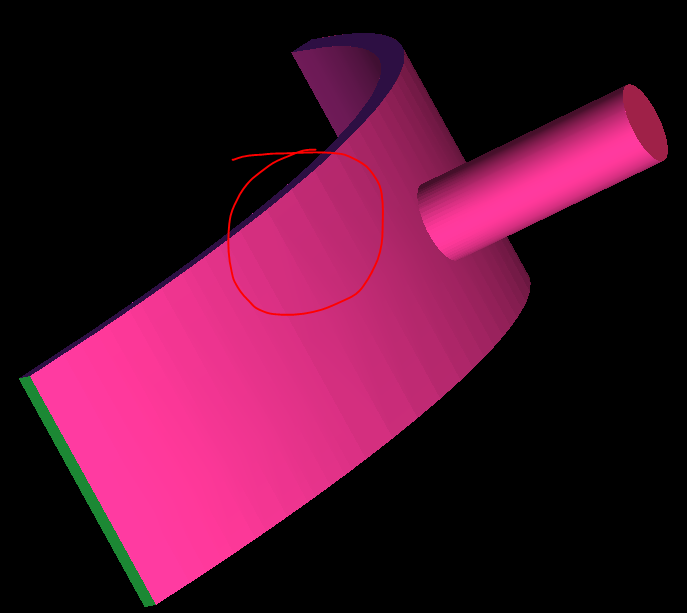

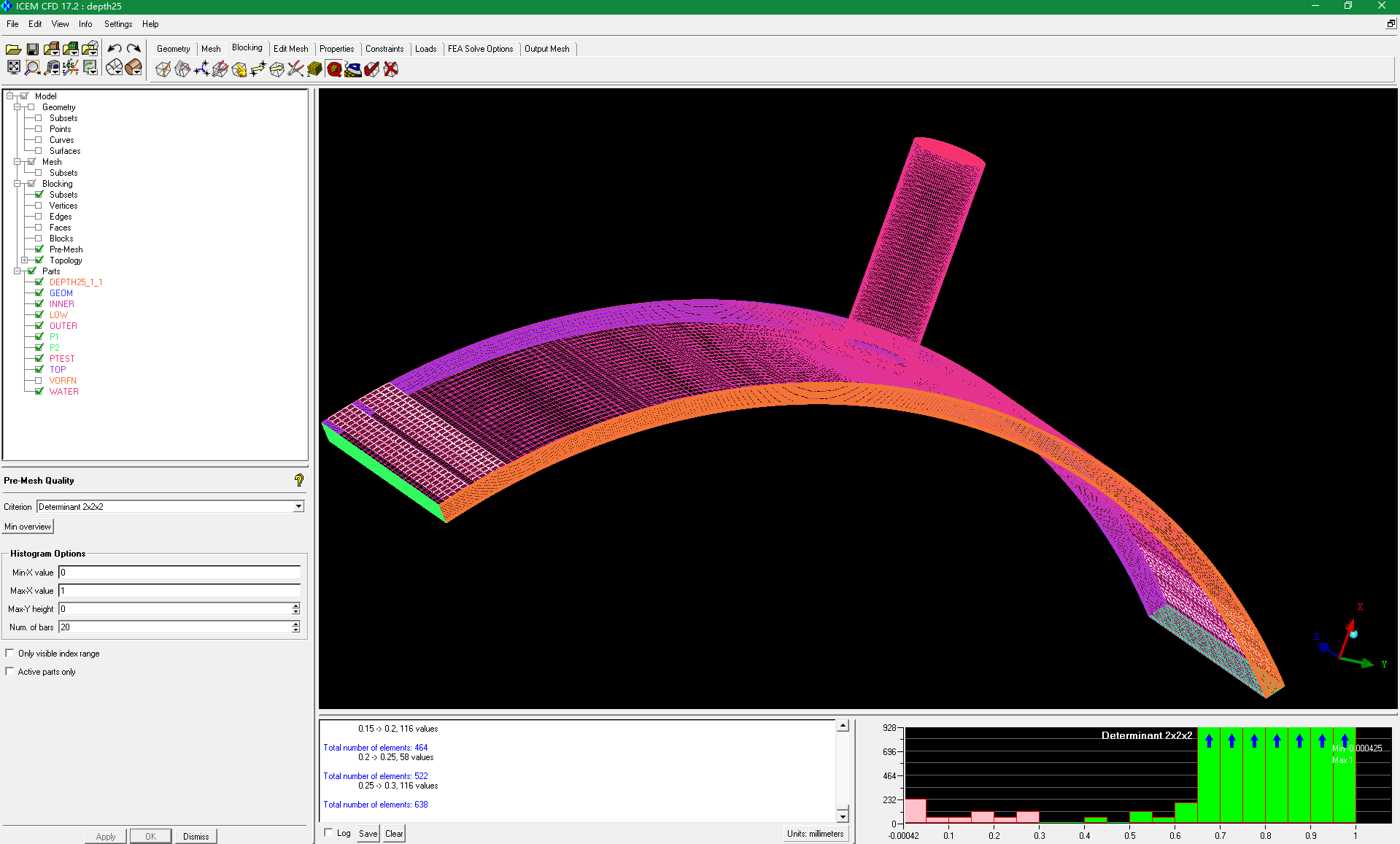

如图所示,流体域是同心圆柱面间隙加一个径向的小孔,分块画网格以后,pre-mesh发现外侧柱面的网格质量比较差,内测却不存在这个问题,查了下几何,发现外圆柱面都是片状的,而内圆柱面没有,跟这个有关吗?我要如何优化呢?谢谢~模型是solidworks里面画的,用parasolid格式导入。 -
@dzw05 啊,这个我勾选了:laughing:
-
@dzw05 鄙人是制造专业,fluent只是拿来用,没有很深入的挖掘,湍流模型也只是粗略看了一下,不知道能否介绍一下如何设置非惯性项,在软件里我没有发现相关选项。多谢指教。
-
@李东岳 重新画块了,不用导入的,太坑了~
-
今天真是见鬼了,修复了几何,重新导入已经画好的块,关联好,设置了节点信息,然后点pre-mesh,结果不显示网格,可以看质量,窗口里死活没有网格显示,咋整?
-
实验室有个试验台,里面充满水,水流速度最大60m/s,无叶轮,最近要做单相流实验,想确定增压泵打多少压力水才不会空化。按照我的想法,100℃水温时,水的汽化压力为0.1MPa,要保证不空化,需要线速度最大的地方局部压力达到0.1MPa,按照伯努利方程,需要加上动压,这个时候发现系统压力居然要达到2.8MPa。仔细想想应该是不适用伯努利方程的,所以想问一下,有没有什么好的方法可以估算系统压力呢?
-
@下里巴人 :surprised: 发我邮件一份吧,kindlewsd@163.com麻烦你了~
-
@下里巴人 表示没有附件:big_mouth:
-
@下里巴人 厉害!只是看不清交叉部分的拓扑是怎么做的,能不能把block文件发上来看看?
-
@下里巴人 额~仔细看了一下图片,人家提示了是文件名的问题,你把[muchong.com]删掉应该就可以了,我刚才试了一下是可以打开的。大神画好了网格记得发上来让我学习一下啊~
-
@下里巴人 :lol: 我猜是文件名或者路径的问题,我15年上传的文件,版本肯定比你低~
-
@OF九月九 看了一点LES的内容,发现根据理论要求,我手头现有的计算机都没法算如此大计算量的内容,就用了fluent里现有的IDDES模型,理论看得也不是很明白,根据我的理解是降低了了计算量,同时又能改善一些计算效果,试下来发现结果有改善,如图:
图中坐标轴的原点算例是没计算的,所以为0,直接忽略,没有好好作图~
从图上看,比RANS模型好了很多,但是计算量也超大,RANS算四五个小时吧,这个要算三天以上,而且还不确定对不对,因为没有流场数据对照,只有一个宏观量的实验数据对比。 -
@赵一铭 这个是当年学习ICEM的时候遇到的,突发奇想。后来没做出来也就不了了之了。再次回复的时候又想起这个问题,试试还是没试出来,主要是我做课题,用到模拟的时候并没有遇到过这种情况~
-
李老师有兴趣玩这个吗?😄http://muchong.com/t-8981693-1
-
目测开启fluent的时候选得不是2D?:laughing: 随便猜的。
-
@李东岳 非常感谢。
又读了几篇类似的文献,真是用时均处理的仿真模型找不到,高雷诺数下的这种流动都是在用实验测试了,但是我需要计算一个比较准确的结果,合作单位的同志希望能找到统一的规律,形成经验公式类似的结论,然后用作产品开发:crying: 任重道远啊,有个师兄推荐用DES试试,目前在测试,希望别掉进坑了。 -
在理论那个板块问过,可能不太符合要求,在这再问一下,版主如果觉得有问题,请帮我删一个,谢谢。
如图所示,
文献里的图,具体哪个文章忘了,截了很久了。我现在做的是一个电机冷却的系统,流道里面是水,跟这差不多,只不过只有内壁旋转,外壁不旋转,很多文献称为泰勒科特流。读了很多文献,数值计算都是用的DNS,但是DNS的计算量太大了,我的内壁转速是1500rpm,雷诺数很大,根本没法用,在Fluent用RANS模型里的sst k-w模型,计算的结果差距又很大。如下图
图中Ta为一个衡量流动强度的量,类似于雷诺数,1500rpm的时候,对应的值为10^11量级,此时雷诺数的量级是10^5,Nuw是无量纲化的内壁转矩。
现在考虑用大涡模拟,发现计算量还是超级大,实验室目前没有这么好的工作站来处理这个问题。因为后面还有一个更大尺寸的要计算,不可能再做一套实验系统了,求指教,有没有更好的模拟方法,或者如何修正现有的湍流模型?(⊙o⊙)。 -
@wang123sd
没人回答,可能没说清楚,补充一下,如图所示,文献里的图,具体哪个文章忘了,截了很久了。我现在做的是一个电机冷却的系统,流道里面是水,跟这差不多,只不过只有内壁旋转,外壁不旋转,很多文献称为泰勒科特流。读了很多文献,数值计算都是用的DNS,但是DNS的计算量太大了,我的内壁转速是1500rpm,雷诺数很大,根本没法用,用RANS模型里的sst k-w模型,计算的结果差距又很大。如下图:
图中Ta为一个衡量流动强度的量,类似于雷诺数,1500rpm的时候,对应的值为10^11量级,此时雷诺数的量级是10^5,Nuw是无量纲化的内壁转矩。
现在因为后面还有一个更大尺寸的要计算,不可能再做一套实验系统了,求指教,有没有更好的数值计算方法(⊙o⊙)。 -
最近在做流体计算,发现雷诺数较高的情况下,约在10^6以上,RANS模型求解的结果跟实验数据相差较大,Re较小的时候倒是可以接受。想试着做一下LES或者DES的模拟,但是原理上不太懂,所以想找个能大概讲清楚的资料先看看。或者有没有人能帮我解释一下为什么湍流模型在高雷诺数下反而结果不可信了呢~:confused:
感谢~ -
@赵一铭 目前想通过现有商业软件做一做···openfoam有点难,项目要求又很急····
-
@random_ran 我最近也是刚刚接触流致振动的问题,可能二次流描述不太准确。我目前做的事推力轴承瓦块间流道内流体的运动,以研究其对轴承系统振动的激励作用~暂时还没有头绪。管道内特别是弯管,流体的流动“因受到横向压力的作用,产生了平行于边界的偏移,则靠近边界的流体层由于速度较小,就比离边界较远的流体层偏移得厉害,这就导致了叠加于主流之上的二次流”(引自百度百科二次流条目)~刚接触这个概念,不是很清晰。目前想从仿真入手,先看看效果。发现仿真也不知道如何入手。流固耦合的话,需要流体域和固体域一同计算吧?单从流体域计算,获得压力波动数据不知道可不可以一定程度反映问题~
-
问一个流体导致振动的问题,不知道算不算涡致振动,就是流体在管道内流动,二次流产生很多旋涡,导致管道振动,这种情况能用CFD模拟吗?如果能的话,该用什么软件?什么模型?谢谢~:confused:
-
@硫酸亚铜 非常感谢~
-
如图所示,流体域上表面60度,下表面10C,流道中间有肋板,流体左进右出,速度很高,用k-e模型模拟流体流速改变的时候,上下壁面间的传热能力。
现在截取A、B两个截面,需要知道两个截面的热流分布情况,也需要知道其平均热流密度,目前在fluent的后处理以及CFD-post里面,均无法提取相关数据,只能提取壁面的热流密度,不能提取任一截面的,不知道该如何获取?
请帮助提供思路或方法,谢谢~ -
我遇到过这个问题,一开始有这个提示,迭代一二十次就消失了,楼主不妨算一会看看。
