@HITSC30 icem不是很熟练，我去试一下

@msm 我试一下哈，多谢多谢

1.我猜是symmetry这个边界条件，试一下改成wall，然后在0文件夹里自己定义上下的slip边界条件。openfoam会对生成的网格编号进行检查，外部软件的网格节点编号和blockMesh的逻辑不一样。
2.可能是前后的empty边界问题，你可以在starccm里生成3D网格后，重新在openfoam里extrude来生成前后empty边界
类似这样
constructFrom patch;
sourceCase "../w3-d_hc1-3";
sourcePatches (symFront);

// If construct from patch: patch to use for back (can be same as sourcePatch)
exposedPatchName symBack;

// Flip surface normals before usage. Valid only for extrude from surface or
// patch.
flipNormals false;

//- Linear extrusion in point-normal direction
extrudeModel linearNormal;

nLayers 1;

expansionRatio 1.0;

linearNormalCoeffs
{
thickness 1;
}

// Do front and back need to be merged? Usually only makes sense for 360
// degree wedges.
mergeFaces false; //true;

// Merge small edges. Fraction of bounding box.
mergeTol 0;

你这两个map的网格不一致，是对应不上的

@李东岳 边界层想要横平竖直，这个角上的边界层如果按照之前的做法，扩展后的最后一层特别宽，就导致它相邻的三角形网格是钝角三角形。所以希望能控制它沿着几何轮廓法向扩展，其余的部分用三角形网格填充。

@HITSC30 这里分块分不出来，请教一下方向。

@Gunther

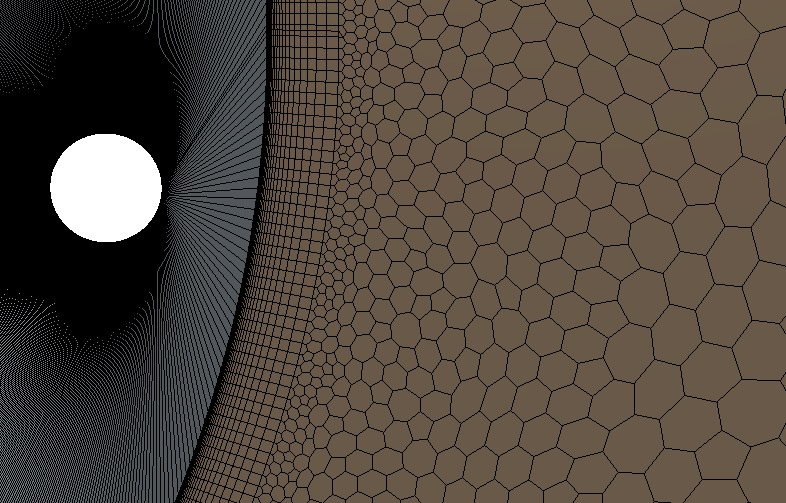

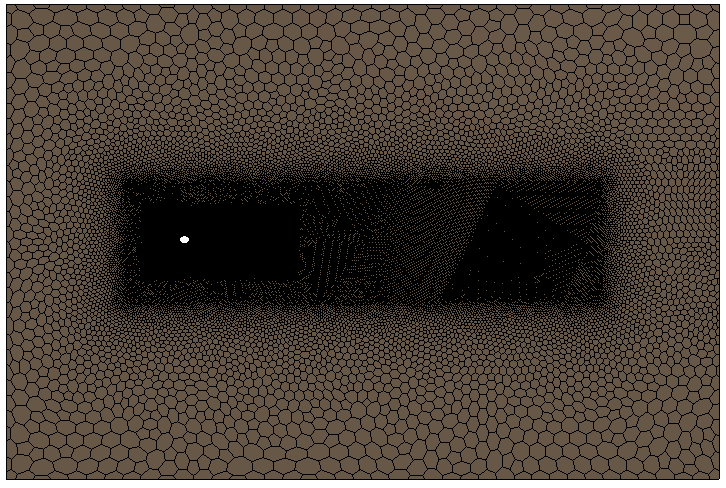

您好，想了解切割体网格是怎样绘制的（这个网格更接近snanpy出来的网格），定向网格里没有这个选项，是通过绘制二维网格后转换的吗。

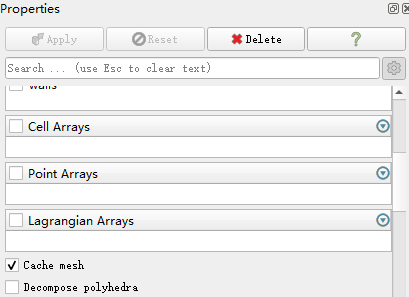

可以识别，多面体四面体都可以。paraview里关闭这个选项就可以正常显示了。

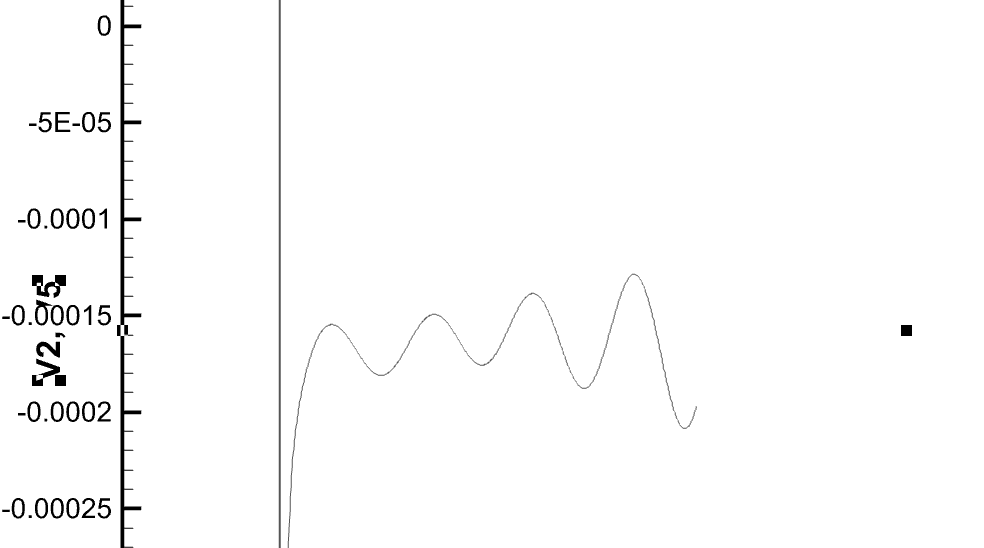

您好，我使用starccm绘制网格导入openfoam后计算会出现误差，CL值不在零轴附近波动（相同的设置计算blockMESH绘制的网格没有这个问题）。

我是在starccm中通过定向网格直接绘制的三维网格，然后用ccm26ToFoam转化，想请教是什么原因。

各位老师好，
我用starccm处理边界层的时候遇到下面这个问题，尖角附近的边界层会变形，有什么办法可以自定义边界层吗。

上图是自动边界层，我希望调整成下面的边界层。

1.根据现有的结果计算一下局部库朗数，看看是否是突变的速度导致的网格变形。（尝试调整一下时间项的离散方案）
2.用比较稀疏的网格尝试计算，看看能否承受变形（去掉边界层）
3.松弛因子accelerationRelaxation 0.4;可以再调整，网格变形方式也可以尝试调整。
大概是这些方向，如果都不行。那么可以考虑使用重叠网格方案，对于刚体运动是一定可行的。

@芋圆不圆

我对你这个方程不太熟悉，你自己可以对照原方程检查量纲。如果没弄错的话，
在 TEqn 方程中，fvm::ddt(T) 的维度应该是 [1 0 -3 1 0 0 0]（即温度的时间导数，单位是 K/s）。

fvm::div(phiFluid[i], T) 的维度应该是 [1 0 -3 1 0 0 0]（即对流项，单位是 K/s）。

fvm::laplacian(alphaEff, T) 的维度应该是 [1 0 -3 1 0 0 0]（即扩散项，单位是 K/s）。

rad.ST(rhoCp, T) 的维度应该是 [1 0 -3 1 0 0 0]（即辐射源项，单位是 K/s）

要让 rad.ST(rhoCp, T) 的返回值与方程中其他项的维度一致，可以检查 rad.ST 的实现或传入的参数(rhoCp)。大概是这个思路。

@xumengxin 对的，是这段时间窗口的平均值，对应的窗口值应该也有保存。

可以把方程各项的维度输出一下，有可能通量换算出问题了。
Info << "phiFluid[i] dimensions: " << phiFluid[i].dimensions() << endl;
Info << "alphaEff dimensions: " << alphaEff.dimensions() << endl;
Info << "rad.ST dimensions: " << rad.ST(rhoCp, T).dimensions() << endl;

用这个试一下

fieldAverage1
{
    type fieldAverage;
    functionObjectLibs ("libfieldFunctionObjects.so");
    resetOnRestart true;
    resetOnOutput false;
    outputControl   outputTime;
    fields
    (
        U
        {
            mean on;
            prime2Mean on;
            base time;//iteration
            windowType exact;//计算精确窗口平均值
            window 4000;
            allowRestart true;
        }
        p
        {
            mean on;
            prime2Mean on;
            base time;//iteration
            windowType exact;//计算精确窗口平均值
            window 4000;
            allowRestart true;
        }
    );
}

@Shihang-Chen
你好，我在做类似的代码。想请教伪时间步植入后，计算结果中出现松弛要怎么处理（计算的周期和实际周期不一致）。我是在动量方程中加入的隐式伪时间步。

@lwjetmann 多谢，我自己增加了一个solver，确实是可行的。

各位老师好，

我想要在运动系统中增加一个冲击位移，尝试了很多办法不能实现。
静止系统中的冲击可以用自定义边界条件来实现，我尝试了一个简单脉冲函数，可以很好的反映这个冲击。

如下在pointDisplacement文件中自定义待冲击的边界即可

{
        type            codedFixedValue;
        value           uniform (0 0 0); // 初始位移
        name            pulseDisplacement; // 自定义边界条件的名称
        code
        #{
        const scalar t = this->db().time().value();
        const scalar t0 = 5; // 位移脉冲的发生时刻
        const vector pulseAmplitude = vector(0, 0.001, 0); // 脉冲幅度

        if (t >= t0 && t < t0 + this->db().time().deltaT().value())
        {
            operator==(pulseAmplitude);
        }
        else
        {
            operator==(vector::zero);
        }
        #};
    }

但是6DOF运动中，pointDisplacement会被占用，他必须定义为sixdofsover里的边界（例如caculate）。这样上面静止系统的方案就不可行了。
我又尝试在pimpleFoam主程序中将位移写为附加项，想在6dof更新状态时加上去

if (currentTime >= pulseTime && currentTime < pulseTime + runTime.deltaT().value())
        {
            // 获取当前位移状态
            vector currentDisplacement = motion.centreOfRotation(); // 获取当前的中心位置

            // 将脉冲位移量叠加到当前位移
            vector newDisplacement = currentDisplacement + pulseDisplacement;

            // 使用 transform() 更新刚体的位置
            tensor identity(1, 0, 0, 0, 1, 0, 0, 0, 1);  // 单位张量，不涉及旋转
            // 调用合适的方法来更新位移
            motion.update(false, newDisplacement, vector(0, 0, 0), runTime.deltaT().value(), runTime.deltaT().value()); // 调用更新方法



			Info << "Pulse applied at time " << currentTime << " with displacement: " << pulseDisplacement << endl;
        }

这个方案也不可行，我估计是6dof不仅涉及到刚体位置的变换还有对应网格的更新。请各位老师帮忙看下。

各位老师好，

我想实现弹簧固定的模型上再耦合给定的运动，例如固定刚度的刚体在特定的时间范围上指定一个位移。位移是离散的数据，也可以拟合出函数。
弹簧模型可以在sixDof里实现，通过定义pointDisplacement文件中的边界类型为如下

type            sixDoFRigidBodyDisplacement;

可以实现弹簧的定义。
但是问题在于特定的时间范围上指定一个位移，我想到的方法也是在pointDisplacement文件中自定义边界条件实现

type            codedFixedValue;

这样分开定义都可以实现，叠加在一起就矛盾了。各位老师有相关的经验吗，是否有其他的实现方案。

@李东岳
基本理论是通过增加时间步长来尝试滤波，大致的时间步长对应的CFL在5左右，所以我想先用pimple试一下。
这里不是CFL=0.01，是实际应用时CFL只能在1以下，再提高CFL就会发散了。这个0.01是CFL=1对应的时间步长。另外想请问老师设置较大的CFL有什么要求吗，我是直接在controlDict里设置了maxCo。

@李东岳
谢谢老师，那是我的计算设置有问题吗。
文章链接贴在下面
http://dx.doi.org/10.4236/ojfd.2015.52021
