不知道dsmc能不能用pinn
kuangyonglin
帖子
-
OpenFoam能否实现将PINNs嵌入求解器 -
DSMC时间平均@kuangyonglin

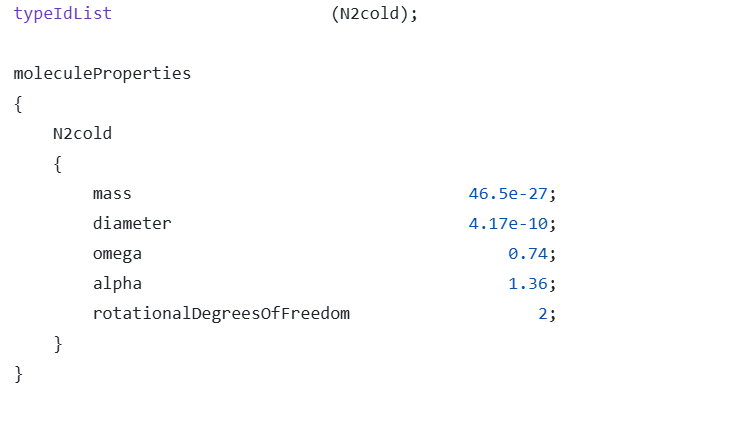

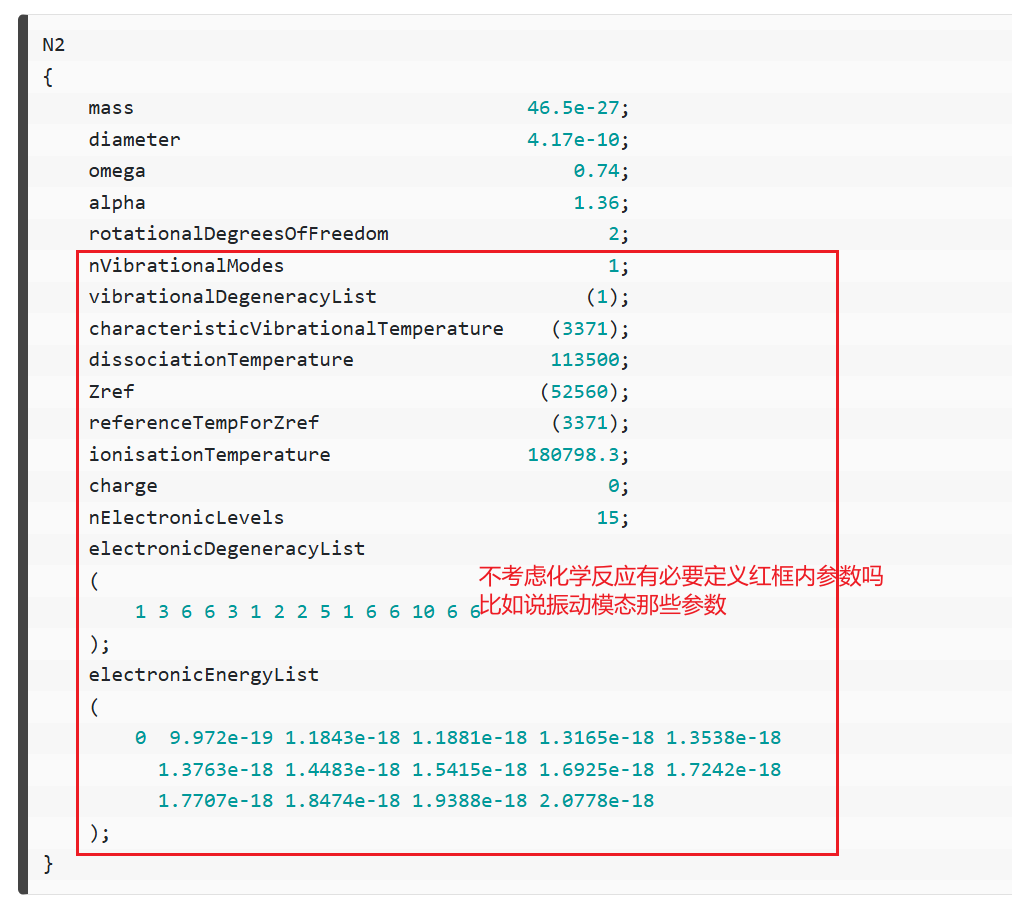

大佬如果不考虑化学反应的话,分子性质需要定义红框内参数吗?因为我看官方tutorial里supersonicFlatPlate案例里没有定义那些参数,因为我需要模拟水分子,很多参数查不到。
不需要,你可以看一下bird的书,也可以扒一下代码,不考虑化学反应的话,看你选择的粒子模型,根据模型的需要定义相关参数就可以了
-
DSMC时间平均 -

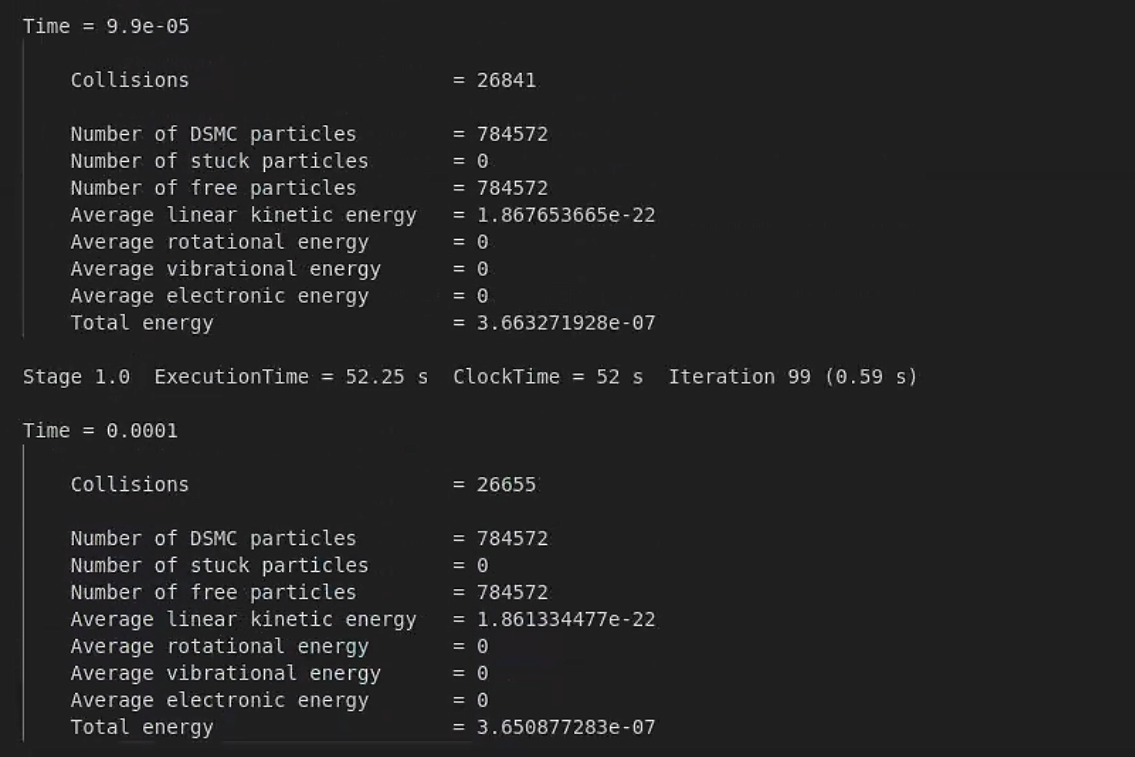

DSMC时间平均@kuangyonglin 您好,请问在使用dsmcfoam+进行计算时,初始运行一段时间步数,计算就会停止是什么原因(并没有到达设定的endTime)
看不出来啊,看着
controlDict
看着挺正常的 -
用snappyHexMeshDict生成周期性边界问题@李东岳 网格是用
fluentMeshing
画的,严格按照周期性边界设置的,导入OpenFOAM
之后,当matchTolerance
很小的时候,使用createPatch
设置周期性边界的时候会报错,以下是
createPatch
代码patches ( { name cyclic1; patchInfo { type cyclic; neighbourPatch cyclic2; transform rotational; rotationAxis (0 0 1); rotationCentre (0 0 0); matchTolerance 1e10; } constructFrom patches; patches (cyclic_1); set f0; } { name cyclic2; patchInfo { type cyclic; neighbourPatch cyclic1; transform rotational; rotationAxis (0 0 1); rotationCentre (0 0 0); matchTolerance 1e10; } constructFrom patches; patches (cyclic_2); set f0; } );
以下是报错信息
--> FOAM FATAL ERROR: More than one patch accessing the same transform but not of the same sign. patch:cyclic2 transform:0 sign:1 current transforms:1(1) From function Foam::label Foam::globalIndexAndTransform::addToTransformIndex(Foam::label, Foam::label, bool, Foam::scalar) const in file lnInclude/globalIndexAndTransformI.H at line 210. FOAM exiting
-

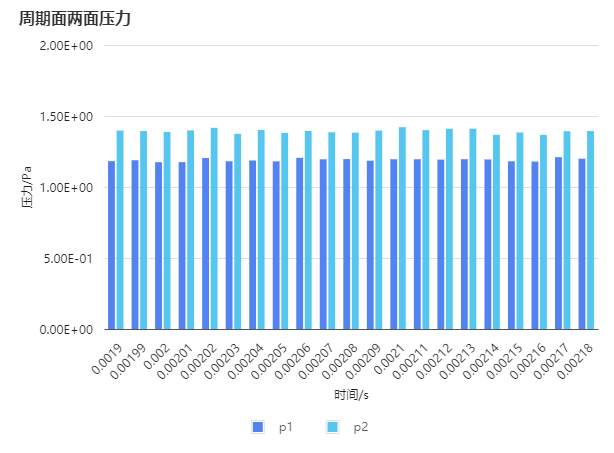

用snappyHexMeshDict生成周期性边界问题将 matchTolerance 放的特别大能够让仿真跑起来,但是计算结果显示两边周期面上的压力分布不是一样,如图所示是不同时间步,两周期面上的平均压力,其中有一面的平均压力稳定高于另一面的压力
不知道是求解器的问题还是这里设置的问题
有朋友遇见过类似情况吗?
-
DSMC时间平均@Nonocore 从我的经验来看,若是统计宏观量,10个DSMC粒子数是够用了,但是要观察流场细节,尤其是在Kn数较大的情况,10个DSMC粒子是不够的,需要更多的粒子 和 更多的时间平均才能较好的降噪.
有问题也可以随时邮件联系 -
dsmcFoam旋转边界在使用
dsmcFoam+
求解器时,定义了一个旋转边界条件,来流气体分子均加上了一个绕z
轴旋转的角速度omega

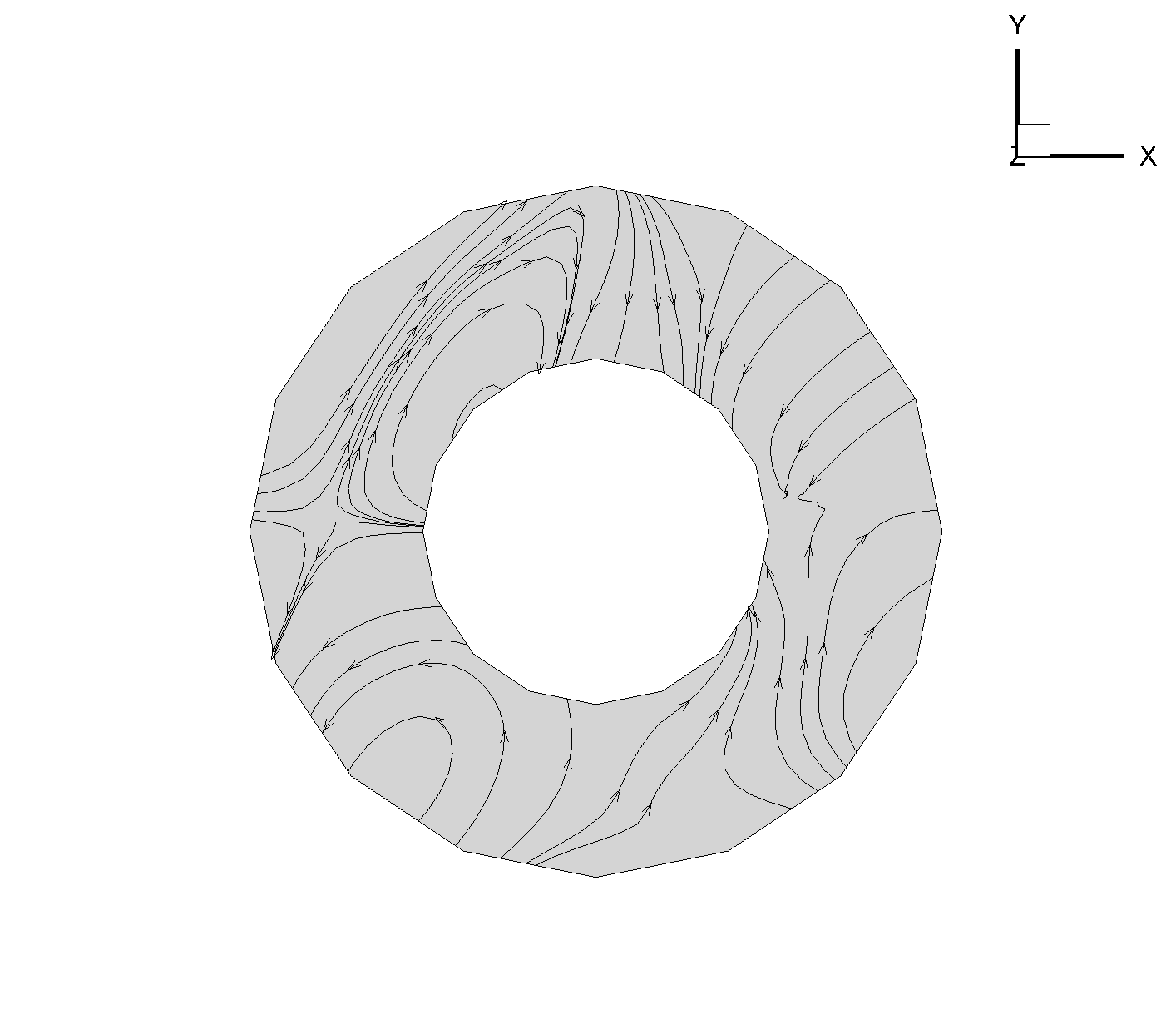

,当计算稳定之后,使用tecplot在入口处画Streamtraces
,结果如图所示,貌似加上的角速度与预期不一致,有同行遇见过类似的问题吗? -
《OpenFOAM用户指南》勘误82页 3.5.9中 dsmcFoam "顺态"是否应该修改为“瞬态”
-
请教在自开发AMR求解器中应用cyclic边界条件报错 -
DSMC时间平均dsmc
求解中,由于是使用统计学相关的算法进行求解,计算结果具有较大的统计噪音,使用时间平均法是降噪的一种有效方法.作者在学习相关软件时,发现
tecplot
具有pytceplot
拓展模块,能够实现此功能.首先需要在系统中装
python
环境,并且安装pytecplot
模块直接使用
pip install pytecplot
命令即可安装在官方
github
仓库中找到tputils.py
,tpmath.py
,TimeAverage.py
3个文件,将其放到OpenFOAM的结果文件夹下使用
tecplot
打开contralDict
文件,并且打开软件的PyTecplot Connections
功能在终端使用
python
环境运行TimeAverage.py
脚本,待程序运行完成,在zone style
中将会出现时间平均后的计算结果以某微纳通道为例,进行时间平均,并做对比:

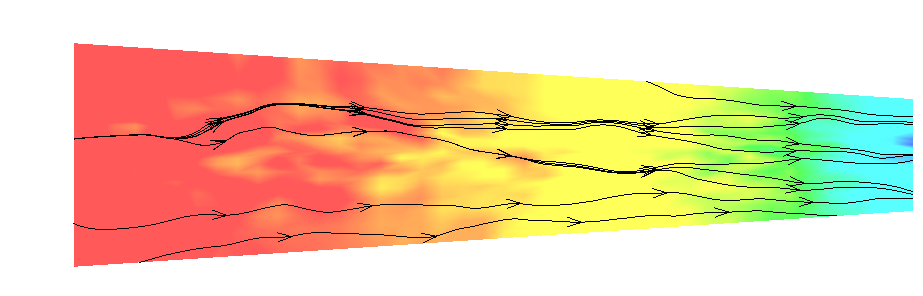

时间平均前的结果:

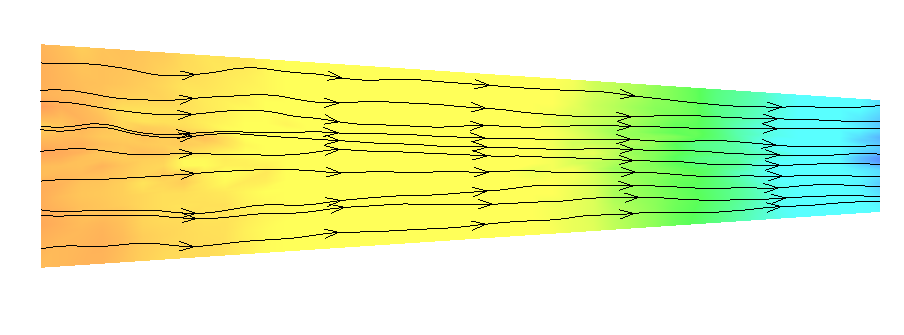

时间平均后的结果:
显然,时间平均起到了降噪的作用
-
用fieldAverage函数取时间平均,结果好像对不上请问题主解决此问题了吗?
