请问多重网格求解器可以对不规则几何,非结构网格进行求解吗?
piteqiu
帖子
-
-
@李子橙 谢谢提供线索。确实是这个问题。我原单位是m,用mm建模后已无此问题
-
需要生成蒸汽轮机叶片几何,目前有的数据是叶片不同高度的叶型离散点数据。我用的是ansys自带的scdm进行建模。
1) 导入scdm,生成12个横截面曲线。由于曲线不闭合,因此先把曲线fill成面。

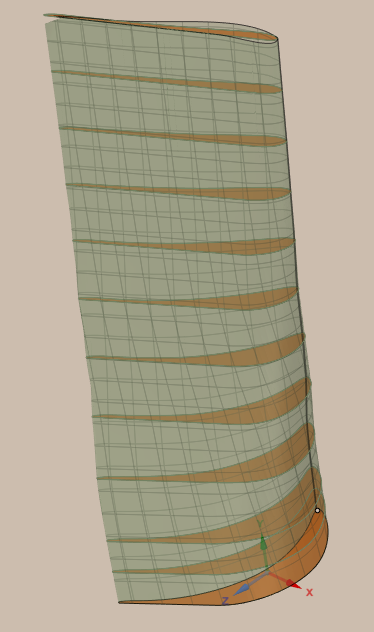

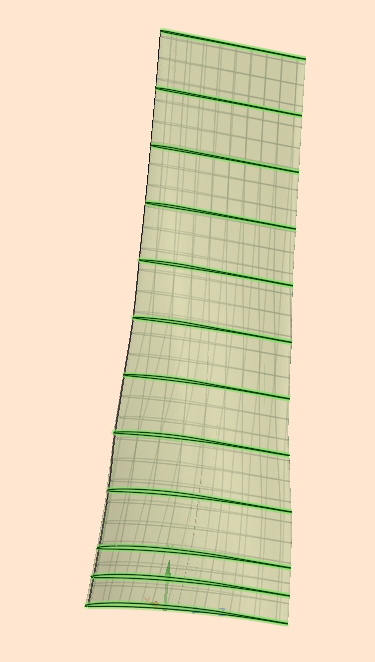

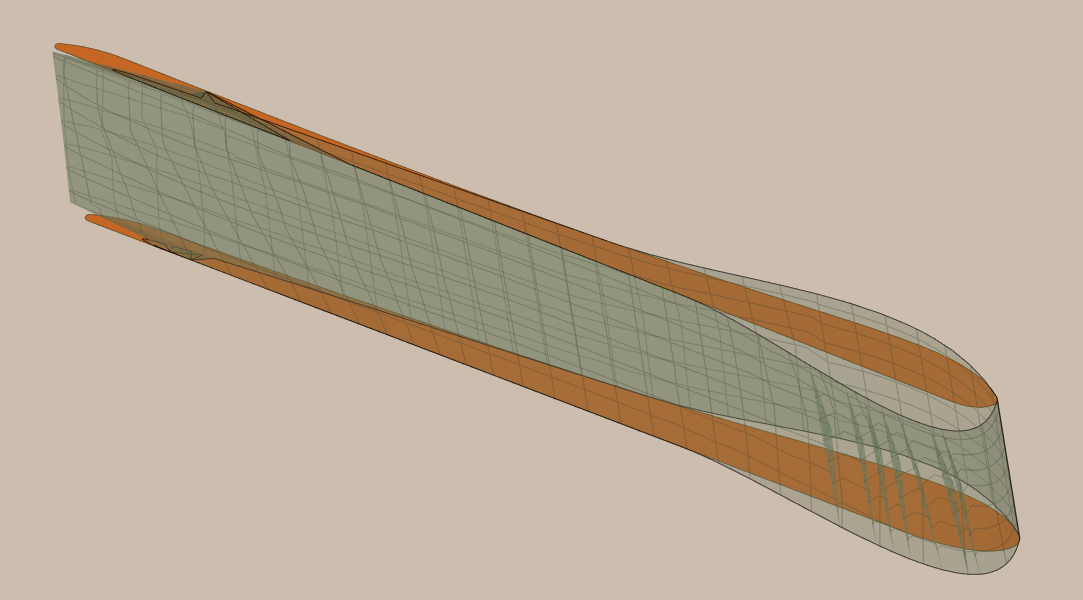

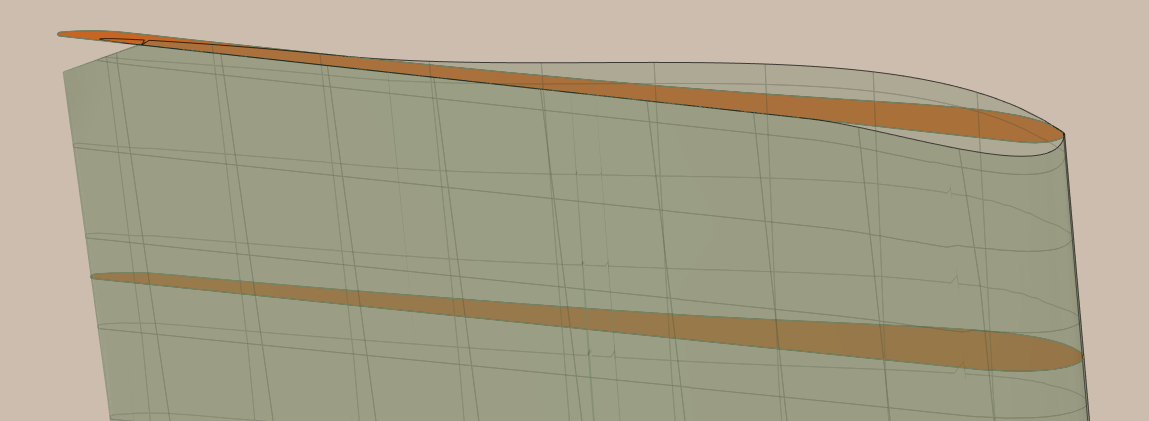

2) 放样生成实体模型,发现有的面之间会生成错误,具体如下图所示。
3)原始数据:scdm.zip
问题是有的横截面之间放样不成功,有畸形曲面产生。
想请教大家:
1) 这种只有横截面数据的情况是不是只能通过放样获得三维几何模型?
2) 有什么工具或软件能实现此功能? -
用过ssr,不过经常节点被封,还得花时间找节点,不划算
-
最近想趁双十一升级下电脑,有点想换amd,不过还在犹豫
-
@史浩 我不是大佬。最近在做一个VAR的项目,考虑温度场-电磁场-流场-组织耦合计算,需要自编程序,有程序验证的问题。对OpenFoam,我没做过这方面的案例,但我想考察2个方面:一是看一下OpenFoam与自编程序的结果对比,二是看一下OpenFoam与自编程序的计算速度对比。
ESR和VAR比较类似,有相通的地方,你如果做了OpenFoam算例的话可以交流一下。 -
@史浩 在 interFoam动网格计算问题计算的问题 中说:
简化为slip壁面,电极下表面简化为一个液态金属的入口,
你这个不考虑凝固和电场?
我最近也在做类似的项目,需要考虑凝固、电场、流场耦合 -
xps pression 5510 ,感觉速度还可以,能再用两年没问题
-
没人有类似的需求?
-

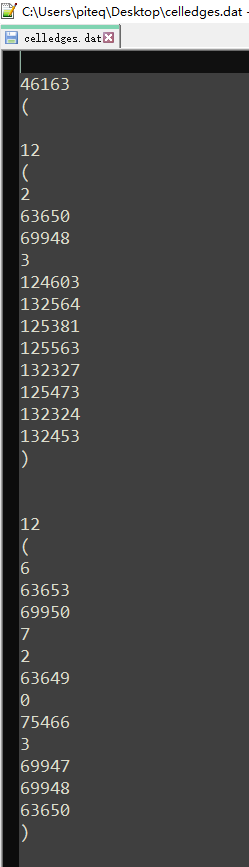

@队长别开枪 请教一个信息遍历问题:cellEdges输出信息如下:
第一行为单元个数,接下来是每个单元含有的edge数及edge的具体编号。
请教一下如何遍历所有单元,获得每个单元包含的edge?
我知道遍历patch获得其开始编号和大小可以按照下述代码:const polyMesh& patches = mesh.boundaryMesh(); forAll(patches, patchi) { const polyPatch& pp = patches[patchi]; Info << patchi << '\t' << pp.start() << '\t' << pp.size() << endl; }
我自己参照utility写了一个,运行出错:
const polyMesh& mesh; const labelList& cellLabels; forAll(cellLabels, i) { label celli = cellLabels[i]; const labelList& cEdges = mesh.cellEdges()[celli]; forAll(cEdges, cEdgeI) { const edge& e = mesh.edges()[cEdges[cEdgeI]]; Info<<e[0]<<e[1]<<nl; } }
请教如何遍历单元获得单元包含edge?
-

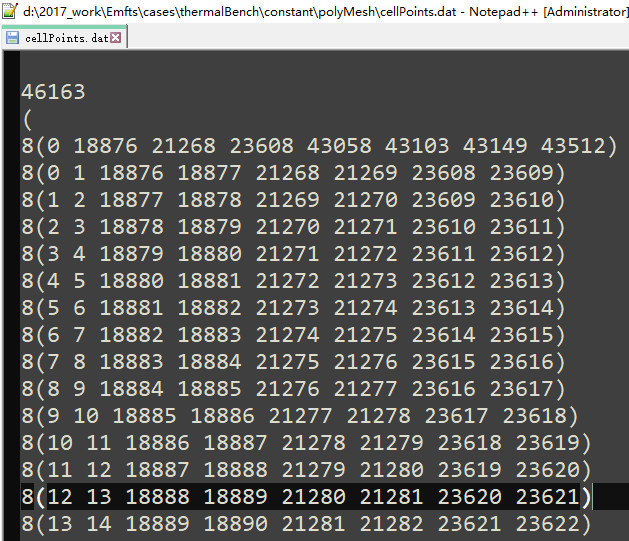

我输出cellPoints,发现六面体单元的节点编号时按照从小到大的顺序输出的:

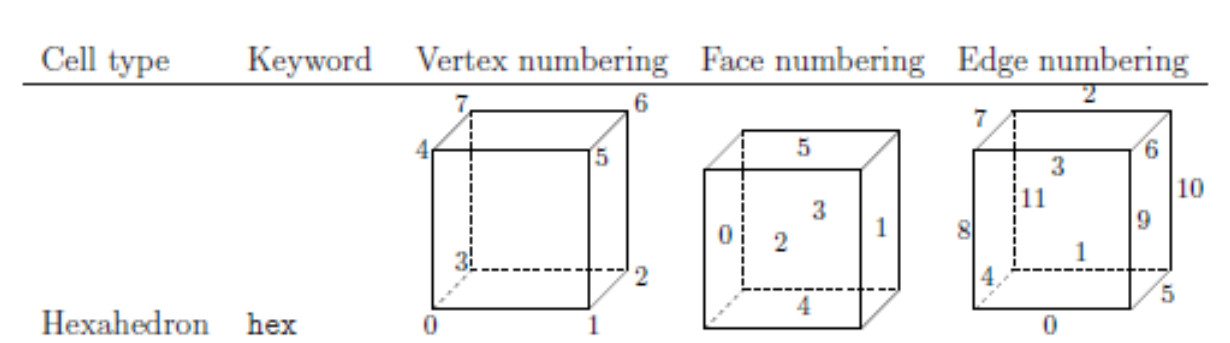

其顺序与用户指南上的顺序不一致:
请教如何才能输出与上图对应的节点顺序的cellPoints文件 ?
-
@队长别开枪
也就是说并没有现成的函数实现查找当前面的相邻面?
如果没有的话只好自己编程实现了 -
@东岳 能抽空看一下本帖,并给出一个例子吗?谢谢!
-

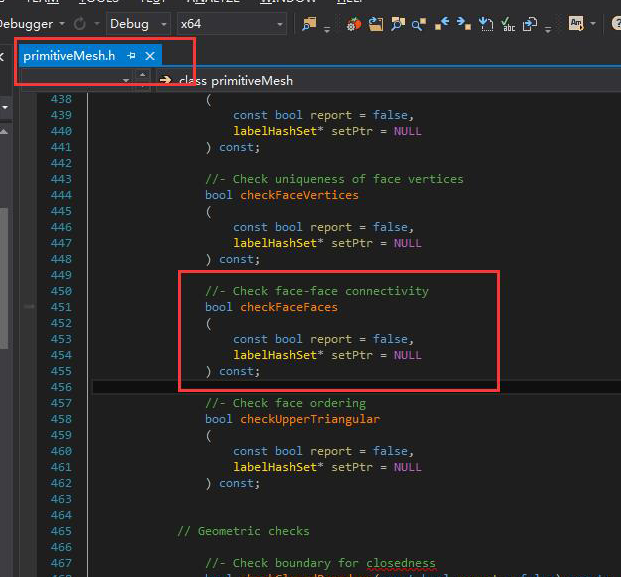

primitiveMesh.h文件里面的checkFaceFaces 函数,
我看了一下不知道怎么用,请问能给一个例子吗?
比如我在一个六面体单元中,共有6个面,当前面有4个相邻面,有1个向对面,怎么用这个函数把4个相邻面找出来?谢谢! -
计算完毕后,规定任意一条直线及点数,如何插值求出直线上任意一点的值?
特别是计算区域分为几个小的区域,每个区域内有不同的物性参数的情况如何计算?
-
我这个是一个圆柱,分成1/26,成为周期对称模型。中间是空气,不能省略。
-
我也是觉得尖角输入,无法更改。所以想把扭曲的四边形对半分成2个三角形,1个hexahedron变成2个prism。 卡在不会分成2个prism了!
-
我这个角度很小,只有13°。Y型网格对角度很大的划分网格质量不错,但是角度很小的话,质量很差
-
分析问题可以用周期网格,master、slave边界。我在计算区域角部切出一个block用Y型网格划分。
但是角部网格为菱形,变形严重。我想把菱形棱柱网格分为2个三棱柱网格,示意图如下:
这个如何操作? -
@Wayne 好的,多谢,我试试。
-
@Wayne 这个如何弄?物性参数当作求解变量?
-
-
上图贴的方程是laplacianFoam中的方程。
我的方程是:
由于是固体传热,忽略速度,简化为:
有内热源,瞬态问题,不同区域密度,比热,导热系数不一样。 -
上图是我做的简易模型,实际模型几何比较复杂。
照您这样说,复杂几何setFields基本不能解决问题? -
chtMultiRegionFoam可以解决我的方程和不同区域材料设置吗?用这个求解器还是需要用fvOptions设置不同区域材料吗?
-
-
setFilelds只能设置矩形区域吗?
cellZones文件中已经区分好区域了,能根据cellZones的不同elem设置不同的物性参数吗? -
瞬态计算,需要设置密度和比热。
laplacianFoam中植入的瞬态热传导方程为:
不能分区设置密度和比热。
目前有多区域求解温度场的求解器吗? -
用laplacianFoam求解。
cellZones中包含4个zone。transportProperties文件只设置了DT(导热系数),且只有一个值。
在哪设置不同的物性参数比如:密度,比热,导热系数? -
计算固体传热问题,区域内有不同物性参数的材料,比如:铜、铝、铁等。
上图为剖分截面图,下图为三维剖分图:
setFields貌似针对气体或液体质量分数发生变化时设置的吧?适用于固体传热吗?
我这种情况如何分区域设置不同的物性参数? -
@random_ran
emacser +1 -
@xpqiu 在 如何获得cell信息? 中说:
.cellPoints() 返回
十分感谢您的回复!
那么更近一步,我还想获取以下信息:
1) cell与那些cell相连?
2) cell与那些face相连?
3) face与哪些cell相连?
我注意到:extendedStencil目录下有这样的3个文件夹:cellToCell、cellToFace、FaceToCell,应该是干我说的这三件事的,但是具体怎么用不太清楚。
由于本人初学,想请教一下以上三种功能的具体实现方法,谢谢! -
我想自编程序验证一些问题,因此需要网格信息。那么现在的问题是:OpenFoam中有没有接口程序实现这个功能:获得cell包含哪些points,包含哪些faces?
-
polymesh下包含五个文件:points、faces、owner、neighbour和boundary,并没有cell的信息。
我的问题是如何获得:cell包含哪些points,包含哪些faces? -
@cfd-china 是固体导热,内热源按照一定速度移动,求解不同时刻下固体温度。
-
内热源按照一定的速度经过求解区域,直到移出求解区域。
目前主要是不知道用什么工具或方法处理这个问题,恳请大家提出解决问题的思路或建议,谢谢!
如何在计算中开启使用多重网格
放样生成叶片几何问题
放样生成叶片几何问题
最快速的上google的方式是什么?
AMD 新CPU好像测试结果还不错啊
interFoam动网格计算问题计算的问题
interFoam动网格计算问题计算的问题
CFDer,你们的工作用笔记本电脑是哪款?
网格节点编号问题
网格节点编号问题
网格节点编号问题
checkFaceFaces函数用法
checkFaceFaces函数用法
checkFaceFaces函数用法
如何插值求出求解区域内任意一条直线上的值?
周期网格角部处理问题
周期网格角部处理问题
周期网格角部处理问题
周期网格角部处理问题
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
不同的物性参数材料如何制定?
windows 10下可以跑linux!
如何获得cell信息?
如何获得cell信息?
如何获得cell信息?
如何模拟移动的内热源?
如何模拟移动的内热源?
