@木雨缘师弟，别闹。

低

在Fluent 多相流模型——欧拉模型中，怎么可以为单独的相设置不一样的边界条件，如phase1在TOP边界为剪切为0的无滑移的壁面（moving wall），phase2在TOP边界为速度入口（velocity-inlet），可是我在测试某模型的时候，mixture phase、phase1、phase2 的type 是一致的，不能分开设置分别相的边界条件。请问有什么思路解决这个问题？

低

@chenxiseu 哦哦，那打扰您了。

低

@chenxiseu 大神，我有个问题想要请教下您，fluent中UDF能够在结构网格中运行，但是不能再非结构网格中运行，是因为UDF需要针对非结构网格做一个修改吗？
我的疑问其实就是，flunt中结构网格或非结构网格差异是否会影响UDF的运行，UDF那些宏函数是否有针对结构网格或者非结构网格表达形式的差异？
若能指点一二，当感激不尽！！！

低

你可以看看这个链接内容，希望对你有所帮助。
https://www.cfd-online.com/Forums/fluent/216471-about-rmse-velocity-rms-velocity.html

低

@cccrrryyy 在大涡模拟脉动速度入口UDF 中说：

uniform_random()

方便告诉我下fluent帮助文件中关于随机数的部分吗？我好像没找到

低

@l-j刘侃对matlab不怎么熟悉

低

@cccrrryyy 谢谢意见，
明天有个师兄要回来了，到时候问问他，有消息我会在帖子里更新的。
matlab不太会用，回头瞅瞅

低

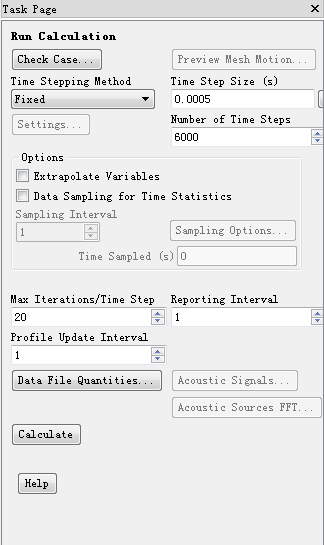

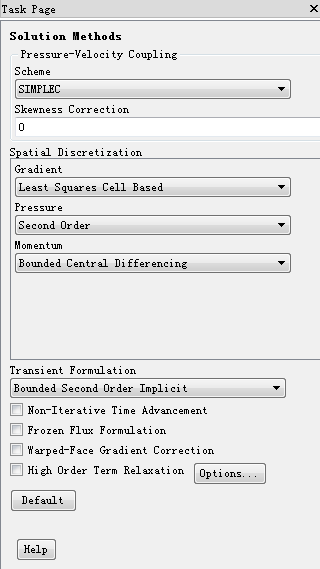

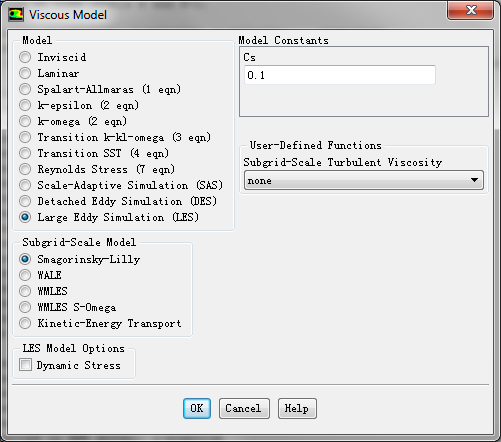

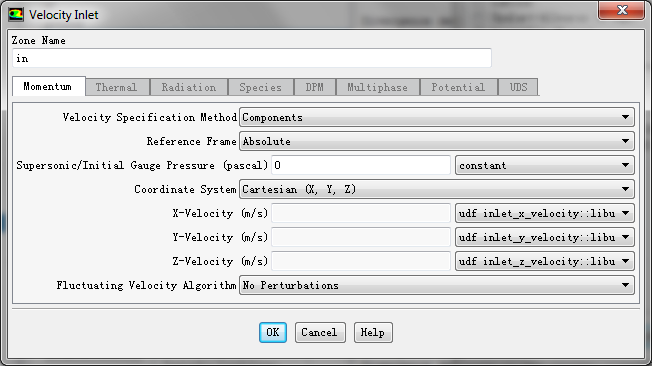

为方便向大家学习、讨论。我把一些模型、边界等相关信息贴上来。

低

@cccrrryyy 使用Fluent 自带的扰动方法是不是指入口边界使用平均速度入口，脉动速度在Fluctualing Velocity Algorithm 选择相应方法生成。因为我想要学习他的脉动风速入口的生成方法，现在脉动风速生成方法好多都是选择RFG方法生成，老师要我们紧跟潮流，而且还有后续关于多相流的研究要做。
代码关于公式、表达式的部分应该没啥问题，我担心是一些关于Fluent的宏使用的对不对，还有随机数的部分不知道有没有问题，以及关于UDF中随时间变化的部分。

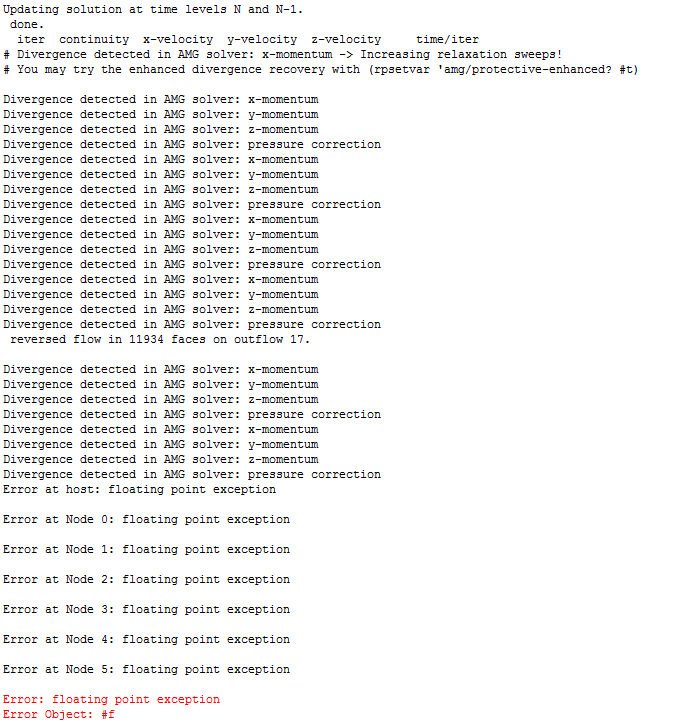

目前的情况是FLUENT编译通过了，但初始化流场耗时时间很长还且出错，使用Standard Initialization初始化没有任何提示信息，但开始计算也会出现发散，错误信息如下。

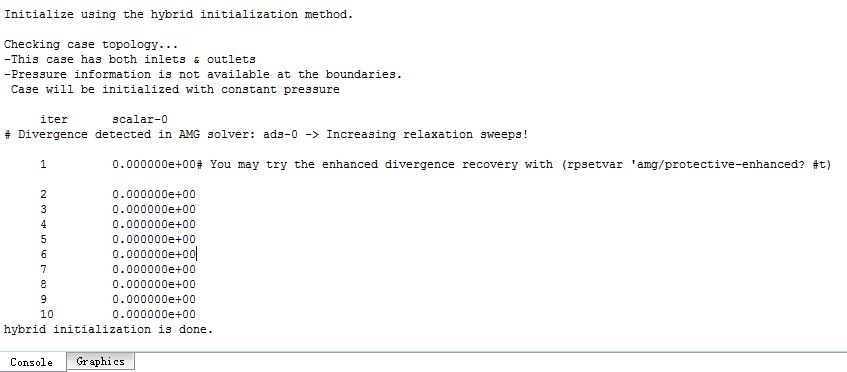

（使用Hybird Initialization是因为计算域有比较明确的入口和出口）

低

@低碳生活补充初始化流场信息

低

大家好，我是CFD相关专业学生，最近在学习大涡模拟，有不少疑问想要与大家交流、讨论。

首先说下相关背景，我是想要做一个建筑物风场环境的大涡模拟，因为是初次学习，课题组也不能提供多少帮助，所以急需一个讨论学习的空间。

1.我写了一个关于大涡模拟脉动风速入口的udf, 自己也尝试在fluent编译通过，但是初始化流场总是不成功，出现发散结果，不知道是不是UDF的编写有啥问题，希望大家能够一起参谋参谋。

/**************************************************************************************\

UDF基于华南理工大学余远林硕士论文中关于大涡模拟脉动风速入口（窄带叠加法，NSRFG）的相关内容编写。
本人是CFD领域新手，也是第一次编写UDF，若有错误、不妥之处，望不吝指教。

E-mail: hfut_217@hotmail.com

\**************************************************************************************/


#include "udf.h"

#define	OHM	 7.26E-5   /*湍流积分尺度、湍流强度的相关参数，见ratio_rms部分*/
#define	phi	23.167    /*地区纬度*/
#define	u_frac	0.69  /*摩擦速度*/
#define	PI	3.1415926   /*π值*/
#define interval_fre  0.01  /*频率带宽Δf*/
#define NUM 1000  /*功率谱的离散数目*/

DEFINE_PROFILE(inlet_x_velocity, thread, index)
{
	real x[ND_ND];
	real z, mean = 0;
	face_t f;
	long int seed = 13579;
	real t = CURRENT_TIME;
	begin_f_loop(f, thread)
	{
		F_CENTROID(x, f, thread);
		z = x[2];
		mean = 10 * pow(z / 10, 0.15);   /*设定10 m高平均风速为10 m/s*/
		real i, fn, sum;
		real fluction_v = 0.0;
		for (i = 1; i <= NUM; i++)
		{
			fn = (2 * i - 1) * interval_fre / 2;
			sum = p_in(x, 0, fn) * sin(k_in(x, 0, fn) * x[0] / l_in(x, 0, fn)) + 2 * PI * fn * t + uniform(0.0, 2 * PI, &seed);
			fluction_v = fluction_v + sum;
		}
		F_PROFILE(f, thread, index) = fluction_v + mean;
	}
	end_f_loop(f, thread)
}


DEFINE_PROFILE(inlet_y_velocity, thread, index)
{
	real x[ND_ND];
	real z = 0;
	face_t f;
	long int seed = 13579;
	real t = CURRENT_TIME;
	begin_f_loop(f, thread)
	{
		F_CENTROID(x, f, thread);
		real i, fn, sum;
		real fluction_v = 0.0;
		for (i = 1; i <= NUM; i ++)
		{
			fn = (2 * i - 1) * interval_fre / 2;
			sum = p_in(x, 1, fn) * sin(k_in(x, 1, fn) * x[1] / l_in(x, 1, fn)) + 2 * PI * fn * t + uniform(0.0, 2 * PI, &seed);
			fluction_v = fluction_v + sum;
		}
		F_PROFILE(f, thread, index) = fluction_v + 0.0;
	}
	end_f_loop(f, thread)
}

DEFINE_PROFILE(inlet_z_velocity, thread, index)
{
	real x[ND_ND];
	real z = 0;
	face_t f;
	long int seed = 13579;
	real t = CURRENT_TIME;
	begin_f_loop(f, thread)
	{
		F_CENTROID(x, f, thread);
		real i, fn, sum;
		real fluction_v = 0.0;
		for (i = 1; i <= NUM; i++)
		{
			fn = (2 * i - 1) * interval_fre / 2;
			sum = p_in(x, 2, fn) * sin(k_in(x, 2, fn) * x[2] / l_in(x, 2, fn)) + 2 * PI * fn * t + uniform(0.0, 2 * PI, &seed);
			fluction_v = fluction_v + sum;
		}
		F_PROFILE(f, thread, index) = fluction_v + 0.0;
	}
	end_f_loop(f, thread)
}


real uniform(real a, real b, long int *seed)  /*产生符合均匀分布U（a,b）的随机数*/
{
	real t = 0;
	*seed = 2045 * (*seed) + 1;
	*seed = (*seed) % 1048576;
	t = (*seed) / 1048576.0;
	t = a * (b - a) * t;
	return t;
}

real p_in(real vec1[], int dir, real fn) /*论文中脉动风速表达式右边第一个参数 p */
{
	real s = 0.0;
	s = sqrt(2 * spectrum(vec1, dir, fn) * interval_fre);
	return s;
}

real l_in(real vec1[], int dir, real fn) /*论文中脉动风速表达式右边第三个参数的相关参数*/
{
	real c[3] = { 8.0, 10.0, 15.0 };
	real gama[3] = { 3.2, 1.6, 1.4 };
	real s = 0;
	s = mean_v(vec1) / (fn * c[dir] * gama[dir]);
	return s;
}

real k_in(real vec1[], int dir, real fn)  /*论文中脉动风速表达式右边第二个参数 K */
{
	real NV_VEC(q_in) = { 0.0 };
	real s, pl0, pl1, pl2;
	pl0 = p_in(vec1, 0, fn) / l_in(vec1, 0, fn);
	pl1 = p_in(vec1, 1, fn) / l_in(vec1, 1, fn);
	pl2 = p_in(vec1, 2, fn) / l_in(vec1, 2, fn);
	q_in[0] = pow(pl0, 2);
	q_in[1] = pow(pl1, 2);
	q_in[2] = pow(pl2, 2);
	real A = sqrt(pow(q_in[1] + q_in[2] , 2) + q_in[0] * q_in[1] + q_in[0] * q_in[2]);
	real B = sqrt(q_in[1] * q_in[2]);
	long int seed = 13579;
	if (dir == 0)
	{
		s = -(q_in[1] * q_in[2]) * sin(uniform(0.0, 2 * PI, &seed)) / A;
	}
	else if (dir == 1)
	{
		s = sqrt(q_in[0]) * sqrt(q_in[1]) *sin(uniform(0.0, 2 * PI, &seed)) / A + sqrt(q_in[2]) *cos(uniform(0.0, 2 * PI, &seed)) / B;
	}
	else
	{
		s = sqrt(q_in[0]) * sqrt(q_in[2]) *sin(uniform(0.0, 2 * PI, &seed)) / A - sqrt(q_in[1]) *cos(uniform(0.0, 2 * PI, &seed)) / B;
	}
	return s;
}


real spectrum(real vec1[], int dir, real fn) /*风速功率谱*/
{
	real spec_mole, spec_deno, spec, s;
	spec_deno = pow((1 + 70.8 * pow(fn * int_length(vec1, dir) / mean_v(vec1), 2)), 5 / 6);
	spec_mole = 4 * pow(tur_intensity(vec1, dir) * mean_v(vec1), 2) * tur_intensity(vec1, dir) * mean_v(vec1);
	if (dir == 0)
	{
		spec = 1;
	}
	else
	{
		spec = 1 + 188.4 * pow(2 * fn * (int_length(vec1, dir) * mean_v(vec1)), 2);
	}
	s = spec_mole * spec / spec_deno;
	return s;
}

real mean_v(real vec1[]) /*平均风速*/
{
	real m_v, z;
	z = vec1[2];
	m_v = 10 * pow(z / 10, 0.15);  /*设定10 m高平均风速为10 m/s*/
	return m_v;
}

real tur_intensity(real vec1[], int dir)  /*湍流强度*/
{
	real s, z;
	z = vec1[2];
	s = 0.14 * pow(z / 10, -0.15) * ratio_rms(vec1, dir);
	return s;
}

real int_length(real vec1[], int dir)   /*湍流积分长度*/
{
	real length, z;
	z = vec1[2];
	if (dir == 0)
	{
		length = 300 * pow(z / 300, 0.46 + 0.074 * log(0.7));
	}
	else
	{
		length = 0.5 * pow(ratio_rms(vec1, dir), 3) * 300 * pow(z / 300, 0.46 + 0.074 * log(0.7));
	}
	return length;
}

real ratio_rms(real vec1[], int dir)  /*其它风向脉动风速的均方根值与顺风向脉动风速的均方根值 的比值*/
{
	real val, ratio, z;
	z = vec1[2];
	val = 12 * z * OHM * sin(phi * PI / 180) / u_frac;
	if (dir == 0)
	{
		ratio = 1;
	}
	else if (dir == 1)
	{
		ratio = 1 - 0.22 * pow(cos(PI * val / 2), 4);
	}
	else
	{
		ratio = 1 - 0.45 * pow(cos(PI * val / 2), 4);
	}
	return ratio;
}

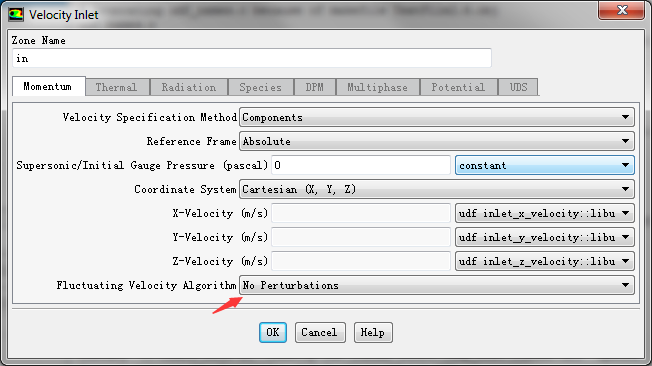

2.大涡模拟的风速入口的设置疑问。1.在FLUENT中，如果我选择按照余远林硕士论文中NSRFG方法生成脉动风速入口，那是不是在Fluctualing Velocity Algorithm 中选择 No Perturbations,如下图所示。又或者是选择其它选项，如Spectral Synthesizer中再选择Intensity and Length Scale（编写相关表达式的udf）。

2.我看余远林硕士论文中脉动风速入口是先利用MATLAB生成脉动风速数据，然后在FLUNT中利用UDF加载到风场入口边界，而我直接在FLUNT中生成脉动风速数据并直接加载到入口边界，我的这种操作是否有问题，这会不会与我初始化流场不成功有关。大涡模拟的脉动风速到底该如何加载，怎么才能正确地做一次大涡模拟的数值试验。

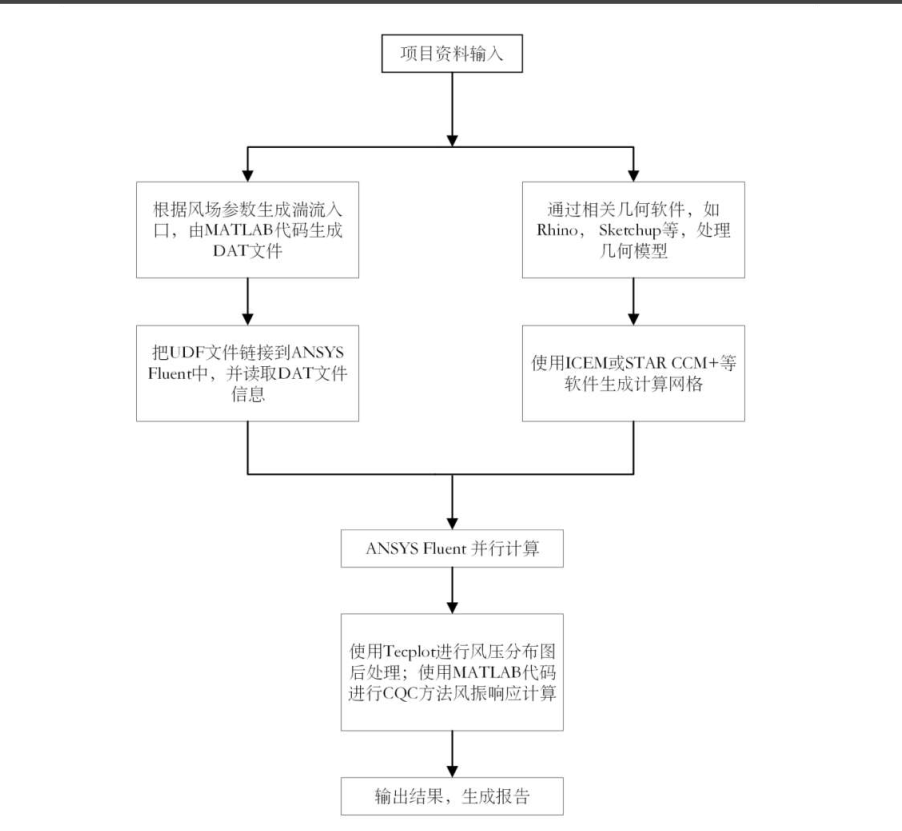

余远林硕士论文中脉动风速入口实现流程图如下：

PS：也许我的问题显得有些弱智，但我真的对于大涡模拟是好多好多不理解，也碰了不少壁，身边也没有人可以交流学习，只能自己闭门造车，心态有点急躁了，希望论坛中大哥大姐多多赐教，多谢多谢多谢。
