在编译求解器时遇到这样的报错：关于密度和对流项通量的单位不一致问题，请问有人遇到过同样的问题不，想请问一下应该从求解器哪个部分进行修改，谢谢各位啦！

冒昧打扰各位，我最近正在做一个封闭旋转圆筒半浸没气液两相流动的case，速度边界对于侧面和两端面选择的RotationalWallVelocity,压力边界条件，听从Openfoam官方文件的建议

In the above example, it can be seen that all the wall boundaries use a boundary condition named fixedFluxPressure. This boundary condition is used for pressure in situations where zeroGradient is generally used, but where body forces such as gravity and surface tension are present in the solution equations. The condition adjusts the gradient accordingly).

将侧面和两端面设置成fixedFluxPressure固定值为0的格式，结果报错为：Unable to set reference cell for field p，Please supply either pRefCell or pRefPoint。结合问题提示和网上查找解决方案，在fvsolution中的pimple加入参考网格或者参考点的压力值，因此我在pimple的子目录下添加最后两行如下所示：

PIMPLE
{
    nCorrectors     2;
    nNonOrthogonalCorrectors 0;
    pRefCell     0；
    pRefValue    0;
}

结果报错如下：

于是选择第二种解决方法，设置参考点的压力，如下所示：

PIMPLE
{
    nCorrectors     2;
    nNonOrthogonalCorrectors 0;
    pRefPoint  (0 0 0);
    pRefValue    0;
}

结果又是报错，问题如下：

谷歌搜索解决方案，很多人说需要设置一个压力场的fixedvalue才可以，我于是尝试分两次将两端面或者侧面的其中一个压力边界条件设置成fixedvalue 0，跑是能跑了，但是0.几秒就发散了，而且本人也觉得这种压力边界条件设置方法很不合理且不符合实际情况（明明都是封闭区域的墙啊）。实在找不到可能的解决措施了，麻烦各位指教一下，谢谢啦。

@李东岳 李老师好，感谢您上次对本问题的关注，此问题已经解决，是通过ensight的map方式实现的

可以请问一下楼主你的体渲染在paraview的哪个里面吗

@李东岳 好的好的，感谢李老师答复哈

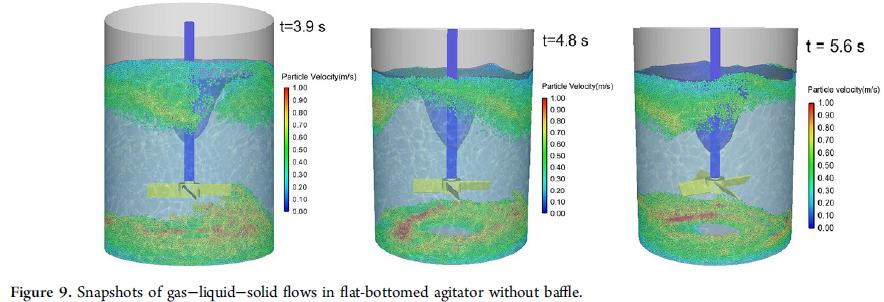

大家好，冒昧打扰了。最近偶然看到一篇文章写关于VOF的cfdem耦合算例，里面的plot画的非常好，完美地展示了液体的颜色(波光粼粼的感觉)和液面形状，想请问一下大家这种图是怎么做出来的，液面的数据用的是什么plot的（是液相体积分数吗？），谢谢大家啦
