初始流速场流速分布不合理 -
初始流速场流速分布不合理@李东岳 东岳老师您好,其实我希望的是初始内部场内的砂浆浓度不为0,所以我想问一下,如果按照我之前那样设置,导致了初始流场异常,但是随着时间推移,流场正常化,这种情况,对最后的计算结果会有影响吗
-
初始流速场流速分布不合理更新一下。我改了在0文件下的alpha.sludge的internalField,将初始内部场的砂浆浓度设置为0之后,初始流场就正常了
-
初始流速场流速分布不合理我改了几次网格之后,在初始的几秒内还是存在流速场在局部产生较大变化。
但是随着时间的推移,流场就正常了。我感觉是不是因为流速场初始化为0而进口的速度逐渐进入模型区域的时候,由于障碍物的存在,就会出现这种不规则的现象?
下图是第20s时的流速分布图
-
初始流速场流速分布不合理我做的是三维多圆柱模拟,这是网格和初始流速(0.1s时刻)的分布图。
对于这个流速分布,我感觉很奇怪,初始流速场应该呈现连续的变化,而不会在初始时刻产生如此强烈的局部变化,有老师知道是什么原因吗?下面是我的U文件
internalField uniform (0 0 0); boundaryField { INLET { type codedFixedValue; value uniform (0 0 0); // 设置一个初始值 name inlet_log; codeOptions #{ -I$(LIB_SRC)/finiteVolume/lnInclude \ -I$(LIB_SRC)/meshTools/lnInclude #}; codeInclude #{ #include "fvCFD.H" #}; code #{ const fvPatch& boundaryPatch = patch(); const vectorField& Cf = boundaryPatch.Cf(); const scalar U_star = 0.004 ; const scalar ks = 0.00005; const scalar kappa = 0.41 ; vectorField& field = *this; forAll(Cf, faceI) { const scalar y = Cf[faceI].y(); field[faceI] = vector((U_star/kappa)*log(y/ks)+8.5*U_star,0,0); } #}; } OUTLET { type zeroGradient; } "(FRONT|BACK)" { type zeroGradient; } TOP { type slip; } "(CYLINDER|BOTTOM)" { type fixedValue; value uniform (0 0 0); }
-

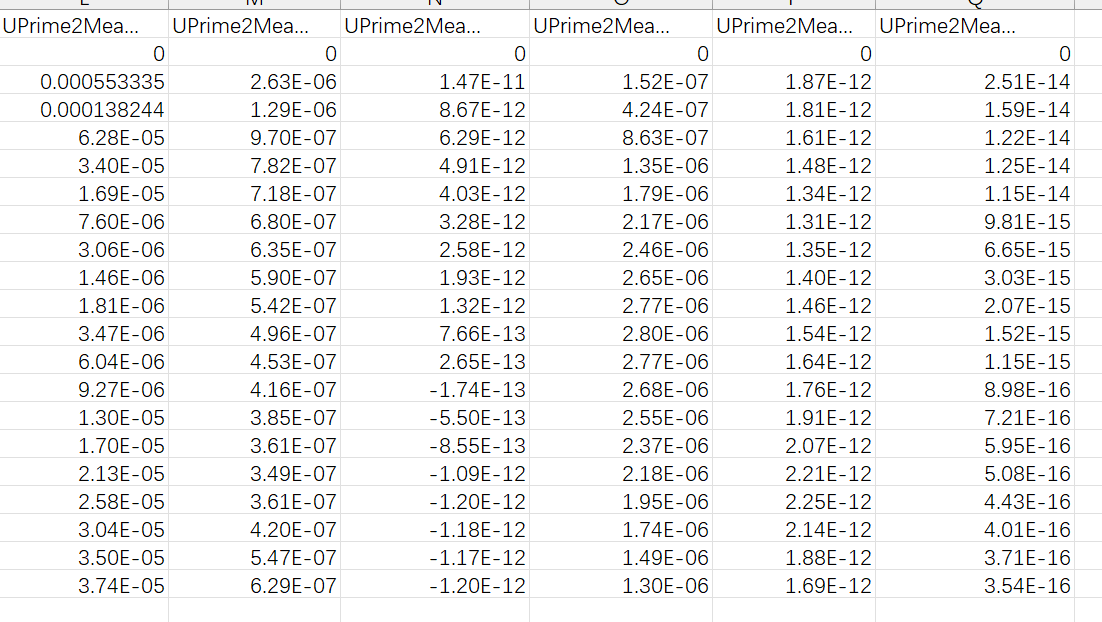

probes和sample提取wallShearStress问题 -
probes和sample提取wallShearStress问题@coolhhh 非常感谢老师,我今天装了个of8,完美解决了
-
paraview图例设置@coolhhh 感谢老师的回复,估计这个paraview实现不了,我准备后处理的时候自己绘制一个图例上去代替
-
paraview图例设置@coolhhh 老师您好,按照您这个案例,蓝色的数据区间有200个,红色和白色是400个。对应图例上,蓝色段的长度就只有红色和白色的一半。我目前的困惑在于,如何使用不同的颜色区间,获得图例上相同的颜色长度。
您看,这个图例中,91-100和110-223,二者的数据区间相差很大,但是颜色段的长度是一样的 -
paraview图例设置@李东岳 李老师您好,这是我目前的设置,我现在的图例的颜色长度和数据区间范围是正相关的,我不知道该如何设置,能像我之前发的那张图那样
-
paraview图例设置想请教一下大家,在paraview中,能不能设置这样的图例。
不同颜色长度相同,但是不同颜色长度对应的数据区间是不一样的。 -
probes和sample提取wallShearStress问题请教一下大佬,后处理命令wallShearStress是不是不适用于多相流?我使用多相流求解器driftFluxFoam,一直报错,用pisoFoam就没问题
-
求教大佬:网格尺度和粗糙度之间的关系。@李东岳 是的,最小网格0.5mm,绝对粗糙高度0.05mm.网格尺度大于粗糙高度,所以我觉得有点不对。
-
求教大佬:网格尺度和粗糙度之间的关系。@李东岳 李老师您好,我用的DriftFluxFoam求解的,设置初始场一个alpha_sludge,然后inlet再输入alpha_sluge。这种应该是不考虑泥沙的底部在悬浮的
-
求教大佬:网格尺度和粗糙度之间的关系。各位大佬们好,我想在open foam中使用nutURoughWallFunction给壁面设置粗糙度,查了相关文献,通常粗糙度Ks=2.5*D50,我的模拟的淤泥质海岸,泥沙的中值粒径为0.02mm.所以Ks=0.05mm,但是我的网格尺度目前达不到这么细,目前最小网格x=0.5mm。
这种情况下,网格尺度小于粗糙度的尺寸十倍。是不是就有问题了
请问一下大佬们,在设置粗糙度的时候,它和网格尺寸,通常是个什么关系 -
有关初始流速入口剖面设置@coolhhh 明白了。谢谢大佬解答
-
有关初始流速入口剖面设置@李东岳 谢谢李老师的回答,我设置了noSlip,但是速度就是达不到0
-
有关初始流速入口剖面设置@coolhhh 谢谢您的回答。我现在的网格尺寸是5mm,我把U文件中的边壁从noSlip改成fixedValue(0 0 0);nut文件设置壁面函数。目前速度是可以到0的,这是现在的图
由于我的网格是5mm,所以当y值在0到0.005之间,它在paraview的plot over line上看起来是线性的。请问这个情况对吗?
-
有关初始流速入口剖面设置各位大佬们好,我的目标是实现在水流入口处设置一个对数流速剖面,底部流速为0,类似这样的![替代文字] 。
我自己用codeFixedValue设置了一个剖面,
U文件
nut文件
我的问题主要是在近床的位置,这个流速剖面在靠近底部(无滑移边界)的时候不为0,但是对数公式又不存在y=0的情况,是不是我nut的壁面函数设置不合理。
横坐标是垂向高度y,纵坐标是流速u不明白这个速度剖面怎么设置合理。请大佬帮忙解答一下,怎么设置比较合理
-
求助:用CFDEM耦合模拟悬移质的可行性?@李东岳 好的,谢谢李老师的回复。
