@1064168551 在 求助：在codedict中读取求解器中定义的标量 中说：

@李东岳 东岳老师，抱歉再打扰您，我现在改成这个样子，还是会报错，dimensionedScalar好像还是无法lookup

报错在这里，就还是这行const dimensionedScalar vv = mesh.lookupObject<dimensionedScalar>("vv");有问题

@李东岳 东岳老师，抱歉再打扰您，我现在改成这个样子，还是会报错，dimensionedScalar好像还是无法lookup

@李东岳 好的，谢谢老师

@李东岳 老师我现在改成了这个样子，右边如果不lookup“vv”的话好像有点问题。

@李东岳 谢谢老师，那是不是就不需要用lookup函数读取vv了，可以在codedict里面直接调用vv

如图，左边为求解器代码，右图为自定义边界条件的codeDict，我想在codeDict中读取求解器中的标量vv，并赋值给入口速度，现在用lookup函数读取遇到了问题，想请教各位老师右图红色方框中代码应该改成什么？

@李东岳 在 OpenFOAM外挂libtorch 中说：

更新gcc之后你openfoam就编译不了了。那你尝试安装老版本的libtorch吧

好的老师，我找一下老版本的libtorch

@李东岳 在 OpenFOAM外挂libtorch 中说：

http://dyfluid.com/download.html 我这面有全系列的，里面gcc也可以切换。
你用你的老版本也行，老版本要更新gcc。
不管咋的你可以试试，有问题反馈我我协助

谢谢东岳老师，我的伴随拓扑优化是用老版本of写的，我试着更新gcc后编译一下，感谢感谢

@李东岳 好的谢谢老师

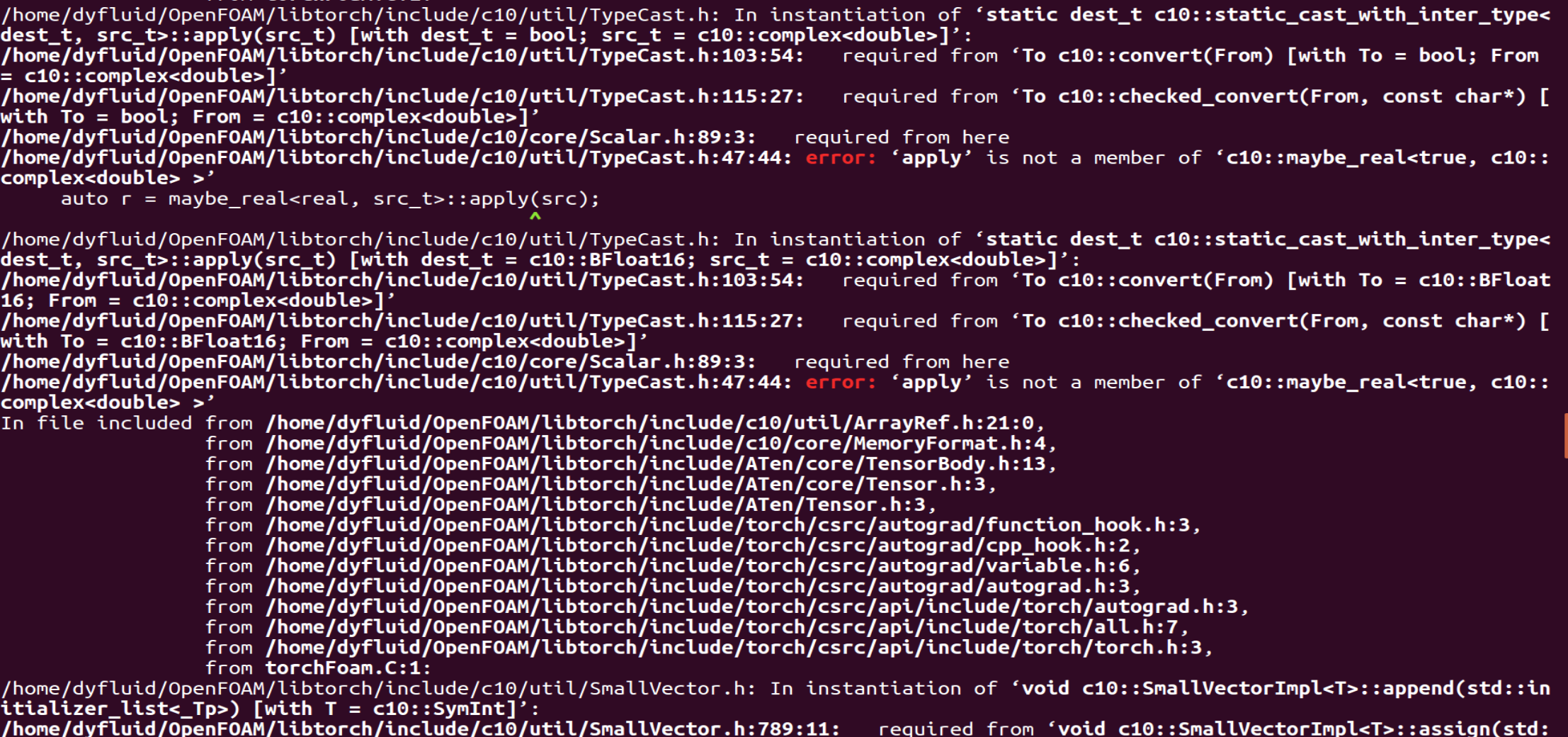

@1064168551  这里截了下部分报错信息

东岳老师您好，我正在做基于伴随的流热力拓扑优化，想用神经网络预测流体伴随方程解，在配置您说的这个libtorch时编译torchFoam失败了（我的环境变量都按您说的配置好了），我用的是您配置的openfoam5x的虚拟机，请问of版本不兼容吗？您用的是哪个版本of配置的呢？

报错的自定义边界如下，如图所示报错为：“‘incompressible’ does not name a type“，恳请论坛内各位老师解惑
/---------------------------------------------------------------------------\

License
This file is part of OpenFOAM.

OpenFOAM is free software: you can redistribute it and/or modify it
under the terms of the GNU General Public License as published by
the Free Software Foundation, either version 3 of the License, or
(at your option) any later version.

OpenFOAM is distributed in the hope that it will be useful, but WITHOUT
ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or
FITNESS FOR A PARTICULAR PURPOSE.  See the GNU General Public License
for more details.

You should have received a copy of the GNU General Public License
along with OpenFOAM.  If not, see <http://www.gnu.org/licenses/>.

*---------------------------------------------------------------------------*/

#include "adjointOutletPressureHeatFvPatchScalarField.H"
#include "addToRunTimeSelectionTable.H"
#include "fvPatchMapper.H"
#include "volFields.H"
#include "surfaceFields.H"
#include "RASModel.H"

// * * * * * * * * * * * * * * * * Constructors * * * * * * * * * * * * * * //

Foam::adjointOutletPressureHeatFvPatchScalarField::
adjointOutletPressureHeatFvPatchScalarField
(
const fvPatch& p,
const DimensionedField<scalar, volMesh>& iF
)
:
fixedValueFvPatchScalarField(p, iF)
{}

Foam::adjointOutletPressureHeatFvPatchScalarField::
adjointOutletPressureHeatFvPatchScalarField
(
const adjointOutletPressureHeatFvPatchScalarField& ptf,
const fvPatch& p,
const DimensionedField<scalar, volMesh>& iF,
const fvPatchFieldMapper& mapper
)
:
fixedValueFvPatchScalarField(ptf, p, iF, mapper)
{}

Foam::adjointOutletPressureHeatFvPatchScalarField::
adjointOutletPressureHeatFvPatchScalarField
(
const fvPatch& p,
const DimensionedField<scalar, volMesh>& iF,
const dictionary& dict
)
:
fixedValueFvPatchScalarField(p, iF)
{
fvPatchField<scalar>::operator=
(
scalarField("value", dict, p.size())
);
}

Foam::adjointOutletPressureHeatFvPatchScalarField::
adjointOutletPressureHeatFvPatchScalarField
(
const adjointOutletPressureHeatFvPatchScalarField& tppsf,
const DimensionedField<scalar, volMesh>& iF
)
:
fixedValueFvPatchScalarField(tppsf, iF)
{}

// * * * * * * * * * * * * * * * Member Functions * * * * * * * * * * * * * //

void Foam::adjointOutletPressureHeatFvPatchScalarField::updateCoeffs()
{
if (updated())
{
return;
}

const fvsPatchField<scalar>& phip =
    patch().lookupPatchField<surfaceScalarField, scalar>("phi");

const fvsPatchField<scalar>& phiap =
    patch().lookupPatchField<surfaceScalarField, scalar>("phib");

const fvPatchField<vector>& Uap =
    patch().lookupPatchField<volVectorField, vector>("Ub");

const dictionary& transportProperties = db().lookupObject<IOdictionary>("transportProperties");
 dimensionedScalar nu(transportProperties.lookup("nu"));

scalarField Up_n = phip / patch().magSf();//Primal

scalarField Uap_n = phiap / patch().magSf();//Adjoint

const incompressible::RASModel& rasModel =
db().lookupObject<Foam::incompressible::RASModel>("RASProperties");

scalarField nueff = rasModel.nuEff()().boundaryField()[patch().index()];

const scalarField& deltainv = patch().deltaCoeffs(); // distance^(-1)

scalarField Uaneigh_n = (Uap.patchInternalField() & patch().nf());

//operator ==((Up_n * Uap_n) +2*nu.value()*deltainv*(Uap_n-Uaneigh_n));

operator ==((Up_n * Uap_n) +2*nueff.value()deltainv(Uap_n-Uaneigh_n));

fixedValueFvPatchScalarField::updateCoeffs();

}

void Foam::adjointOutletPressureHeatFvPatchScalarField::write(Ostream& os) const
{
fvPatchScalarField::write(os);
writeEntry("value", os);
}

// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

namespace Foam
{
makePatchTypeField
(
fvPatchScalarField,
adjointOutletPressureHeatFvPatchScalarField
);
incompressible
}

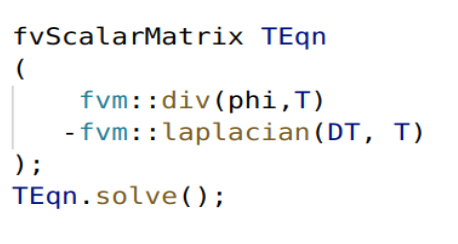

如图，我想求解T的场，即第二张云图，但是求解出的场结果不符合物理意义，求解的方程如图1，DT和速度场如第三张和第一张云图所示，管道的右侧区域模拟的是固体，正常应该在T的场图中为0，但是结果却并非如此，求问造成这种现象的原因

@李东岳 谢谢李老师，我是两个block对应一个block会出问题，把右边的大block改成两个就不会出现defaultfaces了

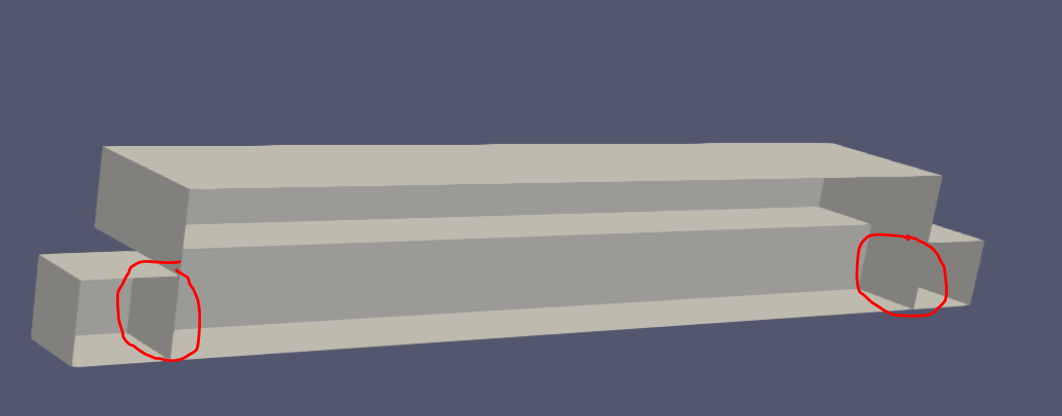

请问我这个为什么blockMesh给我自动生成了两个defaultFaces面，这两个面是我不需要的

@李东岳 好的，谢谢老师，我目前主要是想对多组分气体（氧气和氮气）的稳态流动扩散进行求解，想着基于twomixingLiquidfoam简单修改修改，因为我对MULES研究的不多，如果是稳态计算的话，我可否直接在相方程里面添加对流项fvm::div(phi,alpha1)，将求解alpha1的方程写成：
fvm::div(phi,alpha1) - fvm::laplacian
(
volScalarField("Dab", Dab + alphatab*turbulence->nut()),
alpha1
)
从而删去MULES部分呢？

各位老师好，我最近想把openfoam的twomixingLiquidfoam求解器改成稳态求解器，不知道怎样实现最简单？我的初步想法是把求解速度场和压力场的pimple求解器先改成simple求解器，然后把求解相alpha
1的方程中非稳态项（t的导数项）去掉，这样做可以吗？MULES的相关求解部分需要进行修改吗？或者各位老师有什么更简便的建议和方法？

@李东岳 好的谢谢老师

@xpqiu 1064168551@qq.com，谢谢老师！！！

有个问题想要请教下各位老师，如图，twoliquidmixingFoam求解器里面这个扩散方程里面为啥没有对流项fvm::div(phi,alpha)？
