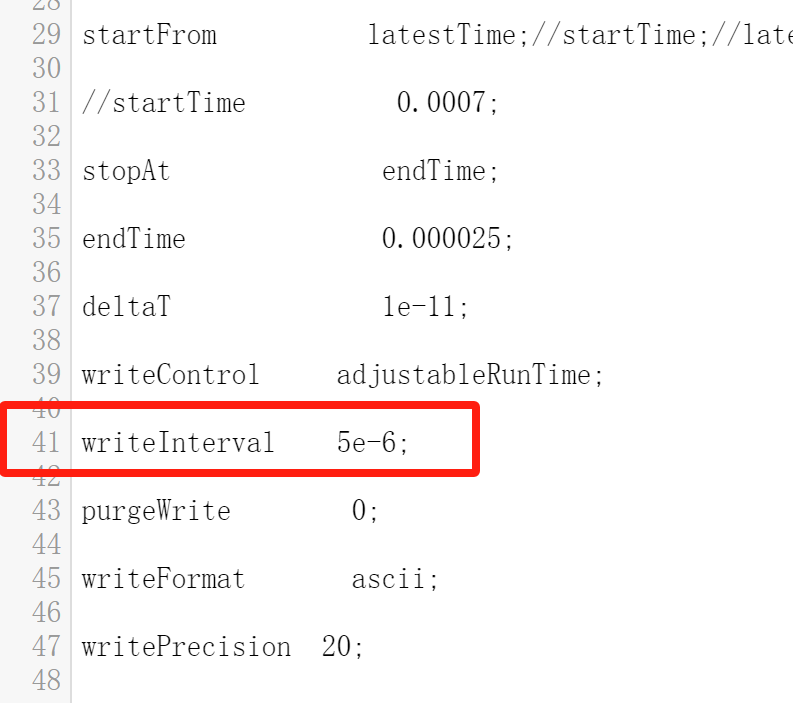

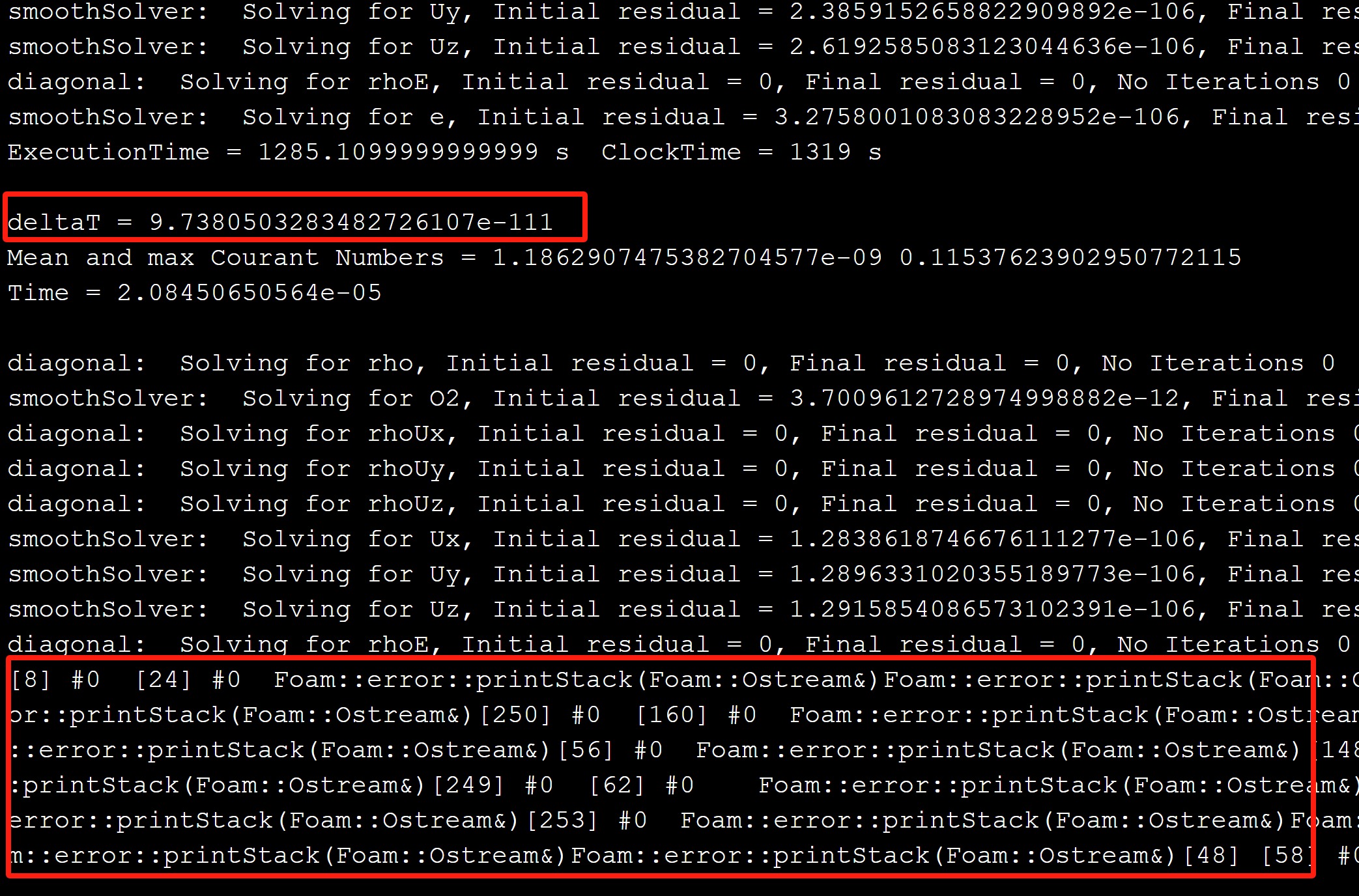

1、controlDict中添加如下代码：

functions
{
	Qdot
	{
		libs			("libcombustionModels.so");
		type			Qdot;
		executeControl		writeTime;
		writeControl		writeTime;
	}
}

2、后处理：
postProcess命令

@OYYO
2、网格（几何）不一样应该也是可以map的，除非你的两个模型，没有重叠b站有个视频教程

1、被mapField的，要改时间。例如前一个算例算到1s，map到第二个算例上，第二个算例的起始时间要对应修改，从1s开始，图中看你这个location还是0

来流条件如图：

流场大致如下图，使用层流模型，Y+小于1，压缩拐角处存在回流区：

最开始想计算Cp和实验对比，结果发现了振荡：

进一步加密网格，振荡更严重了：

除了壁面附近有这种诡异的波动，激波波后也存在波动，想问一下各位大佬，这种情况应该如何调整？为何网格加密后，振荡更严重了？

自问自答一下：

具体方法参考这个链接

先说一下整体背景：
我要做的是飞行器进气道+燃料掺混段的仿真，分开计算，先算的进气道，想把进气道出口的数据转换到掺混段入口计算。

操作方法：

• 1. 使用如下代码，获取掺混段网格信息

#include "fvCFD.H"

int main(int argc, char *argv[])
{
#include "setRootCase.H"
#include "createTime.H"
// 在头文件createMesh.H中创建了一个名为mesh的fvMesh对象
#include "createMesh.H"

Info << "当前时间文件：" << runTime.timeName() << nl
<< "网格数量：" << mesh.C().size() << nl
<< "网格面数量：" << mesh.Cf().size() << nl << nl;


// 利用mesh.boundaryMesh()函数获取边界面信息
forAll(mesh.boundaryMesh(), patchI)
{
Info << "Patch[" << patchI << "]：" << mesh.boundary()[patchI].name() << "包括"
<< mesh.boundary()[patchI].Cf().size() << "个网格面" << nl
<< "起始面为：" << mesh.boundary()[patchI].start() << endl;
}

Info << endl;


forAll(mesh.boundaryMesh(), patchI)
{
	Info << "Patch[" << patchI << "]：" << mesh.boundary()[patchI].name() << nl;
	for (label faceI = 0; faceI < mesh.boundary()[patchI].Cf().size(); faceI++)
	{
    	Info << mesh.boundary()[patchI].Cf()[faceI] << nl;
    }

}



return 0;
}

代码的编译运行等流程参考上面的链接，运行时添加“| tee log”生成log文件，结果如下图：

会按照网格面的编号顺序返回网格面心坐标

• 2.使用自己熟悉的语言，写一个脚本
  使用tecplot，提取进气道出口数据（包含坐标值和数据值），然后只需要把这二者一一对应起来就行了

• 3.手动拷贝到of中0文件夹下各个变量
  像这样：

boundaryField
{
    INLET
    {
        type            fixedValue;
        value           nonuniform List<scalar>
493
(
62304.3935999968
62304.3935999968
62304.3935999968
62304.3935999968
61340.9584462695
61340.9584462695
61340.9584462695
61340.9584462695
60768.5332074465
60768.5332074465
60768.5332074465
60768.5332074465
60032.5837566927
60032.5837566927
60032.5837566927
60032.5837566927
59027.6877524254
59027.6877524254
59027.6877524254
...省略

@xpqiu 好的，谢谢老师

@李东岳 老师好，我已经解决了，过段时间我整理一下我的方法贴在这里，希望能帮助到其他人
（十分抱歉这么晚回复，因为我的邮箱没有收到消息的回复提醒...）

@xpqiu 老师好，我按照您方法的第二条调试成功了，我比较好奇的是，这样的原理是什么？ cellimited是什么含义呢？

如题，二维情况下，给入口用文件赋值，可以通过fixedProfile，给定入口在某条线上的数据分布形式。
最近在做三维计算，有没有对应的工具可以实现？

@chon01 哈哈，新年快乐
我不是前辈，今年刚博士一年级，大家互相交流学习！

@chon01 我刚找到我的问题所在
我之前都是自适应网格，所以最后并行重组的时候要reconstructParAll，也就是重组网格在重组流场
这次没开自适应，我忘记改脚本命令了，仍然是reconstructParAll，会导致bug
如果计算过程中网格没有变化，重组网格命令会导致网格编号发生改变........

不仅如此，我还发现，tecplot有时候会乱码
左图tecplot右图paraview

我也遇见了类似的情况：
1、tecplot打开多个时刻文件卡死（10个时刻， 只有400Mb），paraview打开多个时刻正常显示
2、与1同样的结果文件，tecplot打开单一时刻，乱码；paraview也乱码
如下图所示：
