@luofq-sysu 第一个问题:是的,我取的是流向速度时均值。
第二个问题,是的,是不同流向位置。我当时做的是一个平板流动,平板上流向的网格113个。150个不是一个必须的值,看你算例的情况跟需求。我的是二维流动,因此没有展向的问题。
fangyuanaza
帖子
-
-
@luofq-sysu 实现了,我意识到thickness 只能完成模拟后计算得到,因此,我是按照公式用python计算的。基本想法是在我感兴趣的区域监测了150个垂直于壁面的线,监测密度与速度。根据公式 得到每个位置的thickness,然后连接。具体做法是
1: 用python写一个sampleDict(不想手动写150个位置的监测信息)
2: 用python读取每个位置的信息,根据公式计算thickness. -
@李东岳 此问题已解决,做了很多测试后发现,不是残差不好没收敛的问题,而是后处理的问题。本算例计算域在利用对称边界条件后仅为原算例的1/4.而要监测的为duct中心的流动状况。也就是说监测点在计算域边界,因为计算机误差,无法精确取到这个点,计算机会进行插值,导致了这么多spikes。将监测点往计算域内部靠近能解决这个问题。
关于残差,尽管满足y+<1,但是有些监测的物理量的残差不乐观,这个可以加密网格解决。我在截面加密一倍网格后可以解决。但是个人认为没有必要。因为残差不好的物理量都是本身数值很小的,比如压力,Uy, Uz。本身这些量接近于零,因此数值的一点点波动,相对残差会比较大。这些并不影响最终结果。
-
@田畔的风 感谢您的回复~
不是纵横比的问题,调整纵横比之后:
而是因为计算域边界是曲线,当调用tricontourf时,在一个矩形域内进行了插值,导致边界变形,成了直线。同理,用contourf时,首先需要对mesh进行插值,也会有同样的问题。
这个问题已经解决了,对于计算域的两个block, 分开处理。先reshapre到对应的block网格,然后用contourf来画。可以得到物理量的云图。
-
@田畔的风 这个流场图真的很漂亮。请教一下老师,我的网格是O型+H型,Fortran代码算的,能导入paraView。想请教一下,这种情况如何导入到python画图呢?如果直接用contourf 或者tricontourf都会导致网格变形。比如在paraview中为:
在python中直接
ax1.tricontourf(x,y, u,linewidth=0.25, levels=levels,cmap='coolwarm',vmin=0, vmax=1),显示出来为:
造成的原因可能是因为您说的Matplotlib只能处理三角形的网格。想请问在不清楚网格具体信息的情况下,能不能从paraview导出成三角网格?尝试过您代码中的Slice,但由于本身是2D,不能切片。请问有什么建议么? -
@李东岳 看了您的算例设置以后发现添加源项的方式是一样的,您的算例是准直接模拟,所以会有细小的涡。我的就是steady的RANS,所以流场比较平均
-

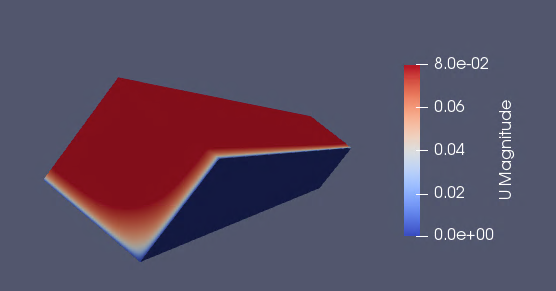

@李东岳 谢谢李老师的回复!一般圆管临界雷诺数是2000-2600, 这个雷诺数是5600. 所以认为应该是能发展成湍流的如果不用周期边界条件,发现>70h 才发展为完全湍流。从tke的分布判断的。除了这些波动,整体趋势实际上与DNS数据非常接近。速度流场看起来正常。模拟的四分之一个计算域,可以看到转角的流动速度更小:
-
请教各位老师,最近模拟一个矩形管道流动,结果与DNS对比。刚开始采用一般性边界条件,入口匀速流动,出口定压。但是因为流动雷诺数很低,需要很长的区间发展成完全的湍流,但是残差情况较好,如下:

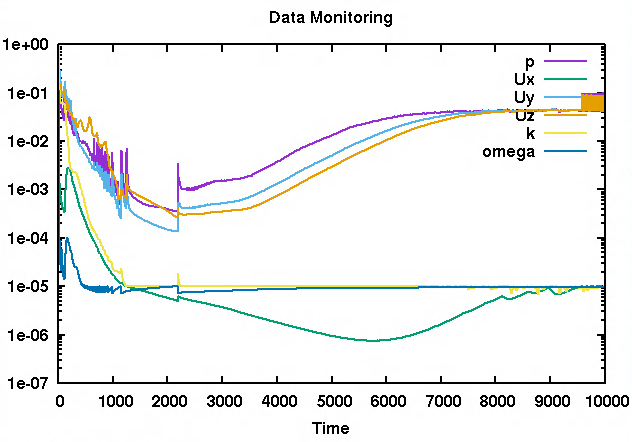

因此后来改成周期性边界条件cyclic。在控制方程中添加动量源项来驱动流动,通过fvOptions添加momentumSource,发现这样残差变差:

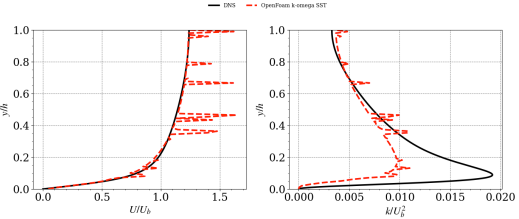

体现在模拟结果上为,速度曲线很多波动:
请教是什么原因呢? -
@李东岳 是的,我当时不清楚该怎么做来用python处理整个流场数据,最后是用paraview导入tecplot数据,然后导出成csv等方便读取数据的格式,用python进行处理。因为tecplot数据结构是分块的,而csv等格式是坐标点对应物理量的形式,方便读取。
第二个可能对大家有用的地方在于:有时候tecplot数据导入paraview会一直卡顿,无法完全显示,需要删掉一些符号:
• X, Y and Z array headers MUST NOT have other characters like [mm]. It must be simply “x”, “y” and “z”.Paraview also accepts this: “Z, mm” and this “x/c” • This parameter is not allowed by Paraview (it must be deleted from the file): “ZONETYPE=…” • “STRANDID” and “SOLUTION TIME” are currently unsupported by Paraview but they can be left in the file (it gives only a warning message) • Comments are allowed by using “#” (like Python)我当时是删除了ZONETYPE, 才能导入paraview的。
-
@chszkc 感谢提供这个资源,试一试~
-
@hy1112006 我有点记不清了,现在是可以打开的。可能是路径中的dyfluid-7 中的-不易识别?你可以试一试换一个路径编译,或者改成dyfluid_7试一试
-
请教各位老师,在做几组流场图对比的时候,不用软件导出来的图,而是导出数据,用python进行绘制,改如何做呢?比如tecplot形式生成的数据。
-
是,问题是如何让新装的python和open foam在一个docker 的container里面,按官网教程装好open foam后,要在生成的container里面加上python,用代码添加,这部分不知道怎么处理,请问有经验分享么?感觉docker是好,但是不太用户友好
-
@李东岳 感谢老师的回答,抱歉才看到回信,最终解决办法是强制读取边界信息,检测距离边界最近的网格点数据并给出。黄色震荡部分是因为插值了内部网格点和边界值的结果。
-
请教各位老师,有没有尝试过在Mac 系统上 M1 芯片上跑过python与openfoam. 用python命令自动运行openfoam. 我目前是在电脑上用docker成功安装了openfoam7,能运行算例,也能编译新的模型,接着在电脑上安装了anaconda2 和anaconda3,因为有时候需要调试旧的代码。在终端测试2和3都能用,但是进入open foam的环境下是没法运行anaconda的,根本原因应该是这三个软件不在一个container里面。那么如何在现有的安装了openfoam的container下安装python2&3,能让python脚本运行open foam算例呢?
-
请教各位老师,我设置了一个hump算例,需要监测其表面压力与摩擦力分布。其中一个方法是在paraview中实现,仅选中hump底面,用plotoverintersection 可以给定一个平面从而在相交曲线上plot实现。但是我需要这是一个自动化的过程,希望在sampleDict中实现,因此,我取出intersection的坐标,直接剪测这些点。出现的问题是这两种方法结果不一致,后者曲线震荡,怀疑是给的点不精确,给出的监测结果是边界与内部网格插值结果,这种情况怎么处理呢?请各位老师指教。下图红线是前者方法画的摩擦力系数图,黄色线是用后者方法画的:
-

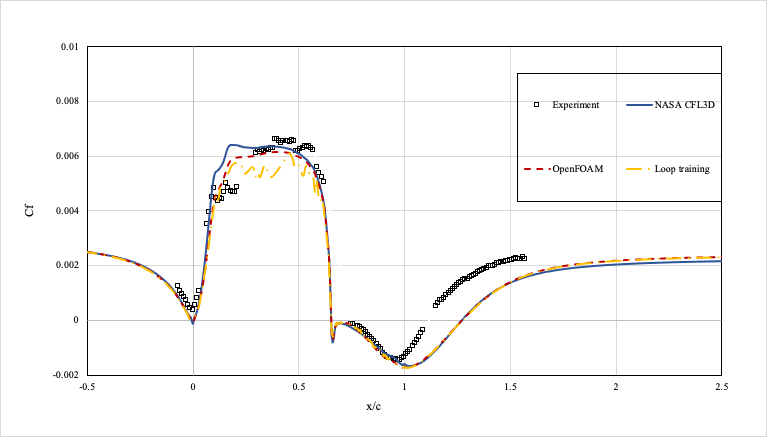

@fangyuanaza 解决了这个问题,代码分享如下,以免大家有需要:
const volScalarFields& p = this->db().objectRegistry::lookupObject<volScalarField>("p")
经过Info输出发现,确实是每一步的压力场
-
@李东岳 学生也include 了header volFields.H, 应该就是两步,一是#include “volFields.H”, 第二是:
volScalarField p ( IOobject ( "p", this->runTime_.timeName(), this->mesh_, IOobject::MUST_READ, IOobject::AUTO_WRITE ), this->mesh_ );
控制方程也求解了每步的pressure,不清楚问题出在哪里,请老师指点一下
-
@李东岳 有的,计算结果中
Time = 1 GAMG: Solving for p, Initial residual = 1, Final residual = 0.00833422.
从残差控制可见求解了控制方程的压力
-
请教各位老师~ 想在湍流模型中读取压力场,进行运算后置入湍流输运方程中,采取createField.H中的形式,如下:
volScalarField p ( IOobject ( "p", this->runTime_.timeName(), this->mesh_, IOobject::MUST_READ, IOobject::AUTO_WRITE ), this->mesh_ );
可以编译通过,但是运行时候报错:
cannot find file".../../case/1/p".目前是steady case, 1100步保存一次结果。 尝试过用READ_IF_MODIFIED. NO WRITE,都不行。受编程指南启发,尝试加上
dimensionedScalar ( "p", dimensionSet (1,-1,-2,0,0,0,0), lookupObject<volScalarField>("p") )
报错,没有lookupObject. 请问该如何解决这个问题?p应该是public变量,而且确实在不同时间步都储存了。
-
@李东岳 谢谢老师回复~ 离散形式应该是
本质上我是想请教如果对某个方向的量进行操作,当对某个量的网格点进行计算是是取parameter[celli], 若x方向不进行操作,有没有类似于cell(i,j)这种表达,可以仅对j的量进行操作? -
请教各位老师,学生最近在模拟平板流动,想请教有没有在openfoam内部编程得到mmomentum thickness 而不是提取整个场的数据再在其他地方后处理的资料?
-
请教各位老师~
****目标:***希望给雷诺应力增加高阶项来修改湍流模型,高阶项的形式是固定的(标量对称张量)
***想法:***因为雷诺应力本身就是对称张量,其中的标量是随时变化的,机器学习生成的。如果用include **.H的方式来修改湍流模型,则每次需要编译,比较耗时,(因为增加项会不断变化)。所以想通过在constant文件夹中以.H形式存储标量表达式,从而在turbulenceProperties中读取文件,以系数的形式修改表达式,由于系数是实时读取的,因此只需要编译一次。.H文件中就是一个标量表达式,命名为zetai.H
****问题:****如果仅有zetai.H,内容如下(I1 I2是已经在湍流模型中计算好了的体标量场):
并在湍流模型中读取:
如何能将zetai中的内容转换为体标量场进行计算? -
@李东岳 谢谢李老师的回复~ 教师节快乐~ 是一个标准的channel。但是雷诺数非常高,Re=80 million, 没有8000万网格,是NASA官网上的一个标准算例,独特的地方就是雷诺数非常大
-
设置了一个高雷诺数(Re=80million based on channel's height)的管道流动算例,在加密网格过程中,发现残差曲线出现了一些小幅度振荡,用的求解器是simpleFoam,
设置的simple算法收敛要求针对各个量是1e-4,所以1600迭代步就收敛了,但是相比于粗网格或者中等网格的结果,发现残差振荡更厉害,粗网格,中等网格与细网格残差对比如下:
而当使用可压缩求解器时,残差平缓很多,只是e的残差下降很慢。残差如下:
所以想请教大家,稳态不可压算例残差达到要求的标准是什么?除了各个量达到残差要求,有没有对曲线是振荡还是平缓有限制? -
@李东岳 我重新定义了k_, 将其强制变成const,但是还是报错,错误如下:
error: no matching function for call to ‘ddt(const alphaField&, const rhoField&, const volScalarField&)’ + fvc::ddt(alpha, rho, k_) ~~~~~~~~^~~~~~~~~~~~~~~~
可见k_前面已经有const,但是还是不行,可见应该还是要修改alpha与rho的类型?但是我重新赋值定义alpha, rho为volScalarField, 会报初始化错误,不能直接这样改,修改方式如下:
const volScalarField alphat = this->alpha_; 再在fvc中调用fvc::ddt(alphat, rhot, k_) -
@李东岳 谢谢李老师的回复~ 但是学生不太理解,volScalarField是继承于GeometricField的类型,k_是volScalarField类型,应该不冲突把?而且为什么fvm中也是这样定义的,也是传入这三个变量就可以用呢?
-
后续的故事一直在这里自问自答 把里面的量重新定义成带边界的量之后就可以用fvc了(除kSource()与fvOpetions(alpha, rho, k_)以外),现在还有一项没有搞定,请教下各位CFDer, 就是fvc::ddt(alpha, rho, k_)这一项,报错是
error: no matching function for call to ‘ddt(const alphaField&, const rhoField&, Foam::volScalarField&)’ + fvc::ddt(alpha, rho, k_) ~~~~~~~~^~~~~~~~~~~~~~~~
问题是fvc与fvm中此项定义是一样的,都是:
ddt ( const volScalarField& alpha, const volScalarField& rho, const GeometricField<Type, fvPatchField, volMesh>& vf ) { return fv::ddtScheme<Type>::New ( vf.mesh(), vf.mesh().ddtScheme ( "ddt(" + alpha.name() + ',' + rho.name() + ',' + vf.name() + ')' ) ).ref().fvmDdt(alpha, rho, vf); }
虽然说alphg的类型是const alphaField&, rho的类型是rhoField&, 它们俩是geometricOneField 不是 volScalarField,但是为什么fvm可以进行运算但是fvc不可以呢?
-
@fangyuanaza 我知道什么原因了,以tke方程第一项为例,在OpenFOAM V240版本中,
fvc::SuSp(2.0/3.0*rho_*divU, k_)
这里面的量都是volScalarField, 定义rho_与divU的时候也是这样,但是在新版本V7中fvc::SuSp(2.0/3.0*alpha()*rho()*divU, k_)
中,这些量都是内部场的量,没有包含边界数据,改成fvc::SuSp(2.0/3.0*alpha*rho*divU, k_)
,并且divU的定义也从volScalarField::Internel 改成volScalarField, 就可以编译成功。但是这样太麻烦了吧,比如epsilonByk的传入变量也都是volScalarField::Internel形式的,要全部重新定义一边,这样感觉改起来太笨了,请教大家有什么好的改进方式么?从volScalarField::Internal的量,除了重新定义的方法,怎么能改成volScalarField,让显式离散fvc重新能用上,求tke方程残差呢? -
@xpqiu 感谢老师这么详细的指导!我这个算例是二维平板流动的,第一层y+<1,在粘性底层,所以nut为零,应该用nu。所以其实我根本不需要编程计算uTau,因为它可以由壁面监测的壁面摩擦力除以密度然后开根号得到。因为对于u+, y+曲线图来说,uTau在壁面固定地方是固定的。我也对比了这两个值,在边界上编程用nu代替nut,壁面摩擦速度数值是2.5657. 而用监测的壁面摩擦力及密度计算的壁面摩擦速度值是2.5734. 非常接近。再次感谢老师的指导,也感觉到看书的时候认为理解的概念,实际操作发现其实根本没懂,还是要多实践啊。谢谢老师~
-
@xpqiu 请教老师,为什么不写成这样呢:
forAll(uTau_, celli){ uTau_[celli] = sqrt(nut[celli] * mag(tgradU()[celli].yx())); } uadd_ = u/(uTau_ + uTausmall); yadd_ = y_*uTau_/((this->mu()/this->rho_));
此处uTau定义为一个标量场。
是学生对这个公式理解不对吗? -
@xpqiu 理解了,因此我应该取uTau的边界网格进行遍历
forAll(uTau.boundaryFieldRef(),patchi)
或者
forAll(uTau.boundaryField(),patchi)
可以运行成功!但是这里对这种编程思路不太理解:
由李老师提供的公式来看,这里
uTau应该是一个体标量场,这个值应该在近壁面是较大的,因为速度梯度较大,也就是边界层内部值比较大。那么为什么仅给网格边界赋值呢?而且,壁面上nut为零。如果只对边界进行赋值的话,uTau在壁面也是零。我输出uTau对比过了,uTau模拟出来结果在远场上边界才有值,其余地方为零,这是因为壁面nut为零,而场内部初始话赋予的零为初始值。所以学生认为应该直接对整个网格场赋值。不知道理解对不对,请老师指点一下。
-
@xpqiu 谢谢老师~按您这样修改以后,确实没有sqrt的错误了,但是还有错误没有解决:
#0 Foam::error::printStack(Foam::Ostream&) at ??:? #1 Foam::sigSegv::sigHandler(int) at ??:? #2 ? in "/lib/x86_64-linux-gnu/libc.so.6" #3 Foam::RASModels::kOmegaSSTyuPlus<Foam::EddyDiffusivity<Foam::ThermalDiffusivity<Foam::CompressibleTurbulenceModel<Foam::fluidThermo> > > >::correct() at ??:? #4 ? in "/home/dyfluid/OpenFOAM/OpenFOAM-7/platforms/linux64GccDPInt32Opt/bin/rhoSimpleFoam" #5 __libc_start_main in "/lib/x86_64-linux-gnu/libc.so.6" #6 ? in "/home/dyfluid/OpenFOAM/OpenFOAM-7/platforms/linux64GccDPInt32Opt/bin/rhoSimpleFoam" Segmentation fault (core dumped)
#3应该是最关键的,但是学生不太理解的是编译的时候仅仅是在基本的kOmegaSST湍流模型修改的BasicTurbulencemodel,这里为什么会出现fluidThermo名称空间下的错误?
-
@李东岳 请教下李老师~对于这里计算uTau,我用dimensionedScalar 是可以运算的,但是用这块代码计算uTau会报错,可能理解不太对。对于forAll中的×××,认为是uTau, 在这之前,我先定义了uTau是一个体标量场,初始值给的0,您代码中的u.boundary中的u认为是U.component(0)(), 这样代码能编译成功,但是运行几步会报错,请老师指教一下,万分感激(Ps 我在湍流模型里面实现这几个量,离壁面距离已经给出了,就是y_):
volScalarField u(U.component(0)()); volScalarField uTau(0*sqrt(k_)); //dimensionedScalar uTau("uTau", dimVelocity, 1.003); dimensionedScalar uTausmall( "0", dimensionSet(0, 1, -1, 0, 0, 0, 0), 1e-20 ); forAll(uTau,patchi) { uTau.boundaryFieldRef()[patchi] = sqrt(nut.boundaryField()[patchi]*u.boundaryField()[patchi].snGrad()); } uadd_ = u/(uTau + uTausmall); yadd_ = y_*uTau/((this->mu()/this->rho_));
运行报错为:
#0 Foam::error::printStack(Foam::Ostream&) at ??:? #1 Foam::sigFpe::sigHandler(int) at ??:? #2 ? in "/lib/x86_64-linux-gnu/libc.so.6" #3 Foam::sqrt(Foam::Field<double>&, Foam::UList<double> const&) at ??:? #4 Foam::sqrt(Foam::tmp<Foam::Field<double> > const&) at ??:? #5 Foam::RASModels::kOmegaSSTyuPlus<Foam::EddyDiffusivity<Foam::ThermalDiffusivity<Foam::CompressibleTurbulenceModel<Foam::fluidThermo> > > >::correct() at ??:? #6 ? in "/home/dyfluid/OpenFOAM/OpenFOAM-7/platforms/linux64GccDPInt32Opt/bin/rhoSimpleFoam" #7 __libc_start_main in "/lib/x86_64-linux-gnu/libc.so.6" #8 ? in "/home/dyfluid/OpenFOAM/OpenFOAM-7/platforms/linux64GccDPInt32Opt/bin/rhoSimpleFoam" Floating point exception (core dumped)
说是这个里面的sqrt传入变量不对?
-
请教一下各位CFDer, 很多算例的设置是无量纲化的,那么有没有热物性参数是怎么无量纲化的介绍呢?或者比如有理想状态下空气热物性参数的无量纲化结果?因为不同的无量纲化过程可能结果是有差异的,比如说压力,有的用rhoU^2来无量纲化,有的用0.5rho*U^2来无量纲化,导致压力相差一倍。
-
@chengan-wang 抱歉,才看到消息。我建议跟着18.04的步骤尝试一下?我对比了不同版本Ubuntu上OF2.4.0的安装,是差不多的, 不同的是有些的用的gcc版本,有些用gcc 5 有的用4.7等,因为用新的Ubuntu装以前的OF,主要问题就是gcc不兼容,所以试试跟着18.04装一下?可以有问题再讨论。只是个小建议哈,毕竟我也没这么安装过,建议尝试的话之前也保存一下原来的系统。
-
@李东岳 这是我在V 2.4.0上的做法,思路是一样的,就是方程变显示,左右相减,只是V7中湍动能方程更复杂一点,以下是V2.4.0编译成功的写法:
-
@李东岳 李老师,不好意思,是我没有说清楚。我之前没有用internal,直接定义velScalarField residual = ..., 计算完之后我再update boundary的值。我在V 2.4.0也是这么做的,这里加Internal我也是测试看是不是加了能成功,但是没有,后来也没去掉了,上传图片上保留了。刚刚我也去掉测试了,还是同上面一样的错误。
-
@fangyuanaza 后面保留fvc也会出现跟前面一样的错误 no matching function for call .....
还测试过仿照李老师之前的建议改成k_(), 也是不行 -
@李东岳 李老师好~ 这样的话((2.0/3.0)*alpha()*rho()*divU, k_()) + (alpha()*rho()*epsilonByk(F1, F23), k_) 不报错啦,但是后面的ddt(alphat, rho, k_) 去掉fvc::,就不能用ddt来进行对时间的求导了,后面的div(alphaRhoPhi, k_)也会报错:
-
@李东岳 谢谢李老师一早就回复学生! 改成k_()还是报一样的错误:
-
请教各位老师~学生想看看湍动能方程左右两边的差值,于是将fvm改为fvc,就不是隐式方程了,而是直接显式求差值。这种方法在openfoamV 2.4 0上成功了,但是在openfoamV7上会报错,代码如下:
报错如下,显示SuSp中(2.0/3.0)*alpha()*rho()*divU与 k_类型不一致?我开始以为是SuSp的问题,因为这个代表根据rho的正负决定用隐式还是显式,但是改成Sp, 还是同样的报错,请各位老师指点下迷津~
-
@bestucan 谢谢回复~ 主要是2%的条件放在原来的网格上又能算,原来的网格跟现在的网格只是相当于平移了一小段距离而已。
-
@李东岳 是的~编译成功了! 给李老师打call!
-
请教各种大神,想通过X方向速度的大小限制一个对称张量nonlinearStress的作用范围,满足小于39.86或者大于41.8,就将这个张量设置成零。如下:
报错说不应该写成U.component(0)[celli], 我用mag(U.component(0))或者直接用U.component(0)都不行。那应该怎么写呢?我理解的U.component(0)已经是标量了。可以写成k_[celli],为什么不能写成U.component(0)[celli]?烦请各位老师指点一下 -
@xpqiu 您是对的,是我犯低级错误了,我定义的小量small_val在这个要修改的式子后面,放到前面就可以了。谢谢
-
@xpqiu 其他行代码也调试完了,就剩这个地方了,是我读取信息有问题么?
aij_ ( IOobject ( "aij", runTime_.timeName(), mesh_, IOobject::MUST_READ, IOobject::AUTO_WRITE ), mesh_ ),
我是这样读取的,我用Info是可以打印出来aij各个分量的值的
-
@xpqiu
问题就出现在这里,我把这个注释掉就能用 -
