@队长别开枪 您好,最近在用您的PLIC工具,发现了一个问题,目前我还没有找到原因,不知您是否遇见过。
当我计算的时候,发现在纯水或者纯气体区域会出现另一相,二维和轴对称都出现了这个问题,用您的输出界面的writeplicfaces功能也发现,在本应该是纯水的区域产生了气体。黑色的是writeplicfaces输出的界面,粉色的是体积分数1e-8到9.9999999的单元,本来应该只在界面上。
litong189456
帖子
-
interPlicFoam -
Cellcells()不能并行,请问有什么替代的吗?Cellcells()不能并行,东岳老师是怎么做的?@东岳
-
关于interPhaseChangeFoam和boundedness的疑问@东岳
东岳前辈,我看您的一篇文章《Simulation of bubbly flows with special numerical treatments of the semi-conservative and fully conservative two-fluid model》,其中关于可压缩相方程boundness这里有一点没看懂,可以请您详细解释一下吗?
-
找到vof中interface的位置@队长别开枪 谢谢
-
找到vof中interface的位置@队长别开枪 您是做带有几何重构的VOF算法的,我想请问一下,现有的算法都是在不可压缩流体中使用,对于可压缩流体,这些几何重构算法(比如PLIC)还能适用吗,为什么现在没有相应的文章呢,是没有人做,还是说在算法上有难以解决的问题呢,这个问题困扰我好久了。
-
关于相方程有界性的疑问。大家好,关于文章《Simulation of bubbly flows with special numerical treatments of the semi-conservative and fully conservative two-fluid model》中关于相方程有界性有一些疑问想要请教。
,
请问为什么速度散度是0,相分数就是0到1之间呢?
公式30的等号右侧在每一个相分数是0的时候,并不等于0啊。
请问有详细的讲这方面的书或者文献吗?
-
怎么让交界面更加平滑@yhdthu 看了一下他的文章,发现就是基于不可压缩流体来推导的方程,您觉得能够推广到可压缩流体吗?
-
压力方程和压力修正方程我还得更深入的阅读代码了,太感谢了。
-
压力方程和压力修正方程@李东岳
好的,谢谢东岳老师。 -
压力方程和压力修正方程@程迪
您写的博客实在太详细了,关于openfoam的piso算法,1.这个是由piso.correct()控制的,而piso.correct()是由变量label corrPISO_控制的。
2.重复的时候,UEqn所引用的U是有更新的。所以用UEqn构造的UEqn.A(), UEqn.H()也可能会有所更新。之前有帖子曾经讨论过这个问题,http://www.cfd-china.com/topic/589/关于piso循环的二次修正的一个疑问/15 。
@李东岳 在 关于piso循环的二次修正的一个疑问 中说:
piso循环的二次修正是建立在第一次修正的基础上的。第二次修正的连续性方程是涉及到u**。上面的代码里,UEqn并没有做更新。如果忽略函数fvc::ddtCorr(U, phi),pEqn也是没有变动的。
问题1: 这是不是就意味着对同一个pEqn重复一次迭代运算?虽然构建的速度矩阵
Ueqn
没有更新,但是HbyA
有变化,因此求解的pEqn
不是同一个pEqn
问题2:我对问题1的理解是,在icoFoam的算法里,速度u通过连续性方程被隐性的耦合到了pEqn里面。第二次的修正是没有必要的。这与原始的PISO算法有区别。请问这样的理解对吗?
不是很清楚你说的哪个二次修正,如果你说的是楼上指的非正交修正,一般情况下不需要进行,除非在那个
potentialFoam
中。因为这个求解器没有进行速度-压力耦合迭代。为什么Ueqn没有更新,但是HbyA有变化,HbyA不是等于UEqn.H()/UEqn.A()吗? Ueqn没有更新,那么UEqn.H()和UEqn.A()应该没变啊,为什么HbyA反而有变化。
-
压力方程和压力修正方程@李东岳
感谢东岳老师。- 主要原因是教材都非常老了,经典教材第一版写的时候都是90年代。同理,教材都是采用的交错网格。虽然同位网格有介绍。如果2018年有人写一本新的CFD巨著,很有可能用的就是压力方程而不是压力修正方程。
您的意思是压力方程和压力修正方程都一样,还是说压力方程相对于压力修正方程更有优势?
- 但为了遵守SIMPLE算法的基本思想,压力修正方程的介绍还是有必要。但是你看PISO直接用的就是压力泊松。但相对于PISO,SIMPLE更容易理解因此教材中主要介绍原始的SIMPLE压力修正。
我看computational methods for fluid dynamics等教材, PISO也是用压力修正方程推导的。
是不是对于可压缩的压力基计算,压力修正方程更适合一些呢?
对于压力方程:
只有是rho=a*p这种形式的状态方程才可以直接把对流项里面的rho换成p。
但是对于压力修正方程:
对于任何状态方程都是可以用的。
谢谢您! -
压力方程和压力修正方程请问一个压力基的的问题,压力方程和压力修正方程的区别到底是什么,为什么几乎所有的教材在讲述simple和Piso算法的时候都是用的压力修正方程,但是openfoam里面却全是压力方程?
-
compressibleinterfoam的压力突变问题。@mohui
考虑过,但是刚开始压力发生这种令人不解的变化,之后压力又能够恢复正常,气泡脉动在流场产生的压力又在合理的范围内。但是我对程序进行定点调试,就发现经过我图3的代码之后,压力就突然变了。 -
compressibleinterfoam的压力突变问题。@李东岳
气泡内部初始压力是高于外界的,所以气泡会膨胀。但是发现布置的probe测点压力不太对的时候,就让时间步特别小1e-9,结果两个时间步之后,压力就不对了。 -
compressibleinterfoam的压力突变问题。请教一个问题,compressibleinterfoam计算气泡膨胀的时候压力场问题。我的时间步选择是1e-9,按理说经过有限几个(4-5个)时间步,由于气泡的膨胀产生的压力扰动还根本没有传播到远处,一定范围外的压力应该是初始时候的压力,即压力随着水深增加。 1e-9时刻,压力分布还是合理的,如图1。但是2e-9的时候,流场的压力产生了一个很大的变化,如图2。
图1
图2

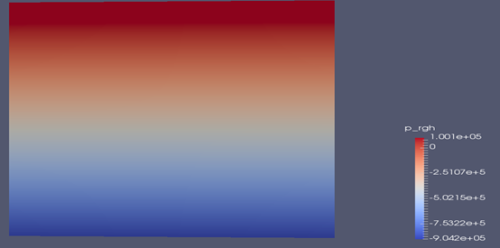

经过我对程序的调试,发现在2e-9解压力方程之后,压力发生的突变,解压力方程代码如图3。没经过这段代码之前,p_rgh合理分布(图4),经过图3的代码之后,p_rgh发生了很大的变化(图5),
图3
图4
图5
请问这是什么问题? -
对于Open FOAM 模拟波浪的一些思考@lxjcfd
请问您那里有第三篇文章的原文吗,在网上怎么找也找不到。[3] Weller, H.G., 2002. Derivation, modelling and solution of the conditionally averaged two-phase flow equations. Technical Report TR/HGW/02. Nabla Ltd -
compressilbeinterfoam质量守恒问题?@李东岳
好的,谢谢东岳老师。 -
compressilbeinterfoam质量守恒问题?@李东岳
请问您说的Bug的意思是说这是算法本身的问题吗? -
compressilbeinterfoam质量守恒问题?@random_ran
如果仅仅想要加密网格的话,计算量太大。我想请教这个质量不守恒是什么原因导致的,是算法本身的问题吗? 有人说是使用了状态方程(而不是解能量方程),也有人说是数值扩散(Numerical Diffusion)。因为我也刚刚接触发现这个问题,还不是很懂。 -
compressilbeinterfoam质量守恒问题?@李东岳
谢谢东岳老师,我算的是轴对称的例子。
