我用fluent VOF模拟近自由液面下的圆柱得到的升力特别大，与文献不符，是不是应该减去浮力才是真正的升力，reference value这些都设置对了

pressure-outlet 水中还会进入空气

fluent仿真自由液面，选择vof，没有选择open channel ，经过patch后，设置 pressure-inlet 计算时，整个液面往下走，设置velocity-inlet时出现下图情况：请教大家这是怎么回事

就是简单的翼型震荡俯仰运动

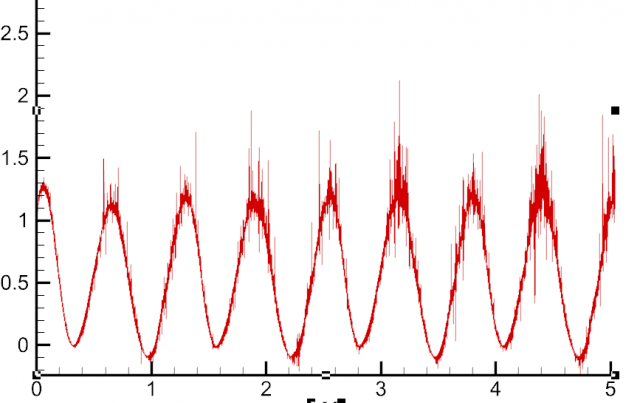

如图曲线震荡严重，曲线是对的，但是毛刺太多震荡太厉害，这个还算好的，有些算出来震荡更厉害，看着就是一条超级粗的实线，是因为不收敛吗，每个时间点上振荡这么厉害

三维大变形，我基本是想舍弃fluent动网格了，觉得IBM比较好，但IBM基本都是和LBM（师兄在用）或者自己编的CFD算法结合起来用（我们并没有代码）。。所以在想要不要用OpenFOAM（师兄在用），纠结linux系统，完全没用过，大神们给点建议吧

三维大变形问题继续用fluent动网格计算是否合适，时间长，容易负网格，其他有什么好方法呢

出现负网格不能继续算是肯定的，没出现也不能继续算就有问题了吧，重新算也不行，什么设置都没变呀

动网格计算，GRID_MOTION，自动保存步长是5（以前的网格容易出现负网格我就一直调的很小），但这次的网格还可以，从0s算到了0.001s,步长是1e-7s,迭代次数30，保存了超多的cas.dat，吃个饭回来就把一个盘给占满了，fluent提示磁盘没有空间的错误，并没有提示负网格，我查看了网格也没有负网格，我就从最后一次保存的cas.dat开始继续算，刚走几步（一个步长都不到）就说负网格，我又从中间任选一个cas.dat开始算也是走几步就说负网格，怎么可能呢，如果中间的有问题之后的是怎么算出来的呢，最后我用最初没算时保存的cas.dat重新算，又是一个步长不到就提示负网格，这很奇怪呀，到底怎么回事呢

每次都是看运气，关了网格重新生成有时候可以，不关直接重新生成是一点都不变，而且有时两个域相交的边节点不对应，非结构网格真的好任性

设置每个part的网格尺寸，我经常遇到的情况就是改变maximum size，改的很小网格也不变

这是我的耦合运动的UDF：

#include "udf.h"

#define A   0.075            /*   heave amplitude,m    */
#define theta 0.4    /* rotational speed, rad   */

DEFINE_CG_MOTION(NACA0012_UDF,dt,cg_vel, cg_omega, time, dtime)
{
  cg_vel[0] = 0.0;
  cg_vel[1] = A * 5.03 * cos(5.03 * time);
  cg_vel[2] = 0.0;

  cg_omega[0] = 0.0;
  cg_omega[1] = 0.0;
  cg_omega[2] = theta * 5.03 * cos(5.03 * time + 0.5 * M_PI);
}

预览时直接就绕前缘点一直转圈，我直接算后运动没有抬头只有低头到平，之后我修改UDF只升沉，预览时从原点上去——下来至平衡点——上去——下来至平衡点，正常位移应该是sin函数，上去下来继续下再上去，我不知道问题出在哪了，就两个三角函数不知道到底是哪里不对

水中Re=40000，c=100mm，第一层网格高度给0.5mm以下，尾部圆弧边界层就挺好的，由y+算出来的y是1.25mm，尾端边界层就乱了

很简单但始终没闹清楚的问题，二维模型的参考面积到底怎么设置，如果是个平板呢
