@东岳 好的，明白啦，我试一下。谢谢东岳老师。

@东岳 东岳老师，我大致明白在OpenFOAM里面怎么设置AMI，有相关的tutorial。我就是不太明白怎么在ICEM设置这个边界。是不是需要在几何中加一条代表AMI的实线，然后把这条实线创建一个part（类似于Inlet那样），再沿着这条实线切割一下块？但是这条实线应该和哪个块关联呢？

@东岳 呃。。。是这样的。我一开始就是算的没加的，针对heave振幅比较小的情况还行。但是我想算heave振幅很大的情况，所以会导致尾翼后方网格变形很大，运算出问题。
所以我想着在后面加一个AMI，让尾翼后面的网格保持不运动。之前看论文，有这样操作的，但用的不是OpenFOAM。

@roykie

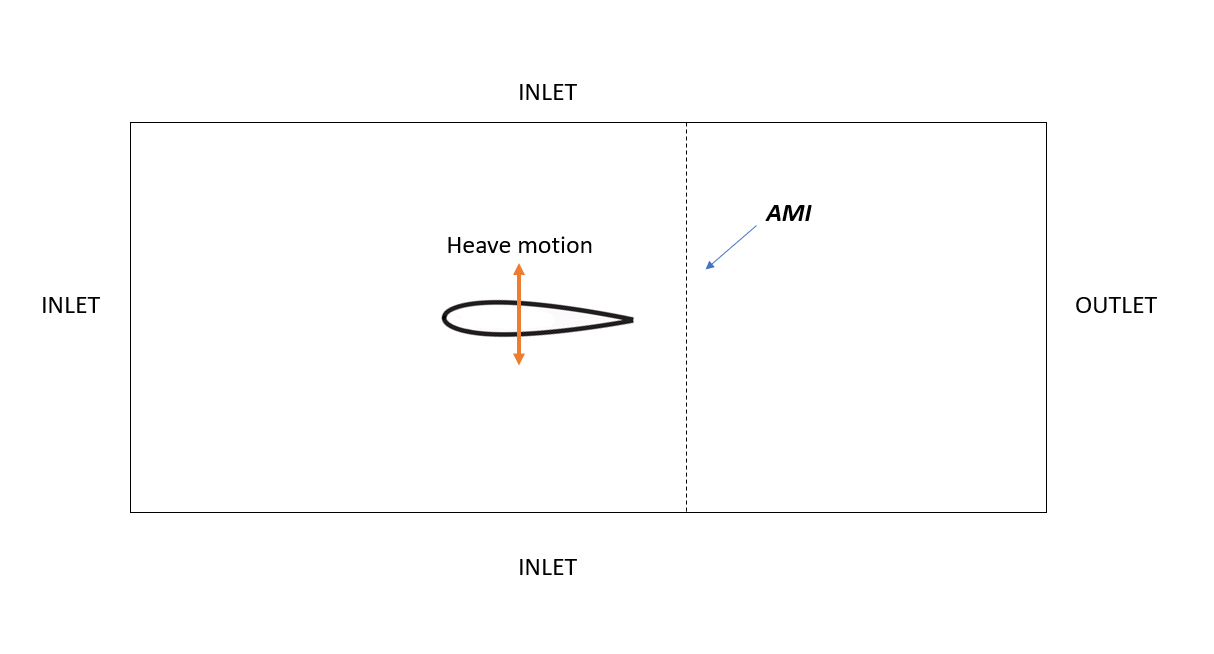

如图是我要算的模型，一个二维的震荡翼，模拟仿生推进的。
想在虚线位置加一个AMI的滑移边界。

请教一下：我想在OpenFOAM里面设置一个AMI边界，请问我用ICEM画的网格怎么设置这个边界？
需要在ICEM的几何模型中加入一条对应这个边界的实线吗？
我用的结构网格，所以这个边界附近的块怎么划分和关联？

第一次用AMI这个东西，希望有经验的大神分享一下，万分感谢。

注册成功，非常感谢~
