谢谢李老师的回复，我去试一下ESI的SHM。
目前看来如果将质量控制降低一些，尤其是对正交性要求降低，边界层看上去会好一点。但是我之所以用SHM，就是因为它可以一开始就将网格质量直接作为控制参数。

@gogo 请问你现在有在边界层生成功吗？我看了一下你的文件，觉得你的边界层网格设置的不好，finalThickness太小，这样即便生出来长宽比也会很大

本人最近刚开始使用SHM生成一个飞机的半模网格，发现边界层总是没法达到想要的效果。具体来说有曲率的物面上效果不好或根本长不出来，但是在比较平的物面上边界层可以长出来。我想要的效果是使得边界层尽量平铺物面长出来。

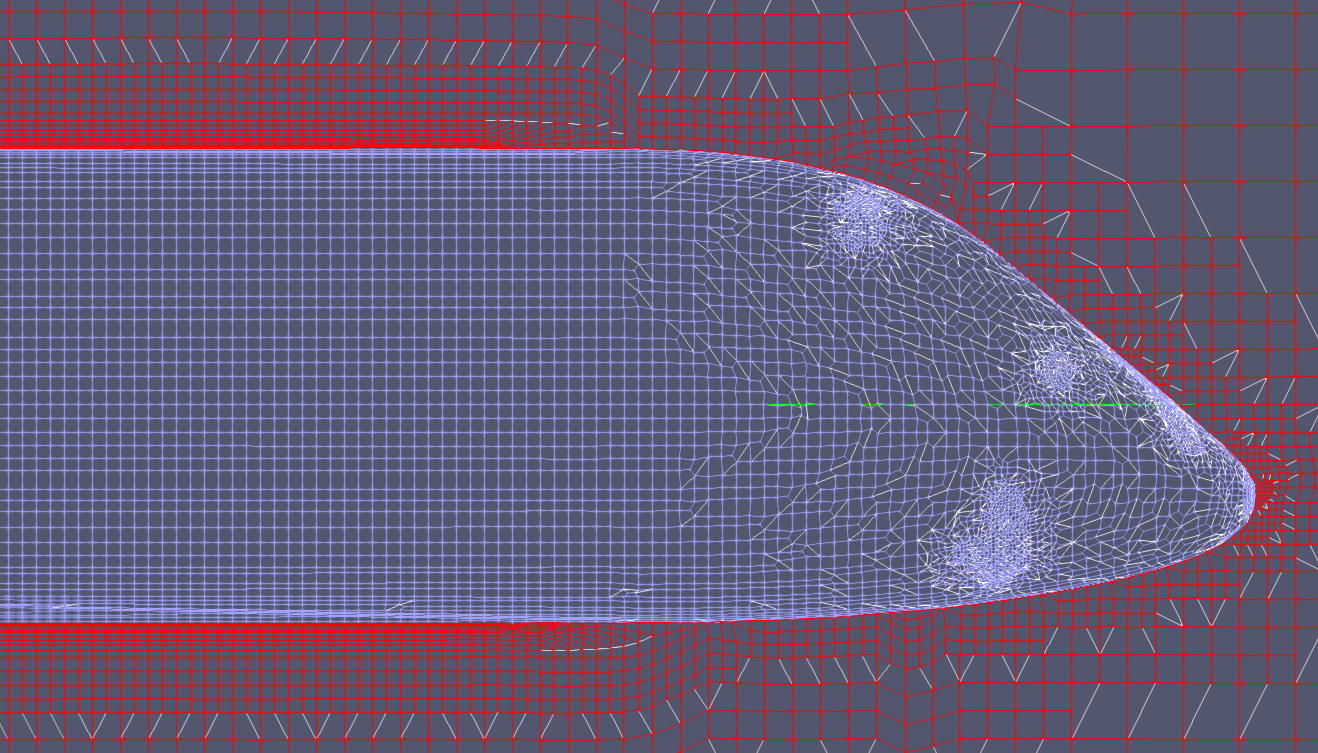

如下图机头部分

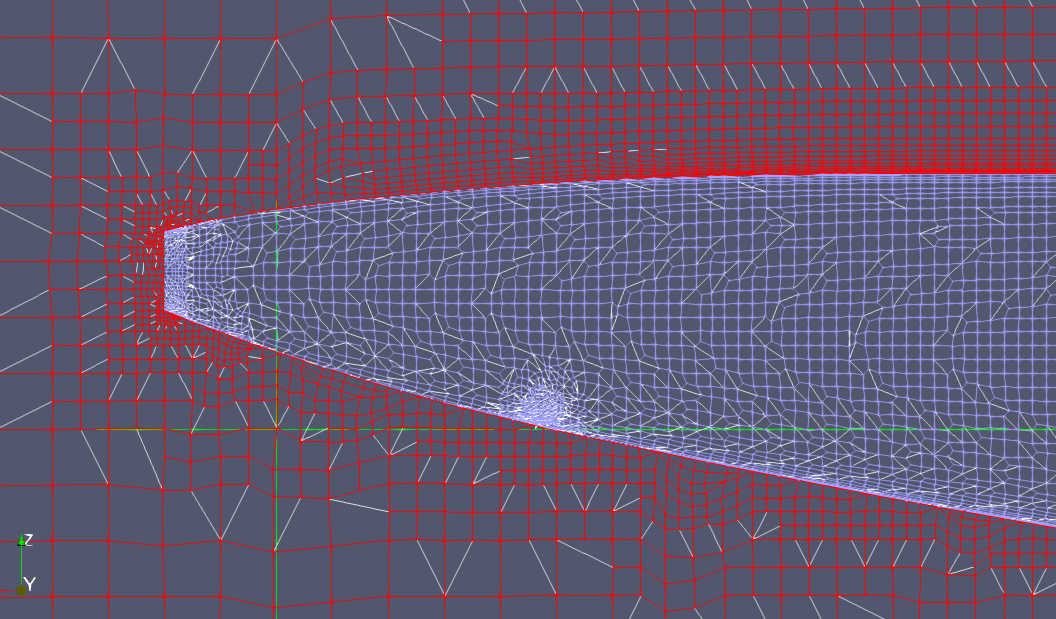

机尾

我调节了挺长时间参数，总是没有什么改进，请问各位这种问题有什么解决的办法？主要修改什么参数？
贴上snappyHexMesh的配置，希望有哪位大神可以帮忙看看哪里有问题，我的surfaceFeature的 includedAngle取的是150°

castellatedMesh true;
snap            true;
addLayers       true;

geometry
{
    aircraft
    {
        type triSurfaceMesh;
        file "aircraft.obj";
    }

    refinementBox
    {
        type searchableBox;
        min (-30 -30 -30);
        max (45 0 30);
    }
};

castellatedMeshControls
{
    maxLocalCells 5000000;
    maxGlobalCells 50000000;
    minRefinementCells 3;
    maxLoadUnbalance 0.10;
    nCellsBetweenLevels 3;//1;

    features
    (
        {
            file "aircraft.eMesh";
            level 8;
        }
    );

    refinementSurfaces
    {
        aircraft
        {
            level (6 8);

            patchInfo
            {
                type wall;
                inGroups (wingGroup);
            }
        }
    }

    resolveFeatureAngle 30;

    refinementRegions
    {
        refinementBox
        {
            mode inside;
            levels ((1E15 4));
        }
    }
    locationInMesh (-10 0 0);

    allowFreeStandingZoneFaces no;//true;
}

snapControls
{
    nSmoothPatch 3;
    tolerance 1;
    nSolveIter 300;
    nRelaxIter 5;
    nFeatureSnapIter 10;
    implicitFeatureSnap true;//false;
    explicitFeatureSnap false;//true;
    multiRegionFeatureSnap true;//false;
}

addLayersControls
{
    relativeSizes true;

    expansionRatio 1.2;
    finalLayerThickness 0.5;
    minThickness 0.05;

    layers
    {
        "aircraft.*"
        {
            nSurfaceLayers 10;
        }
    }

    nGrow 0;
    featureAngle 180;   //30;
//    slipFeatureAngle 75;

    nSmoothSurfaceNormals 1;
    nSmoothNormals 3;
    nSmoothThickness 10;

    maxFaceThicknessRatio 0.5;

    minMedianAxisAngle 80;//90;
    maxThicknessToMedialRatio 0.3;

    nBufferCellsNoExtrude 0;
    nLayerIter 100;

    meshQualityControl::relaxed;
    nRelaxedIter 20;
    nRelaxIter 8;
}

meshQualityControls
{
    maxNonOrtho 55;
    maxBoundarySkewness 20;
    maxInternalSkewness 4;
    maxConcave 80;
    minVol 1e-13;
    minArea 1e-13;  //-1;
    minTetQuality 1e-30;    //1e-15;
    minTwist 0.05;//0.02;
    minDeterminant 0.001;
    minFaceWeight 0.05;//0.02;
    minVolRatio 0.01;//-0.01;
    minTriangleTwist -1;

    nSmoothScale 4;
    errorReduction 0.75;

    relaxed
    {
        maxNonOrtho 65;
    }
}

debug 0;
mergeTolerance 0.001;

@东岳 东岳老师，问题已解决。非定常计算一开始要求时间步长要比较小，先得到一个较稳定的流场，在别的求解器里可能会先用稳态求解器算一个初场。而我上面的算例一开始时间步长较大，到后面越来越不稳定最终发散。开始用变时间步长让对应的库郎数从1以下慢慢增加即可。

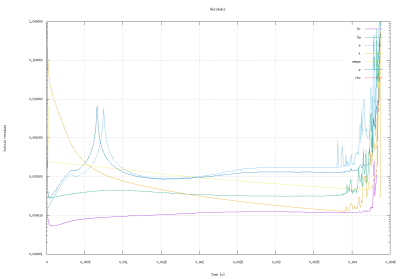

最近使用rhoPimpleFoam算一个翼型的气动特性，总是在算很长时间后突然发散，发现p和e的残差在不断增加最后导致发散

我计算时取的时间步长基本让最大库郎数稳定在80以下，pimple设置如下：

 73 PIMPLE
 74 {
 75     momentumPredictor yes;
 76     nOuterCorrectors 15;
 77     nCorrectors     4;
 78     nNonOrthogonalCorrectors 1;
 79     rhoMin          0.1;
 80     rhoMax          5.0;
 81     pMinFactor      0.5;
 82     pMaxFactor      2.0;
 83
 84 }

空间和时间离散格式如下

 18 ddtSchemes
 19 {
 20     default         backward;
 21 }
 22
 23 gradSchemes
 24 {
 25     default         Gauss linear;
 26     limited         cellLimited Gauss linear 1;
 27     grad(U)         $limited;
 28     grad(k)         $limited;
 29     grad(kU)        $limited;
 30     grad(omega)     $limited;
 31     grad(omegaU)    $limited;
 32 }

 33
 34 divSchemes
 35 {
 36     default         none;
 37     div(phi,U)      Gauss linearUpwind limited;
 38
 39     turbulence      Gauss linearUpwind limited;
 40     energy          Gauss linearUpwind limited;
 41
 42     div(phi,k)      $turbulence;
 43     div(phi,kU)     $turbulence;
 44     div(phi,omega)  $turbulence;
 45     div(phi,omegaU) $turbulence;
 46
 47     div(phi,e)      $energy;
 48     div(phi,h)      $energy;
 49     div(phi,K)      $energy;
 50     div(phi,Ekp)    $energy;
 51
 52     div(phiv,p)     Gauss upwind;
 53     div((phi|interpolate(rho)),p)   Gauss upwind;
 54
 55     div(phi,ReThetat)  $turbulence;
 56     div(phi,gammaInt)  $turbulence;
 57
 58     div(B)          Gauss linear;
 59     div(meshPhi,p)  Gauss linear;
 60
 61     div((nuEff*dev2(T(grad(U))))) Gauss linear;
 62     div(((rho*nuEff)*dev2(T(grad(U))))) Gauss linear;
 63     div(nonlinearStress) Gauss linear;
 64
}

网格是blockMesh做的，比较简单，因为要保证边界层密度所以纵横比比较大。请问导致发散的主要原因是什么？什么方法可以改善？我个人不希望再降低时间步长，因为目前已经很小了，采用pimple算法也是由于它能够在较大的库郎数下计算。谢谢各位！～

@longming 你好，我在使用rhoPimpleFoam时遇到了同样的问题，请问你的问题现在解决了吗？
