@anubis 另一种并行方式也用过，无效

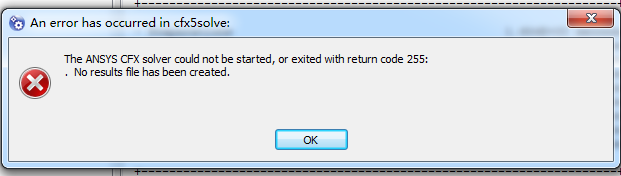

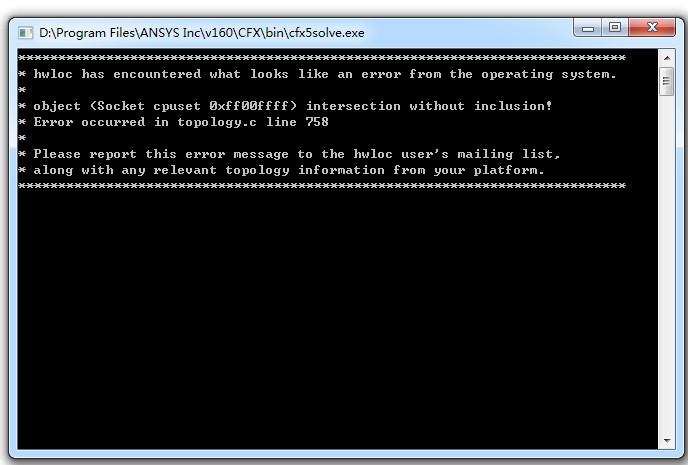

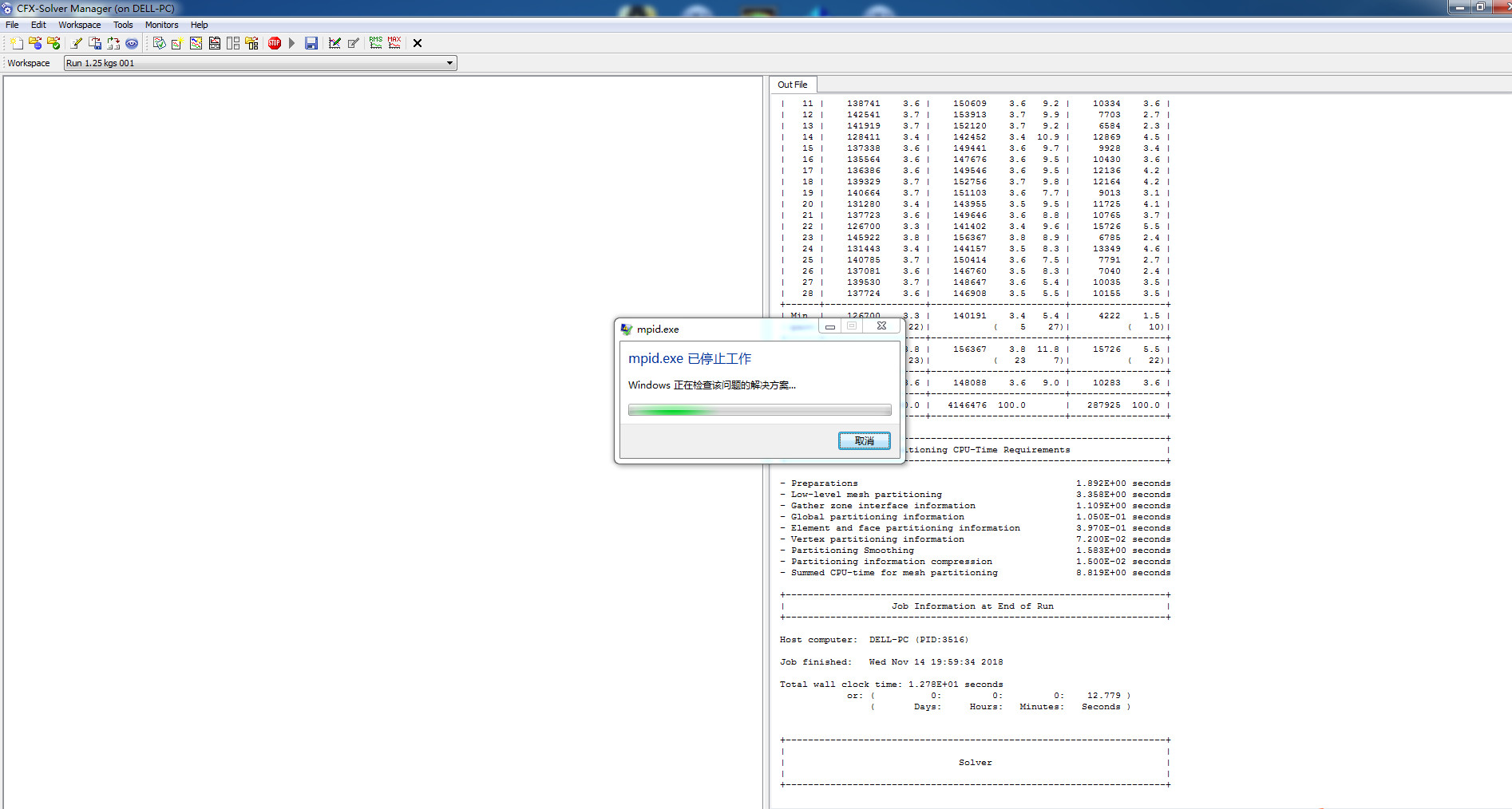

课题组新配置的服务器，安装好ANSYS 16.0版本后，fluent多核并行没有问题，但CFX就会出错（如上图所示）。
奇怪的是，本人在近几个月一共接触了三台新配置的服务器，win7和win10系统皆有，安装好ANSYS后运行fluent没问题，但运行CFX均出现如上为题。
重装软件及系统，均未能解决。
诚求解决方式！

某些离心压缩机叶轮扭曲度比较大，划分块的时候很难保证块各条边的正交性，尤其是贴着曲面的块，稍有一定角度的倾斜，加密网格时就非常容易出现负网格。

除了手动调节节点使块尽量垂直于壁面之外，在分块操作等方面还有哪些技巧能有效地保证壁面网格的正交性？

离心压缩机叶轮单流道，设置旋转周期交界面（Rotational Periodicity），初次设置完成如图一

图一（模型一）

后来发现模型一有误重新修改得到模型二，画好网格后再次导入并设置交界面，出现了不一样的显示效果，如图二

图二（模型二）

绿色高亮部分为需要设置的旋转周期交界面 int_A 和 int_B。按照以往的设置经验，设置好旋转周期交界面后，每个面的每条边都会有紫色箭头包围，如图一；然而这次却出现如图二所示的问题，即两个交界面的轮盖侧边线未出现围绕的紫色箭头，而其他三条边显示正常。

当前模型网格皆为用 ICEM CFD 画的结构化网格。尝试使用非结构网格划分模型二，设置旋转周期边界条件后未出现图二显示的问题，因此个人认为模型没有问题，可能是后者划分的结构网格有问题。

希望有大神能解答一下，为何会出现图一和图二两种不同的显示情况？图二的情况是否会对模拟结果产生影响？

感激不尽！

@李东岳 刚注册CFD中文网，竟然就刷到了自己本科时画的网格。这个问题搬运自我本科时在知乎的提问，当时只接触过gambit，根本不懂什么分块技巧，一直试一直画通宵过好几次，最后经由知乎里这个问题下他人的启发，用solidworks重建模型并分块，最后解决了这个问题。已经过去三年，翻箱倒柜找到了当时的一点资料：

（最好的方案网格质量在0.3以内）

读研之后就开始用ICEM画网格了，作为结构网格的绝对拥趸，仍每日练习，痛并快乐着......午休期间翻到此贴，顿时精神百倍，感慨万千。
