@李东岳 李老师，是这样的，我是要算流固热耦合，所以是画了多个块，外面一圈是固体区域

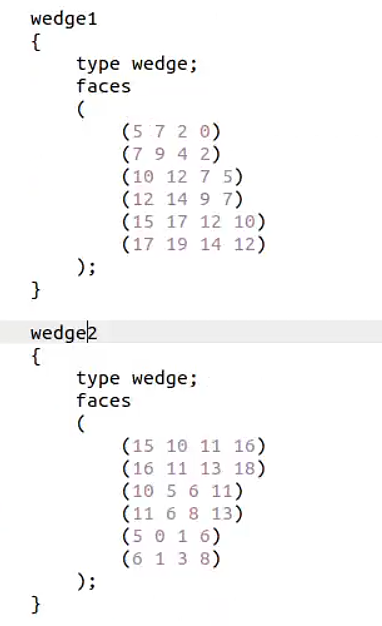

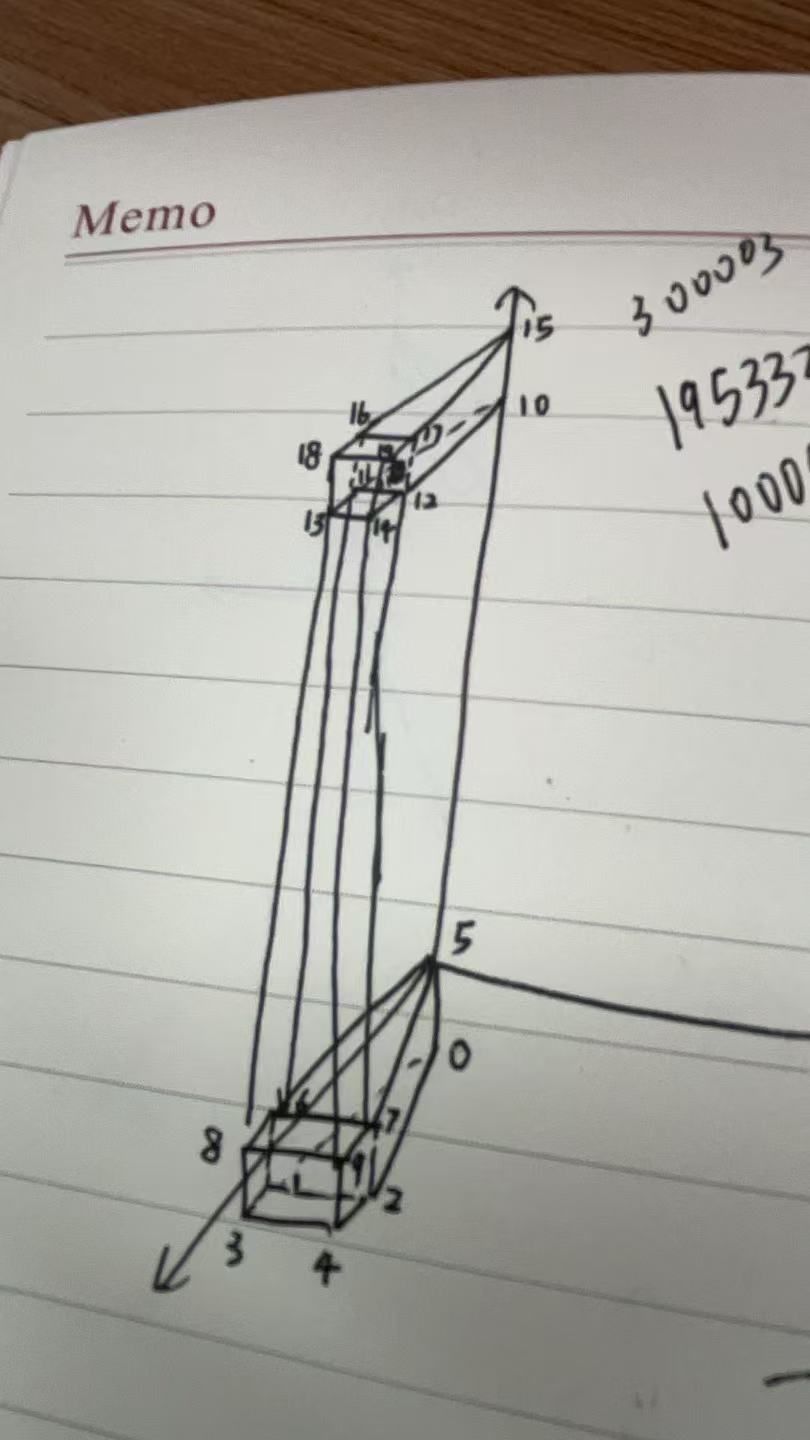

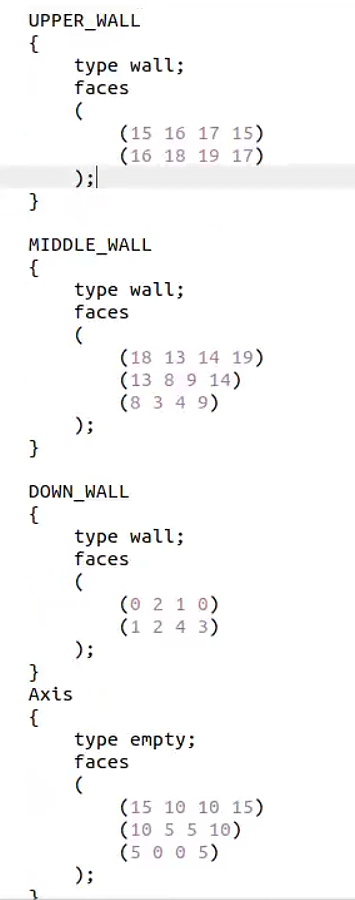

@李东岳 李老师您好，感谢您的回复，我这个wedge设置就是参考您之前的一个帖子，轴线用empty，两侧用wedge边界条件，这个是几何的简图以及wedge的便捷条件设置，请教一下您，哪里有问题呢

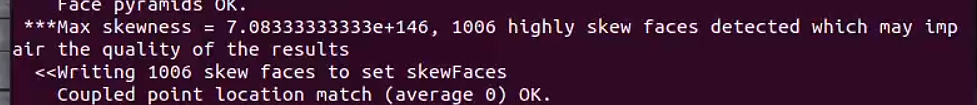

利用blockMesh计算网格时，轴线上skewness过大导致网格出现问题，但是网格很简单就是一个长方形切得，不知道为什么
1006个网格就是轴线上的那一层网格

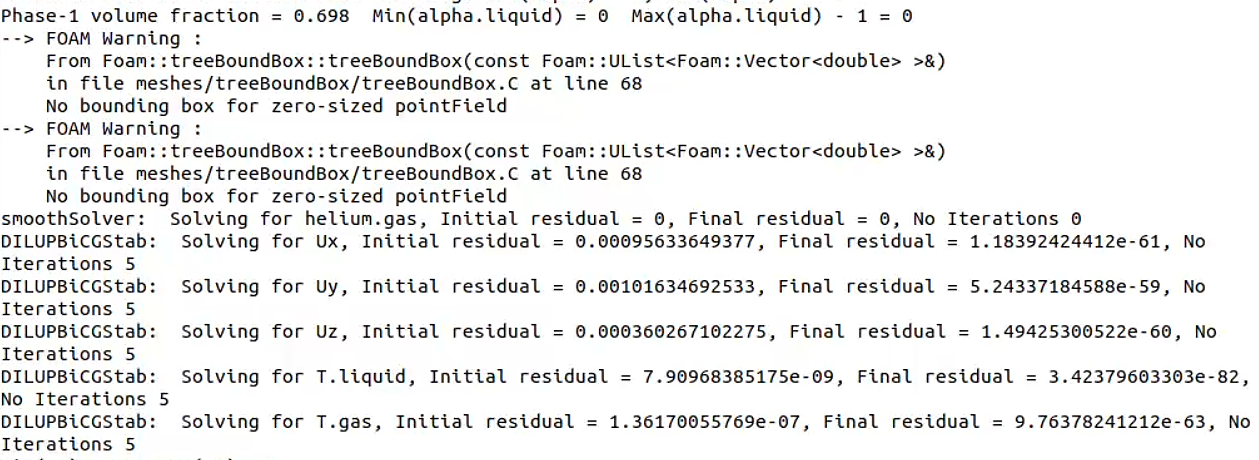

在计算流固热耦合的两相流时，出现warning：no bounding box for zero-sized point field
虽然依旧可以计算，但是计算结果phase1-volume fraction不演化，因此应该是哪里出现了问题，想请教一下老师们，该问题如何解决，网格使用的是blockMesh画的轴对称网格，两面使用wedge边界条件

例如我想提取这个区域中间轴线上的温度值，这个怎么提取，我只知道利用singleGraph提取一条直线上的但是两个椭圆曲线怎么提取呢

@李东岳 在 wedge的使用 中说：

把你的symmetryPlane改成symmetry试一下

哦，能计算的话就没问题。symmetryPlane非常严格。

另外，wedge应该使用wedge，不是对称面

李老师我就是用的wedge出现的这个warning我只是把他命名为symmetry了

求朋友们帮忙解答一下，感觉是影响结果了对称轴处流场出现了一个向上的速度，请问其他使用轴对称模型的朋友有遇到这种情况吗

请问在icem中画好网格计算之后出现这样的warning是正常现象吗，可以正常计算 但是不知道会不会影响计算结果，网上解决方法包括改controldict什么的我都试过了没有效果还是有相同的warning

想请问一下openfoam中symmetry与wedge的区别 轴对称模型可以用symmetry吗

@风云5091 icem里面有一个把两条边映射到一条边的操作 一用就可以 先切一个长方体然后把长方体两条边合并

@李东岳 我打开尝试了一下 是的 谢谢李老师 非常感谢

@李东岳 好的老师 感谢您 我试试 这个stl的尺寸怎么检查呢 我是用的spaceclaim直接导出stl文件的，然后把这个spaceclaim直接导入icem画网格的 应当没什么问题呀

@李东岳 ICM-12.rar
这是网格李老师 如果一起上传的话会超过大小 我把网格和case 分别上传了
solver本身没什么问题之前用cylindertocell试过区分流固区域并且split是没问题的

@李东岳 NASA_calcul_micro.zip

@李东岳 是的李老师 是封闭的

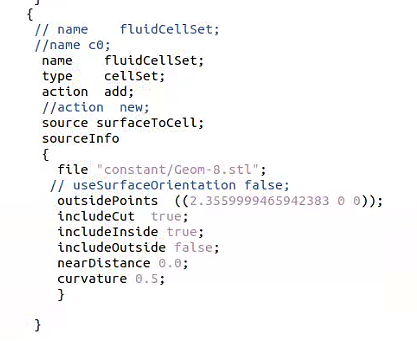

想请教一下 这里采用stl做出的面进行一个区域的toposet 但是为什么没有效果有没有懂得大神指导一下

这里stl保证是一个坐标系，因为直接在网格的原始几何文件中抠出来的

在toposetDict里我想切除一个椭球不知道哪个source可以实现，看网上说有一个rotatedBoxToCell也不行，不知道OpenFOAM里有没有设定一个切的几何函数关系的地方

@李东岳 在 质量入口边界 中说：

你考虑的是多相流还是单相流

李老师您好，感谢您的回复我考虑的是多相流，但是入口处只有气体，也只有气体进入

想请教一下各位老师和同学们，我想设定一个质量流率入口边界条件，但是是一个由氧气和氦气构成的双组份的环境，因此想入口气体中既含有氧气还含有氦气，比如质量流率为0.5kg/s 但是其中0.25kg氧气和0.25kg氦气，请问这种条件下怎么设置边界条件呢？我现在是利用flowRateInletVelocity

    Inlet
    {
        type flowRateInletVelocity;
        massFlowRate constant 0.5;
        rhoInlet 0.4;
    }

但是rhoInlet不知道怎么设置？

icoReactingMultiPhaseInterFoam就是多相流多组分的求解器把
