@bestucan ansys内也可以设置导出cgns格式的结果的。我再了解一下blender,谢谢您
Yan
帖子
-
-
@bestucan Ansys的结果可以渲染嘛?
-

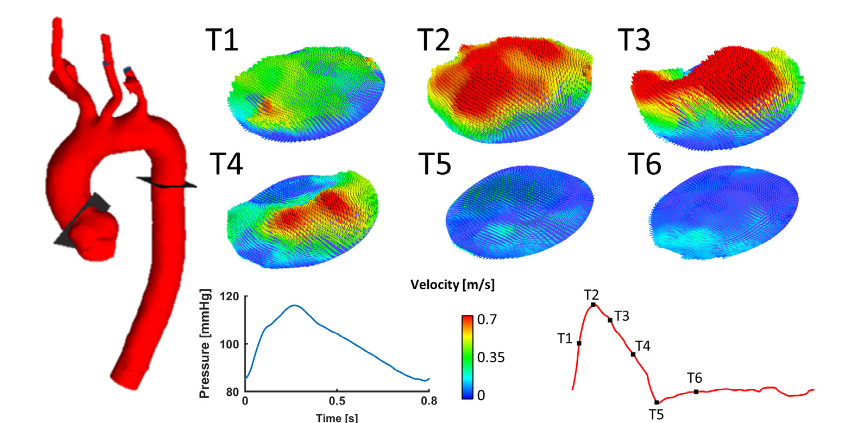

看一些大佬的主页会有很炫酷的流体仿真动画,比较感兴趣。不知道有没有人试过用blender之类的软件对自己的cfd结果渲染,生成动画?可以提供一些相关信息吗?
-
@李东岳 那怎么实现流线图、等值面图等只显示我们感兴趣的区域内的结果呢?
-
@李东岳 后处理不管延长部分的话,是否划分网格的时候就需要将计算域和延长部分划分为不同的body呢?
-
纯理论问题的探讨。因为看文献时,同一个问题,有人延长有人没有延长。延长进出口是为了增加计算的稳定性还是单纯让进出口边界的流动更充分?或者是为了避免回流?如何判断是否需要对进出口进行延长?如果延长了进出口,那么进行后处理分析时需要去除延长部分吗?
-
@liyuan 你导出的时候@的Location输错了,可以右键在Locations里选择
-
在Ansys CFX中使用速度入口,opening压力出口计算单一入口双出口问题,发现由于两个出口的面积相差较悬殊,面积较小的出口算着算着就成为入口了,一开始入口流量等于两个出口流量之后。回流之后变成入口和面积较小的出口的流量之和等于面积较大的出口流量。这种情况应该如何解决呢?可以通过延长出口来减少回流么?

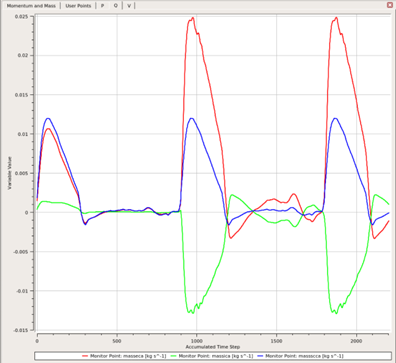

图中蓝线为入口流量,红色和绿色为出口流量*-1 第一周期后修改了边界条件,绿色的直接变成入口了
-
@firejet C_STRAIN_RATE_MAG,你想问的是这个吗?
-
如果是用workbench打开的fluent,应该如何设置并行计算呢?在Mechanical APDL中打开processors设置相应核数是会让workbench的每个组件都并行吗?
-
我遇到的问题与这个链接(https://forum.ansys.com/discussion/17434/geometry-disappears-when-cursor-is-moved-over-it )中的问题一致:不操作模型时模型可以正常显示,但需要选择几何的时候就不显示了。不知道是否有前辈遇到过类似问题。
-
我的模型是一个不规则的复杂形状,因此我选择画非结构化网格,但是看到有文献里是中心六面体网格,边界层为四面体问题网格。请问这是如何设置的呢?如果想搜索相关教程,应该使用什么关键词呢?我目前搜到的混合网格教程是将模型分成不同流体域,分别划分结构/非结构网格,再进行节点对齐,但这不是我想要的效果。谢谢!
搜到的教程示意图:
文献内的叙述如下:
-
问题已解决,通过观察设置找到了报错的原因,是输出的问题。但是还是不知道res.err文件应该如何打开
-
-

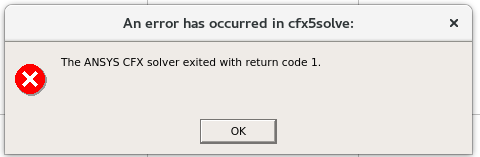

cfx计算到一半就意外退出了,显示的原因是 exited with return code 1
软件显示可以在软件运行目录下面的res.err文件中看到具体细节,我找到了这个文件,但是使用记事本打开是乱码,应该如何查看里面的细节呢? -
@bestucan 确实可以,谢谢您!
-
@bestucan 感谢您的解答。我是想获取cfx计算结果的三维壁面的参数,保存的cgns格式可以用tecolot打开,但我只知道在tecplot中导出二维截面/一维直线的数据,请问在tecplot或paraview中可以导出三维曲面的全部计算结果吗?
-
在导出结果格式的下拉菜单里只有CGNS一个选项,请问可以导出为ASCII/EXCEL/TXT格式吗?
-
@知远 感谢告知
-
@Leon-Zhao 哦哦,是的,我平常用的确实也就是您说的那几个模块,感谢答疑!
-
@Leon-Zhao 我本来是在笛卡尔坐标系算了一个case,但是想复现的论文是柱坐标系,所以想转换一下。后来发现到处速度的时候是可以直接导出我想要的柱坐标系下的速度的,所以问题算是解决了。不过还是好奇这是怎么操作的,这确实是ANSYS里的操作。可以看这个贴https://jingyan.baidu.com/article/148a1921f556fe4d71c3b192.html 不过我还没摸索出来怎么进这个操作界面。
-
如题,在手机上搜到了一个解决办法,但是第一步就没找到workplane,不知道有没有操作过的老师同学可以指教一下。或者在tecplot里可以将笛卡尔坐标系转化为柱坐标系吗? -
新手求教!想用下foam-extend的fsiFoam工具包来进行流固耦合计算。然后按照网上的教程依次安装foam-extend-4.0与fsiFoam,已经在虚拟机上安装成功,成功运行工具包里面的案例。但是在组里的服务器上安装的时候出现了问题,foam-extend4.0可以顺利编译安装,但是fsiFoam无法正常安装。原先以为是gcc版本的问题,于是又编译了gcc-5.4.0,与虚拟机环境中一致,但是还是会报错。报错如下:
fluidSolvers/finiteVolume/RBFMeshMotionSolver/RBFMeshMotionSolver.C:297:5: error: 'vector' is not a member of 'std' std::vector<unsigned int> movingControlPointLabelsVector; fluidSolvers/finiteVolume/RBFMeshMotionSolver/RBFMeshMotionSolver.C:297:17: error: expected primary-expression before 'unsigned' std::vector<unsigned int> movingControlPointLabelsVector; ^ fluidSolvers/finiteVolume/RBFMeshMotionSolver/RBFMeshMotionSolver.C:300:5: error: 'vector' is not a member of 'std' std::vector<unsigned int> movingControlPointPatchIds;
报错实在太多了,选取了局部,可能大概也许,其他报错和这些都是由同样的原因引起的吧。不知各位大佬有没有遇到过这样的报错信息。面对之,毫无头绪,不知如何下手进行修改。
