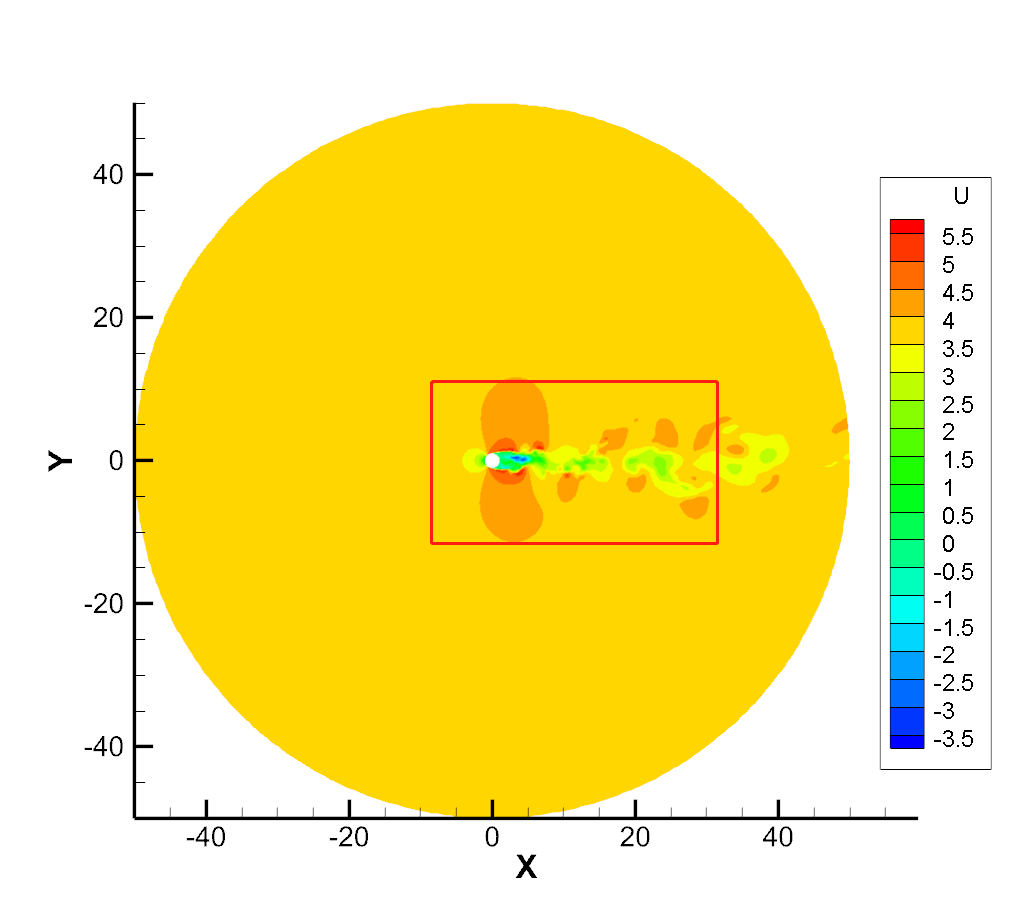

各位带佬好 我最近想用tecplot软件截取二维平面中红色框框的那一部分出来可视化,但是我不知道该怎么操作,求各位大神指点一二:
yfleung
帖子
-
-
各位带佬大家好,小弟最近在做一个雷诺数为3900的圆柱绕流。看到文献中有取圆柱后面一条线上的点做能谱分析的。

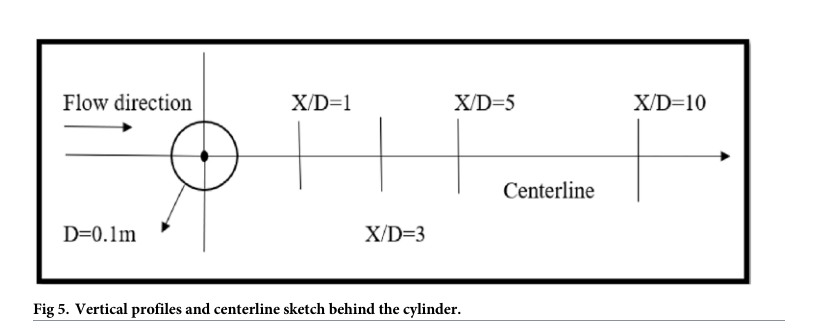

(如取下图X/D=5;或X/D=10处的一条直线上的点的速度取平均值)
最后得出了这样子的一维能谱图

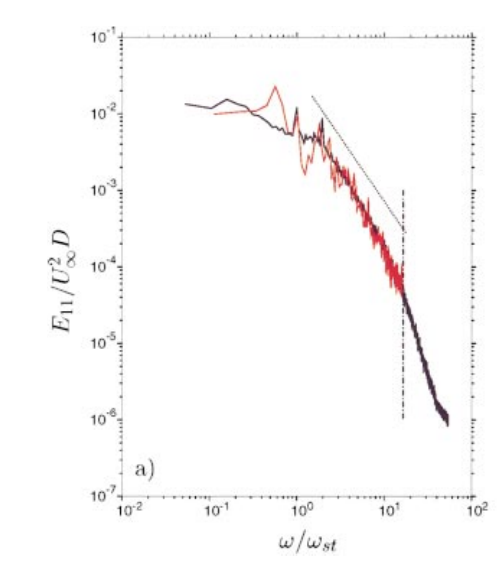

小弟对该图片的横坐标和纵坐标表达的含义都不是很清楚。只知道在红色部分区域好像是符合湍流的-5/3幂律关系。所以想向各位带佬请教该图片横、纵坐标代表的含义,以及制作的方法。
-

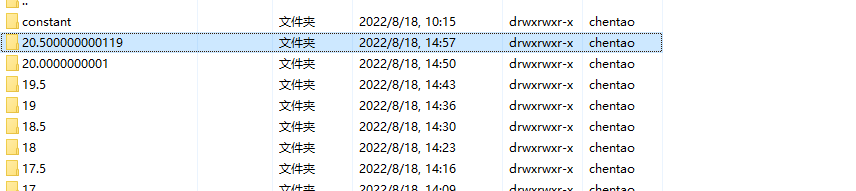

各位大佬下午好,我最近在跑一个微流道的圆柱绕流,网格尺寸非常小,然后计算的时间步长选取的也比较小,一个时间步长是5e-5,存储时间为0.5秒存储一次,当时在存储的时候会有小数点后几位出现,各位大佬有知道这是什么原因导致的吗
-
@李东岳 好的,谢谢 我已经找到对应的黏弹性算例了。
-
大家好,本人CFD小菜鸡一枚 ,想问一下各位大佬,在open foam-6的tutorials中有黏弹流体的算例吗?我导师最近叫我搞这个
-
您好 ,我最近也是想提取壁面的剪切应力,方便分享一下这个wallhearStress怎么使用吗?这个有具体的操作案例吗?
-
@wangfei9088 好的,谢谢你
-
各位前辈大家好,我最近在做一个三维的圆柱绕流,我用ICEM划分好网格导入到openfoam之后对边界条件进行了修改,主要修改的内容就是想将顶面和底面设置成周期边界类型。具体情况如下图所示。当时在修改之后checkMesh出现下面的错误,有大佬知道是咋回事的嘛?
-
@bingningmeng45 你好,请问您做圆柱绕流划分网格的话,要满足什么样的条件才是DNS啊
-
各位带佬上午好!

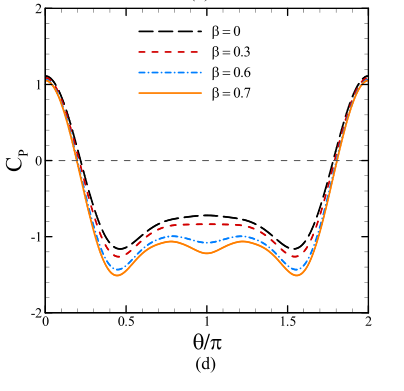

小弟最近在做一个二维圆柱绕流的算例,现在想绕着二维圆柱一圈提取数据,就是提取圆柱表面360°的数据,如上图的X轴所示,纵坐标提取U和P啥的。有带佬知道这该咋样实现嘛? -
@random_ran 您好,请问您这个圆形流域的网格是设置的维的吗?我最近也在做一个雷诺数是3900的算例,也是采用的圆形计算网格,流域的直径设置为50D,圆的周长(paiD)方向是480个网格,半径方向是400个网格,计算的Y+为0.06,但是用ICEM划分的是二维的,在做雷诺数是200时候阻力系数Cd和文献里面差距不大,但是在雷诺数是3900时,Cd是0.5的样子,和文献里面差距很大。对了,我是用的直接数植模拟,没有用湍流模型,但是3900雷诺数情况下的阻力系数差特别大。不知道是什么原因
-
@random_ran 您好,请问这三个参数我可以这么理解嘛?
magUinf是自己设置的来流速度
LRef是圆柱的直径
Aref 是圆柱的直径✖️网格厚度 -
@yfleung 好的,谢谢您
-

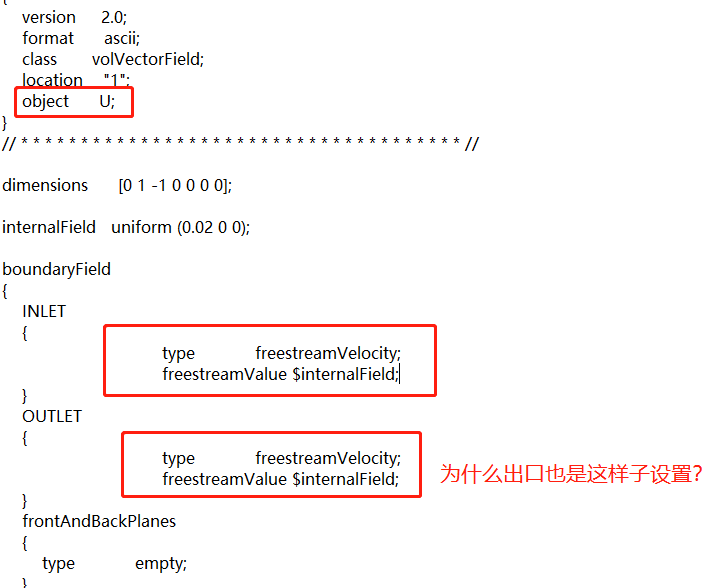

各位dailao下午好,本人CFD小菜鸡一枚,最近在做一个圆柱绕流的算例,看计算算例的速度入口边界条件有fixvalue和另一种freestreamVelocity,所以想向各位dailao请教一下两个问题。
问题一:这两个速度入口条件各有什么区别。
问题2:internalField uniform设置成0.02是一直会保持这个速度吗?
-
@vbcwl 好的,谢谢,因为我现在是打算做一个绕圆柱弹性湍流,观察两个圆柱中心部分是否有湍流生成,由于湍流是耗散的,所以需要一个固定的压力梯度去维持。
-

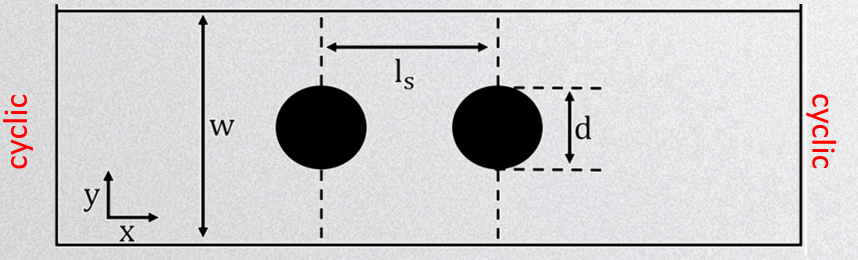

各位大佬好,本人小菜鸡一枚,现在想做一个二维的压力驱动圆柱绕流,具体的流场是这样子的,黑色部分是圆柱,在流场的X方向左右两边设置为周期边界条件,y方向的两个面为wall,Z方向为empty,现在想要在流场中加入一个恒压力梯度,使流场中能保持一个恒定的X方向速度运动。所以请教一下各位大佬有啥子办法可以实现这个功能嘛
-
兄弟,你这个圆柱扰流的网格是用block Mesh划的吗
-
@李东岳 谢谢东岳老师您的回答 ,那这样子的话可以理解成,我的下边界定义成wall的话是可以的嘛,在对称之后两个面之间会相互融合。
-

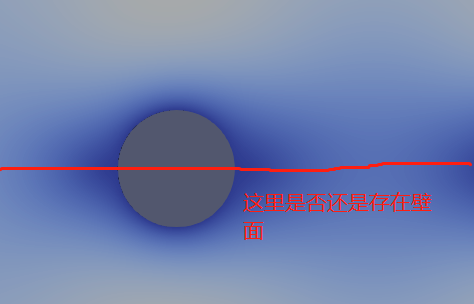

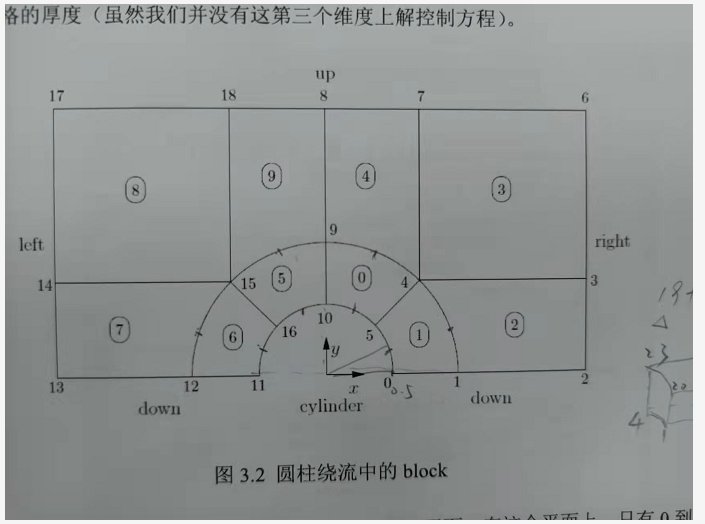

我最近在用block Mesh划分一个圆柱绕流的网格,考虑到圆柱划分的复杂性,所以我只画了流域的上半部分,另一部分用的是openFOAM中的mirrorMesh -overwrite直接对称过去的。但是我的流域中轴线部分(13,12,11,16,10,5,0,1,2)设置的边界条件是wall,所以想向您请教一下,对称之后的网格在中心线处,是否还是存在壁面。
-
@yfleung 就是把在3D Cartesian的时候设置成第二张图这样!谢谢
-
在3D Cartesian作图的时候坐标轴和图像不贴合
而 在2D Cartesian作图的时候是自动贴合的?
请问怎么设置才能像2D Cartesian一样呢? 谢谢! -
前辈们好,请问这种流线图的效果是用什么滤镜做出来的?这效果实在是酷,我也想学来装装*!。 我记得有一个帖子是讨论这个的,李东岳老师也介绍过,但现在我找不到那篇帖子了,谢谢! CFDer,yyds!
-
@benqing 谢谢,我知道可以通过壁面切应力求U_tau,wallShearStress这个好像需要用到湍流模型,现在我们老板要我们DNS 这个不知道怎么搞。还有,我刚刚了解到文献上的Re_tau也是通过先给定参数算出结果然后测一下壁面摩擦速度再确定的,没有办法一开始就确定Re_tau,所以我现在应该是要想办法测出摩擦速度。请问你写过这种后处理程序吗
-
@benqing 谢谢您!我这两天试了一下,确实可以。不过好像只能对压力和速度这两个场进行计算。另外,我还想请教一下,槽道流的u_tau是怎么确定的,我看到一本教科书上说有实验表明u_tau/Um≈0.05,我拿这个关系算出来的数据与文献的数据对标貌似有些差别。但是文献只给出了Re_tau,所以我不知道应该怎么做,请指教!
-
@yfleung 我知道在paraview中integrate variables filter可以做到,但是我的网格数非常大,用paraview处理比较困难。所以我想知道有没有方法可以在openfoam直接实现的?万分感谢!
-
各位老师、大佬,大家好!
我现在在做一个槽道流,需要对特定场进行时间和空间的平均,时间平均可以通过fieldAverage可以做到,比如对U做时间平均会得到一个Umean文件,请问有什么方法可以基于Umean做空间平均?比如Y+ vs U+图的时候如何基于Umean对指定y+(流向和展向)平面进行平均? -
你好,我是一名研究生。冒昧地在一个几年前的问题打扰你,我现在刚刚接触到这方面的东西,我现在也需要要做一个y+——U+的图,请问你当初是怎么解决的,能麻烦你给我一点指导吗?
-
@bestucan 谢谢,应该不是程序的问题。现在可以并行了,但是发现并行之后好像只有一个结点起作用的。
-
@东岳 我检查了一下,程序可以并行了。程序应该是没有问题的。我算了一个64³网格的,大概15s出一个文件夹的数据。但是256³的算了一天还是没有出一个。我发现我并行之后只有一个结点是有负载的,其他好像没有起作用?想请教一下,有人知道可能原因吗?
-
在浪潮上将liutex程序编译成了一个独立的程序,然后发现算的很慢,256³的网格算了半个月都没有算出一个时间步文件!
请问哪位大佬能帮我指出问题或者有什么可以并行的方法?这是代码的下载地址:http://www.jhydrodynamics.com/en/download-of-liutex-code/
