  3. 如何用gambit在模型的楔形处画出质量较好的网格?

如何用gambit在模型的楔形处画出质量较好的网格?

已定时 已固定 已锁定 已移动 Meshy
5 帖子 5 发布者 7.3k 浏览
  • 从旧到新
  • 从新到旧
  • 最多赞同
回复
  • 在新帖中回复
登录后回复
此主题已被删除。只有拥有主题管理权限的用户可以查看。
  • 搬 离线
    搬 离线
    搬运工不好当
    写于 最后由 编辑
    #1

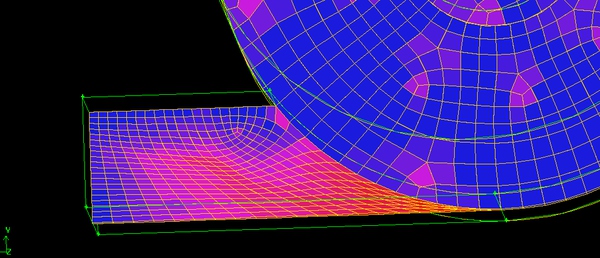

    本人初学者,在用gambit划分旋风分离器长方体入口与圆筒相切处的网格时,发现总是无法提高网格质量(图中红色区域),特此前来求教!
    另外,知道另一个软件ICEM能够较好地解决这个问题,无奈尚未学会,只是目前对gambit应用熟练,望各位不吝赐教!谢谢!

    李东岳李 1 条回复 最后回复
  • 李东岳李 离线
    李东岳李 离线
    李东岳 管理员
    在 中回复了 搬运工不好当 最后由 编辑
    #2

    @搬运工不好当

    Hi,

    我敢保证这个3D网格100%画不出高质量网格。

    感兴趣的可以试试

    因此建议改变几何,不要在这个几何上浪费功夫了。

    http://dyfluid.com/index.html
    需要帮助debug算例的看这个 https://cfd-china.com/topic/8018

    suzuhazS 1 条回复 最后回复
  • 散漫守望2016散 离线
    散漫守望2016散 离线
    散漫守望2016 大神
    写于 最后由 编辑
    #3

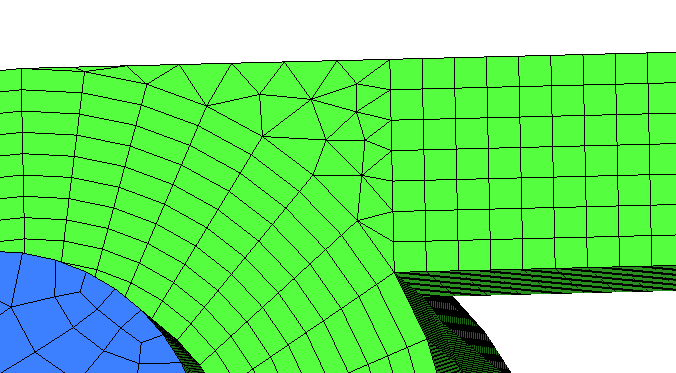

    这个几何结构我研究较多,有几种方法:1.改变几何结构,不要相切,往里面移动一些;2. 网格不要画那么密,这一块想切的地方粗一点,质量反而提升;3.使用混合网格,其余的地方结构,那个入口到相切的地方用混合。0_1461334643390_$ALC2D6O3F}JS@KY%CRWR0G.png
    总之,不改结构,用结构化网格绝对提高不到100%。

    1 条回复 最后回复
  • suzuhazS 离线
    suzuhazS 离线
    suzuhaz
    在 中回复了 李东岳 最后由 编辑
    #4

    @李东岳 刚注册CFD中文网,竟然就刷到了自己本科时画的网格。这个问题搬运自我本科时在知乎的提问,当时只接触过gambit,根本不懂什么分块技巧,一直试一直画通宵过好几次,最后经由知乎里这个问题下他人的启发,用solidworks重建模型并分块,最后解决了这个问题。已经过去三年,翻箱倒柜找到了当时的一点资料:

    (最好的方案网格质量在0.3以内)

    读研之后就开始用ICEM画网格了,作为结构网格的绝对拥趸,仍每日练习,痛并快乐着......午休期间翻到此贴,顿时精神百倍,感慨万千。

    txwwbzT 1 条回复 最后回复
  • txwwbzT 离线
    txwwbzT 离线
    txwwbz
    在 中回复了 suzuhaz 最后由 编辑
    #5

    @suzuhaz 大师求助帮忙看一下简单的一个模型块的划分0_1532943202163_05.zip

    厚积薄发,贵在坚持!
