流体域/固体域怎么分别画网格？

[rickzhou]

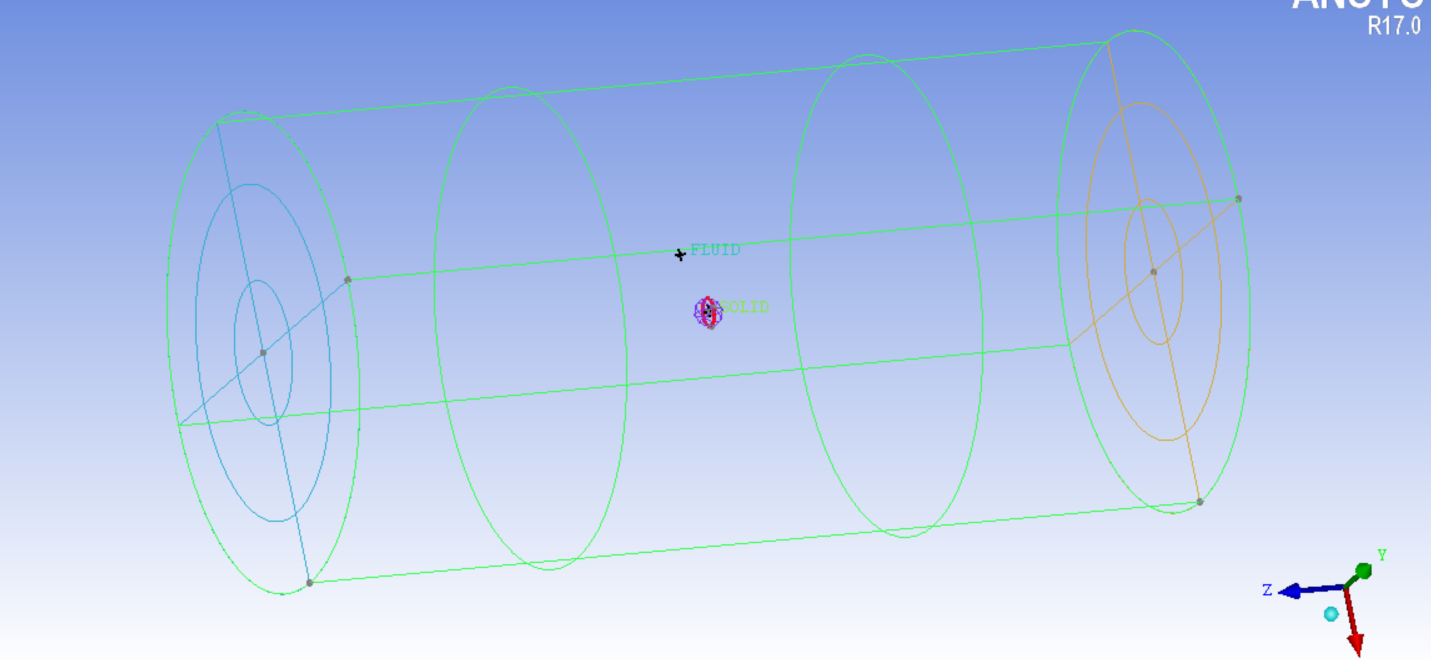

几何模型如图所示，比较简单，管道中有一个球形实体，后面想基于这个模型算球体干燥或者化学反应，这个网格应该怎么画？参考文献说是非结构网格，流体域和固体都有网格。怎么实现文献中的效果？

[veen]

可以用Ansys的SCDM建模，然后用WB里边的Meshing模块画网格，设置为两个实体，圆柱体的尺寸设大一点，内部球体用结构化网格扫掠的方法，然后加密球体表面的网格，再在球体表面设置边界层。
ICEM也可以这个流程，把两个BODY建出来，然后分别划分网格，接触面加尺寸控制和边界层。

[veen]

流体域和固体域可以在ICEM有个边界条件修改那里看看，应该可以规定流体域和固体域，实在不行计算的时候再修改也行。

[流放蚂蚁]

分别将小球和圆柱建立两个body，再采用结构化网格划分球体，再设置交界面节点对应生产圆柱体网格
