    两个相切的圆如何进行关联

    Meshy
    8
    26
    18016
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • C
      CFD中文网 @simthere 最后由 CFD中文网 编辑

      @simthere

      相切的没有解决办法哦。不管怎么样,不管怎么切,这个部位的角度就在那里。


      除非你做非几何贴合处理。如:


      CFD中国标准用户测试帐号
      目前由徐笑笑登录

      S 1 条回复 最后回复 回复 引用
      • 下
        下里巴人 最后由 编辑

        0_1462324337408_upload-de6165b0-ce87-451b-8a54-61a031e688c7

        S 1 条回复 最后回复 回复 引用
        • S
          simthere @CFD中文网 最后由 simthere 编辑

          @cfd-china
          还是原来的关联,生成网格后有负质量网格

          (注:小圆柱型支撑,里面可以把块删除,因为里面不会有流体)

          1 条回复 最后回复 回复 引用
          • S
            simthere @下里巴人 最后由 simthere 编辑

            @下里巴人
            质量不要求太高,利用帖子附件里的tin和blk,设置一下全局网格尺寸,生成了网格,可是有负质量


            (注:小圆柱型支撑,里面可以把块删除,因为里面不会有流体)

            1 条回复 最后回复 回复 引用
            • 下
              下里巴人 最后由 编辑

              我大概画了下这个,角度22度 质量0.11

              S 1 条回复 最后回复 回复 引用
              • S
                simthere @下里巴人 最后由 编辑

                @下里巴人
                重新尝试话了一下,删除了支撑内的block和Vcone内部的block,负质量网格没有了


                请问你在关联相切的那块地方,怎样处理呢?

                下 2 条回复 最后回复 回复 引用
                • 下
                  下里巴人 最后由 编辑

                  上面我不是把图片写出来了么^0_1462342199000_upload-85f9f654-7eff-4a2d-afc8-dfc8dbaa3c10

                  1 条回复 最后回复 回复 引用
                  • 下
                    下里巴人 @simthere 最后由 编辑

                    @simthere 你的方法加密以后网格质量直线下滑,而且你这种关联明显是错误的。我的加密了一下 变成了0.11的质量,没有加密之前也是0.2

                    1 条回复 最后回复 回复 引用
                    • 下
                      下里巴人 @simthere 最后由 编辑

                      @simthere 0_1462343151941_upload-34f7b244-42f2-4d66-8e9b-c711013002f5

                      S 1 条回复 最后回复 回复 引用
                      • S
                        simthere @下里巴人 最后由 编辑

                        @下里巴人
                        这个看起来真的好多了,请问是否能把blk文件上传一下么
                        ICEM方面,我只达到基础水平,有些东西想看看blk文件:confused:

                        下 1 条回复 最后回复 回复 引用
                        • 下
                          下里巴人 @simthere 最后由 编辑

                          @simthere 0_1462353413660_1461508477117-vcone_4.blk

                          S 1 条回复 最后回复 回复 引用
                          • S
                            simthere @下里巴人 最后由 编辑

                            @下里巴人
                            十分感谢!
                            这种切分方式,还是没有学会:upset: 。。准备把支撑移动一段距离,避免相切。可能网格质量可以提高一些

                            Dream_Chaser 2 条回复 最后回复 回复 引用
                            • Dream_Chaser
                              Dream_Chaser @simthere 最后由 编辑

                              @simthere 几何不变,但是,那个大圆的曲线没有必要关联。虽然,圆柱的直径变小了,但是还是圆柱,把半球的一部分看成圆柱的一部分就ok了

                              1 条回复 最后回复 回复 引用
                              • Dream_Chaser
                                Dream_Chaser @simthere 最后由 编辑

                                @simthere 在大圆的位置不要切割block

                                下 1 条回复 最后回复 回复 引用
                                • K
                                  kscandal 最后由 编辑

                                  相切没有办法处理的 只要一加密马上质量下降 这是ICEM的硬伤

                                  1 条回复 最后回复 回复 引用
                                  • 下
                                    下里巴人 @Dream_Chaser 最后由 编辑

                                    @Dream_Chaser 啥意思??可以详细说下或者是用来个截图看看么?

                                    Dream_Chaser 1 条回复 最后回复 回复 引用
                                    • Dream_Chaser
                                      Dream_Chaser @下里巴人 最后由 编辑

                                      @下里巴人 在 两个相切的圆如何进行关联 中说:

                                      @Dream_Chaser 啥意思??可以详细说下或者是用来个截图看看么?
                                      压缩文件是icem文件,我用的是17.0的
                                      0_1472518145646_Desktop.rar

                                      下 1 条回复 最后回复 回复 引用
                                      • 下
                                        下里巴人 @Dream_Chaser 最后由 编辑

                                        @Dream_Chaser 在 两个相切的圆如何进行关联 中说:

                                        em文件,我用的是17.0的
                                        0_1472518145646_Desktop.rar

                                        这不行吧 一加密就有负网格了

                                        Dream_Chaser 1 条回复 最后回复 回复 引用
                                        • Dream_Chaser
                                          Dream_Chaser @下里巴人 最后由 李东岳 编辑

                                          @下里巴人 真是跟你说不清楚。你自己好好悟吧


                                          李东岳:请查看CFD中国全站规范

                                          下 1 条回复 最后回复 回复 引用
                                          • 下
                                            下里巴人 @Dream_Chaser 最后由 编辑

                                            @Dream_Chaser 我的错 我明白你说的了

                                            1 条回复 最后回复 回复 引用
                                            • 李东岳
                                              李东岳 管理员 最后由 编辑

                                              @simthere
                                              楼主好久不见,最近毕业了?后来这个几何发文章没。

                                              CFD高性能服务器 http://dyfluid.com/servers.html

                                              1 条回复 最后回复 回复 引用
                                              • 下
                                                下里巴人 @simthere 最后由 李东岳 编辑

                                                @simthere

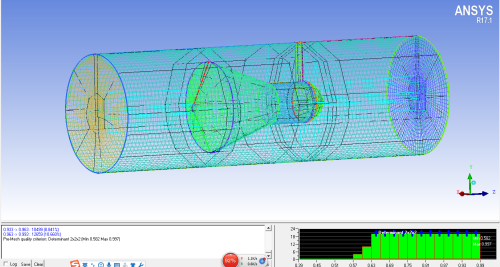

                                                隔了一年时间,再画了下,暂时还可以。

                                                1 条回复 最后回复 回复 引用
                                                • 下
                                                  下里巴人 最后由 编辑


                                                  hurricane007 1 条回复 最后回复 回复 引用
                                                  • 深
                                                    深海矿工 最后由 编辑

                                                    肯定是要贯穿的

                                                    1 条回复 最后回复 回复 引用
                                                    • hurricane007
                                                      hurricane007 @下里巴人 最后由 编辑

                                                      @下里巴人 看到这个帖子想起我之前做那个流化床模拟,加了跟管子就死活不收敛了,估计和你这个一样的问题。
                                                      话说有尺度差异的时候出来的这个网格好呆……明明圆形的楞给画成多边形了。
                                                      我想起Gmsh他们组最近有个博士答辩的东西就是做curve mesh的,不知道能不能用在计算上了。。

                                                      1 条回复 最后回复 回复 引用
