foam-extend4.1中IBM网格识别问题

[冠竹]

在foam-extend中用IBM做了一个算例，为矩形槽道内网格湍流特性的模拟，我将网格stl文件导入triSurfac运行算例之后直接发散掉了。在检查问题的时候发现导入的网格只有四个角起了作用，这个是因为什么呢？

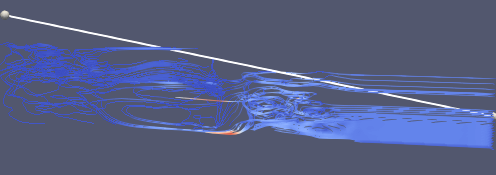

这个是流线图

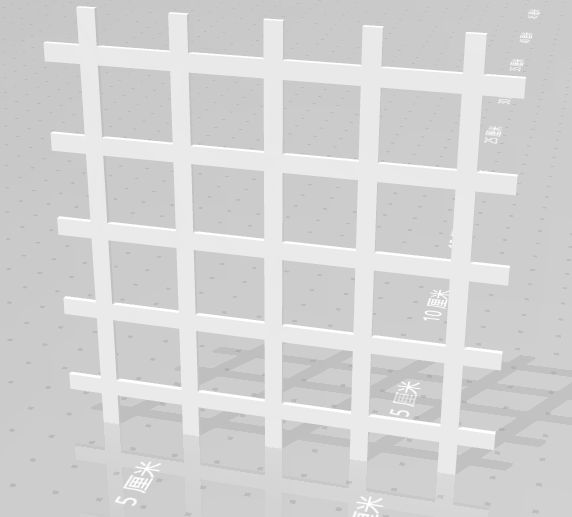

这个是网格形状，槽道是4×0.25×0.25m的矩形槽道。

[冠竹]

因为一般来说stl模型的高度应高于背景网格，因此我后来又对网格进行了一下修改

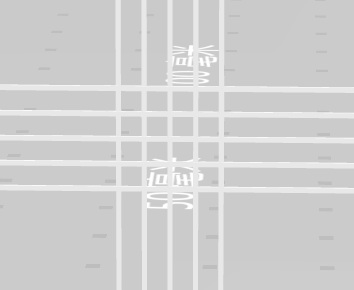

首先改成了这样：

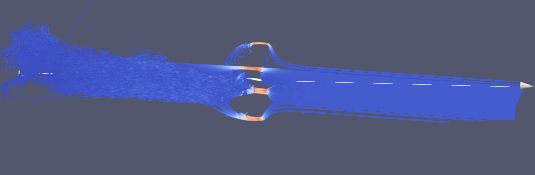

网格的参数没有变化，只是在四周加了一圈时期模型高度高于背景网格，但是并没有改变只有四个角起作用的这样一个问题，流线图如下：

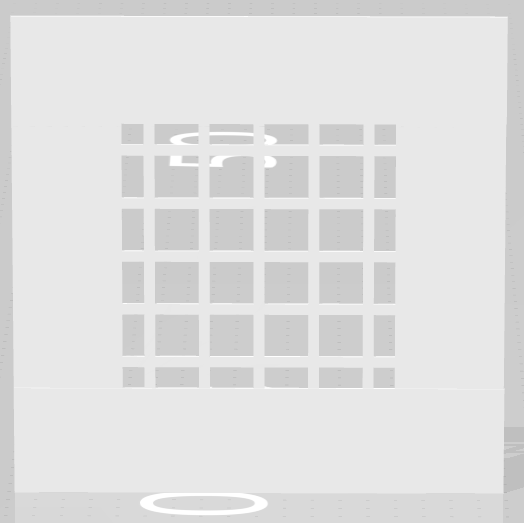

于是我又进行了其他的修改，把网格改成了这样：

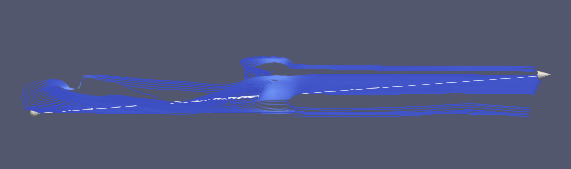

但是也没有起到作用，依旧是只有四个角有流体流过：

所以这个是我哪里设计错误导致的吗？

[冠竹]

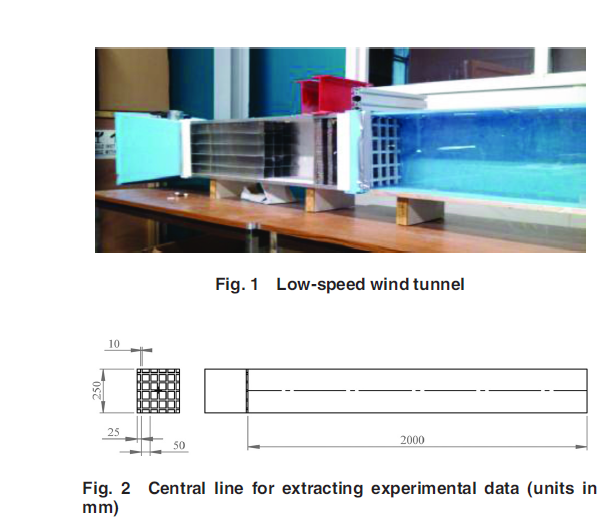

补充一下原文献的设备图

网格尺寸和槽道的尺寸标注的比较清晰。
现在就是网格导入后只有四个角有流体通过，但是如果边界可以被识别的话那最外侧的几个孔也应该被识别，所以是我哪里设置的问题还是网格绘制的问题呢？

[冠竹]

目前的原因似乎是网格不够细，无法识别孔。我去试试，如果可行回来回复
