圆柱-球体绝对相切网格

已定时 已固定 已锁定 已移动 Meshy
4 帖子 2 发布者 1.1k 浏览
    • 从旧到新
    • 从新到旧
    • 最多赞同
回复
  • 在新帖中回复
登录后回复
此主题已被删除。只有拥有主题管理权限的用户可以查看。
  • C 离线
    C 离线
    cauwgh
    写于 最后由 编辑
    #1

    各位大神,请教网格划分的问题。

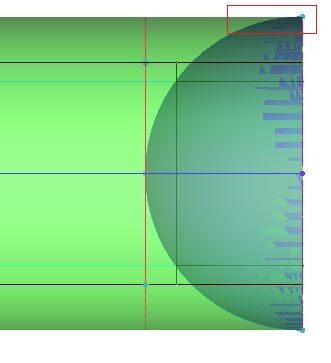

    如图,公称通径相同的圆柱和半球体,属于绝对相切,间隙处网格质量很差,角度无限接近零,在不改变模型基础上,如何划分网格?
    替代文字

    1 条回复 最后回复
  • C 离线
    C 离线
    cauwgh
    写于 最后由 编辑
    #2


    1 条回复 最后回复
  • 李东岳李 在线
    李东岳李 在线
    李东岳 管理员
    写于 最后由 编辑
    #3

    不改变模型这种没办法处理,只能把那个角改成两个直角

    24年3月CFD课将在杭州举办 http://dyfluid.com/class.html
    论坛随机不定时开放注册
    如果需要我给调试算例 1)算例可公开 2)网格数少 3)确保可以跑通

    1 条回复 最后回复
  • C 离线
    C 离线
    cauwgh
    写于 最后由 编辑
    #4

    谢谢东岳老师回复!
    试过很多方法,确实没法通过网格划分进行处理,非结构网格也不行;
    目前使用的办法是在不改变圆柱和球体公称通径情况下,把角度很小那一部分切除掉,人工做出间隙,这样模型几乎没有变化,而且可以计算,跟您说的办法原理相同。

    1 条回复 最后回复
