    ICEM 第一层网格厚度小于1e-5似乎就会出现负网格

    Meshy
    2
    4
    945
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • A
      Aeron 最后由 Aeron 编辑

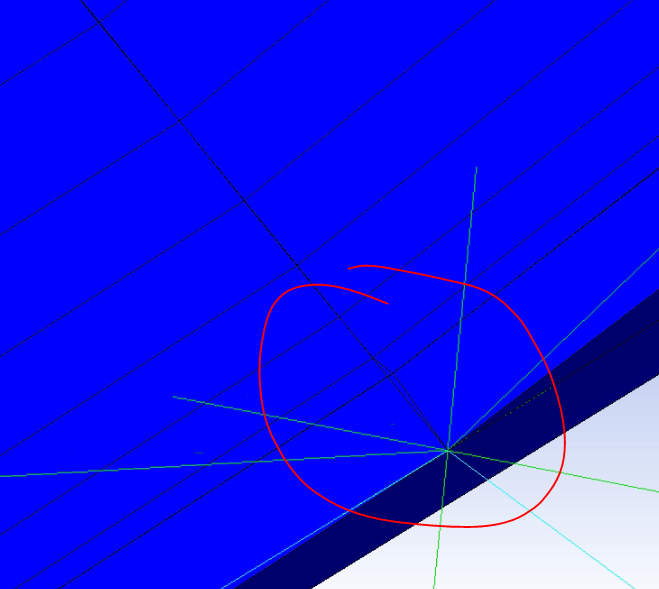

      请问有人有类似经历吗?如下图,设置第一层厚度2e-6,icem似乎就会出bug。
      把原模型放大以后再画是否能解决?

      G 1 条回复 最后回复 回复 引用
      • G
        gemini @Aeron 最后由 编辑

        @aeron 有类似经历,最小画到5e-5。试过改单位制,还是有同样的问题:136:

        A 1 条回复 最后回复 回复 引用
        • A
          Aeron @gemini 最后由 编辑

          @gemini 研究了几天,发现是几何面的精度太低导致的,生成几何或者导入的时候看一看tolerance

          G 1 条回复 最后回复 回复 引用
          • G
            gemini @Aeron 最后由 编辑

            @aeron 一会儿试试,感谢分享~:146:
