@学流体的小明 在 求助：openfoam三维算例中如何沿着某一个方向做空间上的平均 中说：
我算槽道流，是有一个专门的postChannel后处理程序的，可能你得自己编程做了。
可以参考一下这个后处理程序。
https://develop.openfoam.com/Development/openfoam/-/tree/OpenFOAM-v2012/applications/utilities/postProcessing/miscellaneous/postChannel
感谢，我发现了一个叫fluidfoam的后处理python工具，已经植入到openfoam中，需要py3.8以上版本，of的版本估计也得是2106以上，具体可以参照他的官方说明，该工具功能极其强大且便携
跑了一个三维的算例，其中z为水深方向，现在想取x-y平面上的一处剖面画流速分布，为了有代表性，打算沿着z方向对速度做一个平均，请教大家有什么办法吗
对于此，我想请问，Um即平均速度如何给定，雷诺数的计算，假如我是在半宽通道中跑的，即下表面为wall，上表面为symmetry,此时，雷诺数公式里面应该把2h换成水力半径吗
@学流体的小明 先前我做过这个工作，用于大涡模拟入口的前置算例，我当时画u+--y+使用的你说的方法二得到的，效果还行
@Try-harder 请问这个问题解决了吗
请教大家：
openfoam2106版本中如何监测某个面上的涡量值
我的思路是在controdict中加入surfaceSampling和vorticity两个函数，发现确实时间文件里面有了涡量的结果，而且也出现了postprocessing文件夹，但是该文件夹的数据里面只有x y z坐标，而没有涡量的值，请问大家有什么办法吗，具体的Function如下
surfaceSampling
{
type surfaces;
libs ( "libsampling.so" );
enabled true;
timeStart 0;
writeControl runTime;
writeInterval 0.06;
interpolationScheme cellPointFace;
surfaceFormat raw;
fields (vorticityField);
surfaces
(
plane
{
type plane;
planeType pointAndNormal;
pointAndNormalDict
{
normal (0 0 1);
point (0 0 0.1) ;
}
bounds (0.1 0.1 0.08) (0.6 0.4 0.12);
}
);
}
vorticity1
{
type vorticity;
libs (fieldFunctionObjects);
field U;
result vorticityField;
region region0;
enabled true;
log true;
timeStart 0.25;
timeEnd 1000;
executeControl timeStep;
executeInterval 5;
writeControl runTime;
writeInterval 0.06;
}
@李东岳 老师，我看了一下我的z盘是网络驱动器，所以读取相比固态硬盘会慢很多~也就是说如果我直接放在Ubuntu根目录下运行算例的话，用时相对会少~

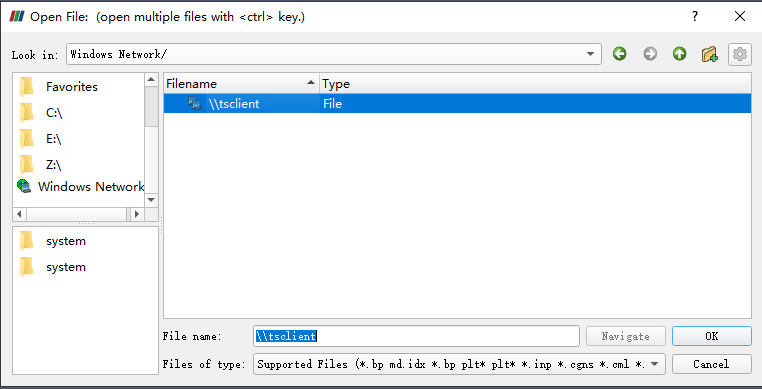

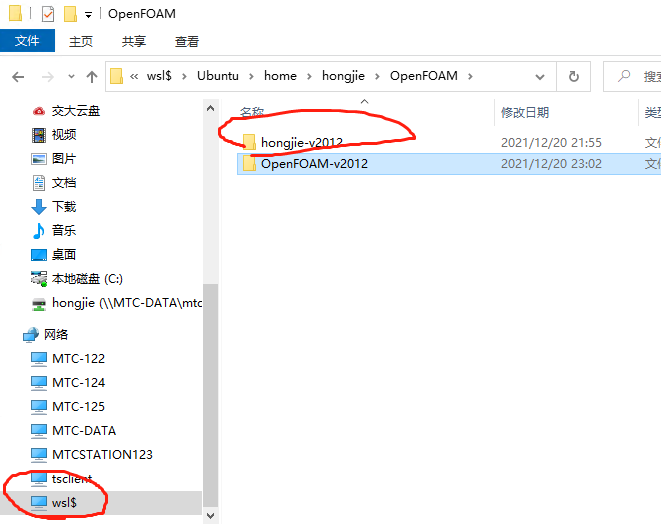

但是就有另外的问题：在根目录下运行时，对电脑内存是否有要求（实际占用的是哪里的内存？）；后期后处理时，安装的win版本的paraview，好像打开不到wsl下~
@李东岳 老师，我使用的是wsl系统，算例挂载在z盘计算，使用16个核并行计算。发现运行的时候clockTime远大于实际计算时间executionTime，几乎是它的五六倍
这种问题有办法解决嘛~
Solving for solid region SOLID
smoothSolver: Solving for T, Initial residual = 0.00013333, Final residual = 1.48053e-09, No Iterations 15
min/max(T) = 372.689, 375.942
ExecutionTime = 12245.5 s ClockTime = 60719 s
上面是加热壁面，下面全都是多孔区域（孔隙率0.73），然后我产生的液相分布是这样的~ 几乎没有纯气体区域~甚至在固液界面处的液相含量反而高~我已经调过不同的毛细力模型，发现不是毛细力的影响~
现在还可以做的是增大相变系数~但是我相变系数一增大，就会在开始相变的时候发散~
有没有老师可以分析一下 可能是哪里导致的问题~
solvers
{
"alpha.liquid.*"
{
cAlpha 1;
nAlphaCorr 2;
nAlphaSubCycles 2;
MULESCorr yes;
nLimiterIter 5;
solver smoothSolver;
smoother symGaussSeidel;
tolerance 1e-7;
relTol 0;
}
rho
{
solver diagonal;
tolerance 1e-7;
relTol 0.1;
}
rhoFinal
{
$rho;
tolerance 1e-7;
relTol 0;
}
mDotSmearFinal
{
solver PCG;
tolerance 1e-7;
preconditioner DIC;
relTol 0.00;
smoother DIC;
}
"(U|T)"
{
solver smoothSolver;
smoother symGaussSeidel;
tolerance 1e-7;
relTol 0.;
minIter 15;
maxIter 50;
};
"(U|T)Final"
{
$U;
tolerance 1e-7;
relTol 0;
maxIter 50;
}
p
{
tolerance 1e-8;
solver PCG;
preconditioner DIC;
relTol 0.001;
smoother DIC;
}
pFinal
{
$p;
tolerance 1e-07;
relTol 0;
}
"pcorr.*"
{
$p_rgh;
tolerance 1e-9;
relTol 0;
};
}
PIMPLE
{
momentumPredictor yes;
nCorrectors 5;
nNonOrthogonalCorrectors 0;
pRefCell 0;
pRefValue 1e5;
}
relaxationFactors
{
alpha.liquid 0.2;
U 0.5;
p 0.5;
}
ddtSchemes
{
default Euler;
}
gradSchemes
{
default Gauss linear;
}
divSchemes
{
div(phi,alpha) Gauss vanLeer01;
div(phirb,alpha) Gauss vanLeer01;
//div(phirb,alpha) Gauss interfaceCompression;
//div(rhoPhi,U) Gauss vanLeerV;
//div(rhoPhi,U) Gauss limitedLinearV 1;
div(rhoPhi,U) Gauss linearUpwind;
div(rhoPhiByEps,U) Gauss linearUpwind;
div((mu*dev2(grad(U).T()))) Gauss linear;
div(((rho*nuEff)*dev2(T(grad(U))))) Gauss linear;
div(((rho*nu)*dev2(T(grad(U))))) Gauss linear;
div(rhoCpPhi,T) Gauss vanLeer;
div((interpolate(cp)*rhoPhi),T) Gauss vanLeer;
}
laplacianSchemes
{
default Gauss linear corrected;
}
interpolationSchemes
{
default linear;
}
snGradSchemes
{
default corrected;
}
@李东岳 嗯嗯好的~所以我上面的采用的其实是老师提到的第一种方法，但是需要把x分量表示出来，这样就不是vector量了~
第二种方法我也尝试一下 谢谢老师~
@李东岳 老师，我想要vol场~
我现在需要表示出dpc/da（volScalarField），一种方法是在界面处定义为无穷大的数（可以实现）；另一种方法是我想转化为和x的关系，但是涉及到dx，就会变成volVector（当然可以用mag把vector转化为scalar，再相除是可以得到scalar类型的，但是好像物理意义不对了,在运行算例的时候会报错~），想问一下应该怎么处理~
volScalarField dpcdx = mag(fvc::grad(pc_));
volScalarField dSedx = mag(fvc::grad(Se_));
volScalarField dpcdS_= dpcdx/dSedx;
@李东岳 谢谢老师回复~
老师可以帮我看一下这个错误怎么修改吗，按照您之前的一个帖子，定义了一个随时间变化的热流边界~
HEATED
{
type externalWallHeatFluxTemperature;
mode flux;
q coded; // Heat flux
code
#{
scalar q=*this;
scalar t = this->db().time().value();
if(t >= 0 && t<=1.5)
{
q = 180000;
}
else if(t<=3)
{
q = 200000;
}
else if(t<=4.5)
{
q = 250000;
}
else if(t<=6)
{
q = 300000;
}
else
{
q = 0;
}
q.writeEntry("", os);
#};
value uniform 300;
kappaMethod lookup;
kappa "K";
}
/home/dyfluid/OpenFOAM/dyfluid-v2006/run/bianhuaQ/0/SOLID/T.boundaryField.HEATED:32:23: error: cannot convert ‘const Foam::PatchFunction1Types::qPatchFunction1ScalarField’ to ‘Foam::scalar’ {aka ‘double’} in initialization
/home/dyfluid/OpenFOAM/dyfluid-v2006/run/bianhuaQ/0/SOLID/T.boundaryField.HEATED:33:31: error: ‘const class Foam::PatchFunction1Types::qPatchFunction1ScalarField’ has no member named ‘db’
/home/dyfluid/OpenFOAM/dyfluid-v2006/run/bianhuaQ/0/SOLID/T.boundaryField.HEATED:55:9: error: request for member ‘writeEntry’ in ‘q’, which is of non-class type ‘Foam::scalar’ {aka ‘double’}
/home/dyfluid/OpenFOAM/dyfluid-v2006/run/bianhuaQ/0/SOLID/T.boundaryField.HEATED:55:24: error: ‘os’ was not declared in this scope; did you mean ‘cos’?
smoothSolver: Solving for Ux, Initial residual = 1, Final residual = 1.00985e-16, No Iterations 15
smoothSolver: Solving for Uy, Initial residual = 1, Final residual = 1.07542e-16, No Iterations 15
请问我求解算例的时候，发现速度的第一次迭代残差都是1。
我用相同的求解器跑了其他的算例，速度的第一次残差也是0.1的量级。
请问如何优化这种问题~
@hongjiewang 在 OpenFOAM小代码 中说：

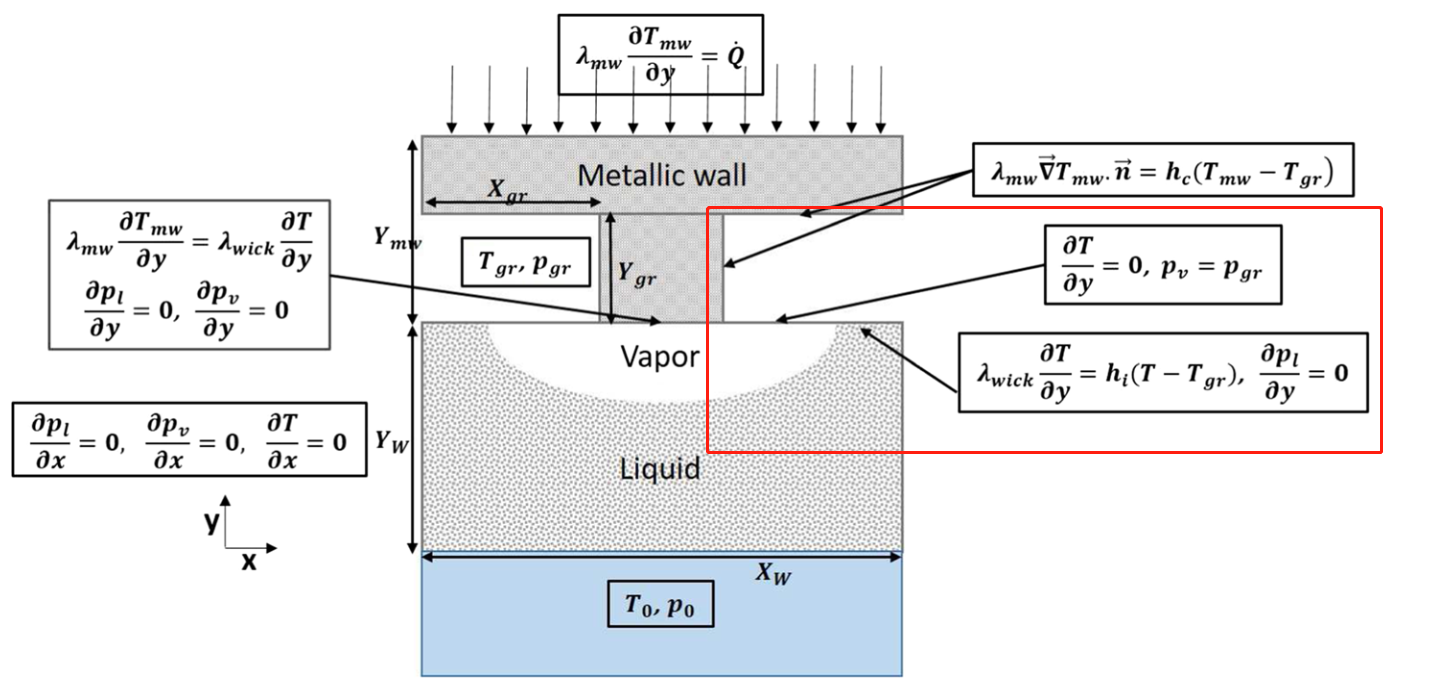

@李东岳 目前我需要将温度边界和压力边界定义为随相含量变化的一个场。我只可以做到变化之后的也是同一类边界条件，但是像下图中的气相区压力是第一类边界条件，液相区温度是第二类边界条件。请问这种变边界类型的边界应该怎么定义~
已解决压力的~但是温度的第二类和第三类的转换还没有解决~
@李东岳 目前我需要将温度边界和压力边界定义为随相含量变化的一个场。我只可以做到变化之后的也是同一类边界条件，但是像下图中的气相区压力是第一类边界条件，液相区温度是第二类边界条件。请问这种变边界类型的边界应该怎么定义~
@鲸落 请问你解决了吗~动态读取cellZone~
气液界面是不断变化的，请问红色方框内的边界条件如何添加~
目前我只会做到在边界某段添加固定温度，整个边界都使用热流密度条件也是可以的，请问如何在边界的某段添加热流密度边界~比如下面这段0.000333<=x<=0.000666使用热流边界 应该如何修改~
OUTLET
{
type codedFixedValue;
name heated;
value uniform 300;
codeInclude
#{
#include "fvCFD.H"
#};
codeOptions
#{
-I$(LIB_SRC)/finiteVolume/lnInclude \
-I$(LIB_SRC)/meshTools/lnInclude
#};
//libs needed to visualize BC in paraview
codeLibs
#{
-lmeshTools \
-lfiniteVolume
#};
code
#{
/*const IOdictionary& d = static_cast<const IOdictionary&>
(
dict.parent().parent()
);
const fvMesh& mesh = refCast<const fvMesh>(d.db());
const label id = mesh.boundary().findPatchID("OUTLET");
const fvPatch& patch = mesh.boundary()[id];*/
scalarField T(patch().size(), 300);
forAll(T, i)
{
const scalar x = patch().Cf()[i][0];
//const scalar y = patch.Cf()[i][1];
//const scalar z = patch.Cf()[i][2];
if(x>=0.000333||x<=0.000666)
{
T[i] = 400;
}
else
{
T[i] = 300;
}
}
(*this)==T;//T.writeEntry("", os);
#};
}
