@coolhhh 您好 您模拟的风洞有收缩段嘛 我最近也在做相关的湍动能研究 使用同一套网格计算 发现RAS和LES计算得到的湍动能差很多 LES的计算结果更符合预期 请问你使用RAS计算的时候有没有特别的设置
pengdi
帖子
-
-
@SHUKK 你好 老铁 请问记得问题解决了嘛
-
@Prometheus10 对 如果这样理解的话 为什么symmetry计算结果和理论解更相近呢
-
@李东岳 感谢东岳老师
-
@xiezhuoyu 是的 不过我是想请教一下摩擦阻力是按照什么公式计算的 看程序里面好像还调用了湍流模型
-
有没有老师在openFoam中研究过摩擦阻力是如何计算的。目前有两种方法,1)使用openFoam中的forces函数可以计算摩擦阻力;2)使用wallshearStress可以计算到壁面剪切应力,积分得到摩擦阻力。有没有老师做过流动边界摩擦阻力的具体研究。
-
@zzcfd 方便,1727362416
-
@zzcfd 我还没测试 有消息了告诉你 你有空测试的话也高速我一下
-
@xiezhuoyu 这样是可以 但是只适合单个边 我这个计算边界上有接近1000个网格 呢
-
已有结构化网格,如何将边界层内的物理量进行积分。
跪求各位老师解答
-
@yhdthu 好的 谢谢大佬
-
@xiezhuoyu 大涡里面有个kEqn的一方程模型 但是不知道这样加对不对
-
@xiezhuoyu 这个和湍流模型还有关系吗,我理解这应该只是一个边界条件。
-
在OpenFoam中添加不同湍流强度的来流,我使用的方法是通过k边界添加,湍动能k计算公式如下:
k文件中的边界条件为:INLET { type fixedValue; intensity 1e-3; value $internalField; //1e-9 }
这样添加可以嘛,有没有老师做过相关分析
-
@yhdthu 在 多相流超声速计算出现负温度 中说:
density-based solver
大佬,我之前的计算也遇到过类似的问题,求问density-based solver是什么,也属于openFoam其中的一个求解器吗
-
@Prometheus10 我感觉不用重叠网格吧,相当于欧拉-拉格朗日方法,OpenFoam9里面好像大多数求解器都支持这种方法,相对于对流体采用欧拉方法求解,对气泡采用拉格朗日方法求解,不用使用重叠网格。具体的我也忘记了,好久没用过了,需要在constant文件夹下面加入一个粒子属性文件。
-
这个是不是可以用颗粒流的办法来计算
-
在paraview中,采用plotoninterectioncurves方法分析边界面的数据时,
、
这两个Mesh框是否勾选,输出的结果也不同。应该如何选择呢?
求各位老师指教 -
@Prometheus10 您好,关于圆柱绕流的slip和symmetry边界计算我也计算对比过,我计算的雷诺数等于200,差别确实很大。我怀疑可能正方形绕流差别就没那么大了,今天比较忙,还没验证,我看明天能不能验证一下,稍后补充上来。
-
@李东岳 好的,东岳老师。明天我对比一下不同边界类型的圆柱绕流和方柱绕流计算,感觉曲面边界的影响可能会很大。
-

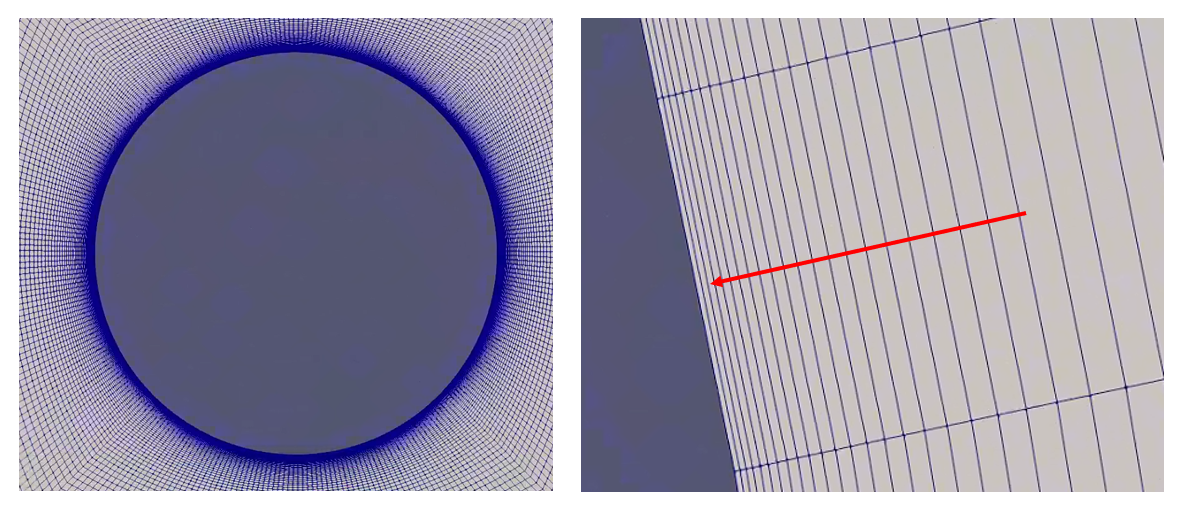

@pengdi 我再对上幅图进一步补充一下,上一幅图数据通过paraview中的Plot on Intersection Curve截取的,这种方法截取的是边界上一层网格的数据。在边界处,使用slip边界计算出来的是没有法向速度的,只是边界上一层网格有。使用symmetry边界,我还不知道如何检测边界面的速度。
-
@李东岳 补充一下我今天做的测试。我用雷诺数5000的二维管道流开展了测试,将左下角其中一个边设置为symmetry或者slip边界开展了对比。计算域如图:
计算得到沿着这条边的速度和压力分布基本一致,不过检测到了微弱的法向流速,计算结果如图:
。
东岳老师,我也感觉应该是算法的问题,边界条件本身应该没啥问题。
备注:我测试的是平直边界,弧形边界可能区别比较大。 -
@Prometheus10 在 Stokes流中的圆球绕流的阻力系数,怎么设置才能算准。 中说:
,虽然经常在各种文献中被大家称为“滑移slip”,但是它其实只需要一个约束条件(也就是中间这个,只约束法向速度为0,并不去约束切应力)。
我认为主要是因为symmetry边界限制了法向速度,slip边界只能保证切向速度相同,但是不能限制法向速度,可能和你的观点差不多。今天我会做个算例来验证一下。是否应该限制法向速度我觉得也不太好说,可能需要结合具体的问题开展分析。
-
@李东岳 好,期待东岳老师的深度指导
-
@李东岳 安慰一下自己,有可能是symmetry边界对法向速度的影响太强了
@Prometheus10 @李东岳 稳定在17.78了 感觉符合的挺好的
-
@李东岳 好的,东岳老师。我的内心是崩溃的,我有一篇正在写的论文用的slip边界已经算了100多个工况了
-
@李东岳 我试了一下刚才两种方法,都不太行。
我用symmetry边界算了一下,和理论解符合的很不错。可能slip边界还有一些问题。
-
@李东岳 东岳老师,我仔细看了一下,个人感觉理论解应该没问题。我看了一下算例设置,感觉有可能出问题的地方有两条:
1)边界条件:气泡压力边界设置为零梯度是不是不太合理?我感觉气泡内是不是应该设置为常压?
2)网格及时间步长。这个出问题的可能性比较小,可以试一下网格和时间步的无关性分析。 -
@Prometheus10 看到你后面解决啦,可能定常流算不准最可能的问题就是网格问题
-
@李东岳 收到,谢谢东岳老师
-
@Prometheus10 算了十秒还在33,我是不是应该放弃了,网格质量是不是不是特别好呀 感觉不应该呀,我之前用icoFoam算过雷诺数40的圆柱绕流,和文献对的还挺准
-
使用OpenFoam采用LES方法开展计算时,网格尺寸满足y+<1,因此不使用壁面函数。
现阶段采用的方案是把k和nut的边界都设置为zeroGradient,这样设置合理吗?需不需要在壁面上赋值呢,如果需要赋值的话应该如何赋值,求各位老师指教。 -
@李东岳 好的 感谢东岳老师
-
@李东岳 东岳老师,计算基本不发散 ,计算的大得到的流场大体上还可以 ,主要问题就是升力系数不准确。
-
@李东岳 文献中的升力系数最终都在0.8左右,但是我计算出来接近1
-
@李东岳 想观察他的涡脱落情况,主要是计算得到的升阻力和参考文献不匹配
-
@李东岳 NACA0012-5300-15.zip 东岳老师,网格已处理完成。麻烦您有时间的时候帮忙调一下。
-
@李东岳 东岳老师,算例采用pimpleFoam求解器,计算雷诺数5300,攻角15度条件下的2D绕NACA0012流动,目前网格数为9w,现阶段我使用的是laminar层流模型
-
@李东岳 东岳老师,算例可以公开,网格数量也不是特别多,用邮箱发给你嘛,目前感觉还不是跑的很稳定
-
@李东岳 感谢东岳老师!
-
在使用pimpleFoam进行求解时,不是很稳定,于是设置了压力场松弛:fileds{p 0.3;},计算得到的升阻力系数与文献相差甚远。然后又试着设置了fileds{p 0.3;pFinal 1; },但是计算仍然不稳定。在OpenFoam用户手册中看到,pimpleFoam求解中这样设置:equations{".*" 1 },保证矩阵的对角占优即可。各位老师有什么相关经验么?
-
@ZifeiYin pimpleFoam应该如何给松弛呢,大神
-
@coolhhh 好吧 确实好麻烦
-
@coolhhh 您好,您是怎么计算平均壁面剪切应力的
-
@AppleKiller . A numerical model for the evolution of internal
structure of cavitation cloud; Multiscale tow-phase flow modeling of sheet and
cloud cavitation; 可以再搜搜季斌、王国玉的文章 -
@AppleKiller 好像有人做的直接让体积相等就可以了
-
谢谢 学到啦 还有一个问题 采用高分辨率网格可以弥补精度不够高的不足嘛
-
@AppleKiller 我之前研究生的时候使用OpenFoam开发过 不过还没做到破裂 只是基于RP方程简单的算了一下 加油吧
-
您是要使用欧拉-拉格朗日计算多相流嘛
-
请教各位大神,OpenFoam中的laminar模型和DNS有什么区别?在OpenFoam中如若想用直接数值模拟的方法开展计算需要自己修改代码么(DNSFoam感觉好弱)?开展DNS模拟时,还需要注意离散格式吗?
