    [ICEM]如何画出如下的Blocks?

    Meshy
    5
    5
    2770
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • M
      Michael last edited by

      你们好!

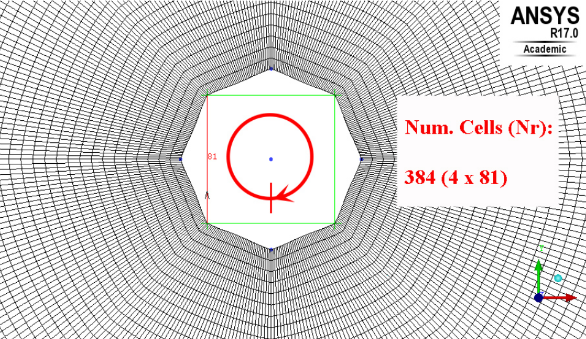

      我想请教一下如何在不使用multizone meshing的情况下,在ICEM中生成如下的blocks。我会划分类似的块,但是我划分出来的下面的长方体必须被分割,我想要知道如何得到如图所示的块
      谢谢诸位

      I R 2 Replies Last reply Reply Quote
      • 李东岳
        李东岳 管理员 last edited by

        下面长方体上面的多边形不是block不用multizone没法画啊

        线上CFD课程 7月1日报名截止 http://dyfluid.com/class.html
        CFD高性能服务器 http://dyfluid.com/servers.html

        1 Reply Last reply Reply Quote
        • I
          ibelief @Michael last edited by

          @michael 先画出来整体block,然后上下切分,然后上block 多次切分,然后删除,中间用O block 可行吗? 我没有试过

          努力收敛

          1 Reply Last reply Reply Quote
          • R
            random_ran 副教授 @Michael last edited by

            @michael

            对于上面那个多边形,我有过画类似形态网格的一些经验: 我的做法是用 O Block, 不过我画的是外网格。 但是,有时我注意到里面内网格也会生成类似 O Block 的形式。
            如果是我来做这个网格, 我可能会从下面的六面体出发,建立初始 Block, 然后对两个几何体之间的共享面 (face) 向上 Off-set 得到新的一个 block, 然后再用类似 O Block 的处理方式得到最终的网格。

            Yours in CFD,

            Ran

            1 Reply Last reply Reply Quote
            • Z
              Zhoujq last edited by

              整体划分,然后删除多余的block,看看好用不

              1 Reply Last reply Reply Quote
