OpenFOAM如何设置specific flux



  • 铁铁们,小弟遇到一个设置通量的问题。
    我在模拟污染物的扩散,首先用稳态求解simpleFOAM算了风场分布,然后算污染物的控制方程,这个控制方程是关于污染物浓度的。现在我在一个地面(设置的wall边界)上,有一个污染物的质量流入。现在知道这个地面的污染物质量通量mass flux,怎么设置这个边界呢?

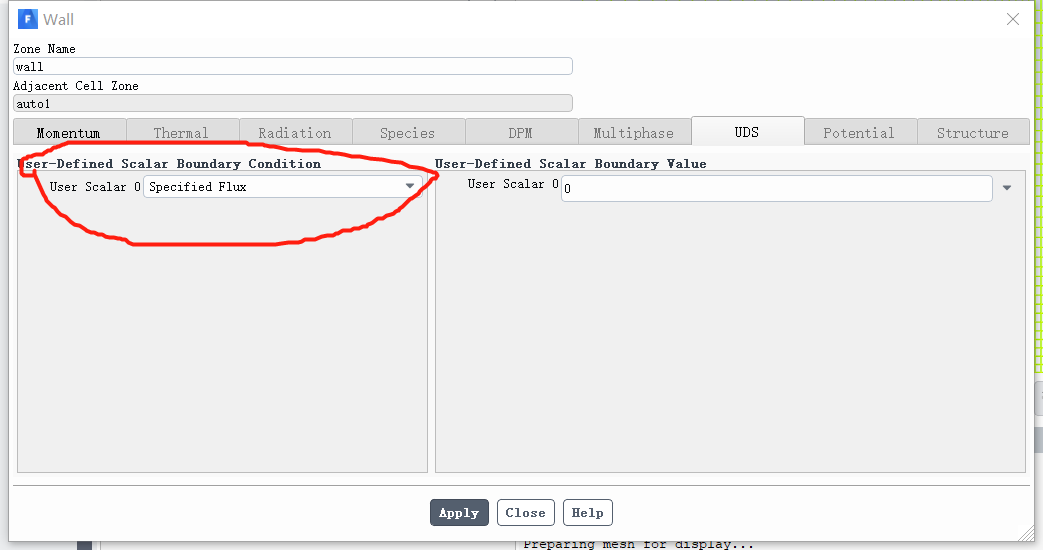

    我在fluent里面看见可以直接设置specific flux,但是OpenFOAM里面不知道是否有这样的边界条件

    • 列表

  • 版主 副教授

    https://www.openfoam.com/documentation/user-guide/standard-boundaryconditions.php

    这是所有的边界条件。fluent的这个uds,可以把它类比成某种物质,比如空气,这样设固定值就是在设浓度,设流量就是在设速度。挺方便。OpenFOAM就要自己按需配制了,比如固定值的速度就是固定流量的空气,但是固定值的浓度就是固定流量,固定梯度的浓度是固定流量。



  • @bestucan 感谢回复。我现在是有扩散物的固定流量是多少,所以我把他转换成了梯度边界,根据以下公式做的:

    梯度*扩散系数=流量,所以梯度=流量/扩散系数


    按理说还有这个公式:

    速度*浓度=流量,所以浓度=流量/速度


    但是我加流量的边界是wall边界,速度是0,用这个公式没法反算边界上的浓度是多少。这让我不得不用第一个公式,通过设置固定的梯度来设置边界。。
    目前算出来的结果和文献差距很大,我不知道按第一个公式,通过设置梯度来表示流量对不对。


  • 版主 副教授

    @Samuel-Tu 梯度*扩散系数,应该是扩散的速度。具体扩散多少,应该是扩散速度乘以扩散面积。(扩散面积是底面积,扩散速度是高,底面积乘高是体积,体积乘以浓度是扩散物质的流量)

    第二个也是缺了个面积。所谓速度就是单位时间内的长度,这个长度是流入口流入柱体的高度,速度乘以流入口面积,就是单位时间内流入的体积。再乘以浓度才是流量。



  • @bestucan 对,我得描述有误,我是知道了单位面积上的流量。现在是这么设置的:

    梯度=单位面积的流量/扩散系数


    利用上面的公式算出梯度是多少,然后对边界设置了固定梯度边界类型。

    @bestucanOpenFOAM如何设置specific flux 中说:

    梯度*扩散系数,应该是扩散的速度。具体扩散多少,应该是扩散速度乘以扩散面积

    这句话我不是很明白,是不是说梯度*扩散系数是就是单位面积上的通量,就是说单位面积上通过的质量。。那么我用的公式应该没问题呀。。


  • 版主 副教授

    @Samuel-Tu

    是不是说梯度*扩散系数是就是单位面积上的通量,

    是的,我就是这个意思

    如果还有问题那应该是其他地方的问题了:chigua2:



  • @bestucan 和论文原作者确认了,说我这样是等价的,调整了一下其他地方,目前算出来对上了。。
