paraFoam是否可以生成旋转叶片的表面流线和周围流线?



  • 对于旋转的叶片,如下图所示的叶片表面流线是否可以使用paraFoam生成?
    对于旋转的叶片,下图这种考虑旋转速度的2D流线是否可以使用paraFoam生成?
    我可以做到对2D面生成流线,但如果不考虑旋转,生成出来的流线如下图,基本看不出多少有意义的信息。

    除最后一张,以上图片均取自岳一轩. 叶片翼刀对水平轴风力机气动性能的影响[D]. 兰州: 兰州理工大学, 2020.



  • 可以尝试下paraview里的surfaceLic module



  • @cresendo 能详细说一下吗?第二张图那种流线我已经搞明白怎么画了,但第一张还是毫无头绪。



  • 关于第二张图的画法,关键是使用calculator把叶片对应截面的速度加进去。加进去的速度与叶片对应截面速度大小相同,方向相反。然后就是SurfaceVector+StreamTracer。
    比较麻烦的是,因为叶片吸力面后方出现了分离(如果没有分离也没必要画这个),所以需要多个Line Source才能把吸力面后缘附近的流线画出来。因此需要多个StreamTracer,就会造成叶片附近一部分流线过密,调起来比较烦,不过也能看。
    下图是画图时候的pipeline browser:
    StreamTracer1+StreamTracer2-5是一种画法,Line Source是相互平行的,如下图,下图中白色实线是StreamTracer1的Line Source:
    StreamTracer1+StreamTracer6是另一种画法,Line Source是接近垂直的,如下图,白色实线是StreamTracer6的Line Source:
    严格意义上Slice截面应该与叶片轴线垂直,但这里差的不多,也不准备拿来发论文,所以直接按垂直z轴算的,会有一些误差。


  • 管理员

    感谢分享!!paraview这面streamTracer这面跟网格数量有关。确实存在流线过密的问题。如果谁有好办法处理希望可以讨论下



  • @tidedrinker 首先选择tools-Manage Plugins-surfaceLic-Load selected,然后加载算例,然后在可以选择surface、point、surface with edges...的地方选择surfaceLic即可


  • 管理员

    @cresendo 我试了下,这个很犀利啊!




  • @李东岳 哇,被老师翻拍了!其实都是实验室的前辈们教的好:chouchou:
    我觉得这个最大的优势就是方便美观,但是有时不放大视角还是不太清晰的


  • 管理员

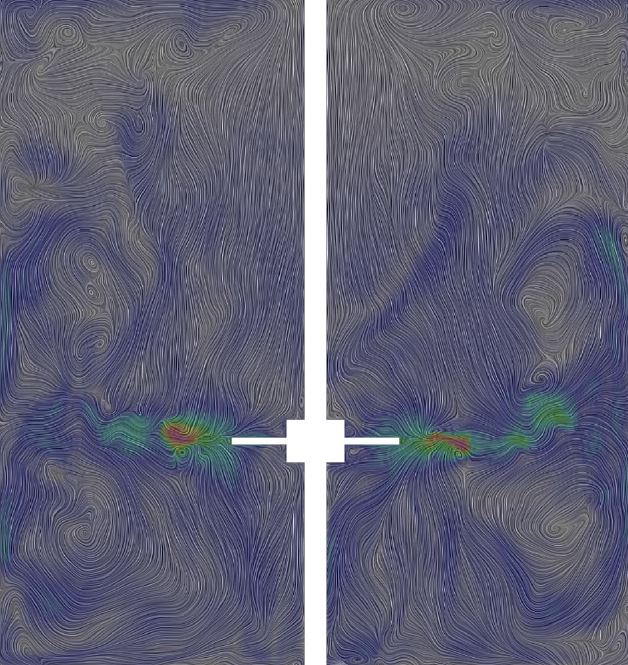

    @cresendo 挺好挺好 我喜欢 很像下面这种starcd的风格

    替代文字



  • @cresendo 微信截图_20210402163014.png 您好,我根据您提供的方法尝试了一下,发现会出错,提示surfaceLIC不支持,您是否有遇到过类似的问题,期待您的回复,谢谢!


  • 教授

    @calrel 需要显卡支持,如果是 N卡,linux 下面需要安装闭源驱动才行,至少以前是这样的,不知道最新的开源驱动,像Mesa是否支持 surfaceLIC 了。



  • @xpqiu 好的,谢谢您,我去查看测试一下
