湍动能和Reynolds shear stress如何求 -
湍动能和Reynolds shear stress如何求圆管DNS后处理中需要分析湍动能TKE和Reynolds shear stress(RSS),表达式分别如下:
其中Ui是圆柱坐标下三个方向上的速度。ui''表示Favre平均下的速度脉动。Favre平均就是:

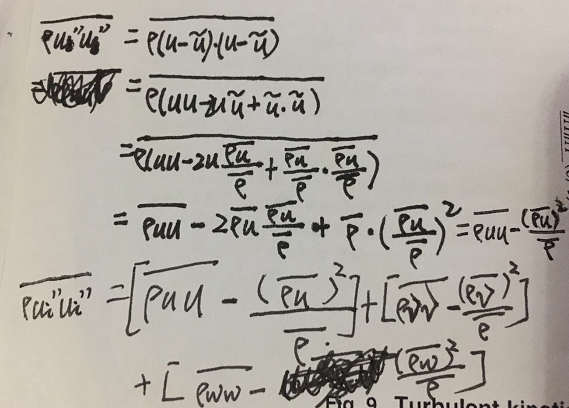

那么我想请教下我这么推导是正确的吗?
或者说通过其他量就能计算得到TKE和RSS? 我试过Uprime2Meanxx来表示u''u'',画出来的趋势差不多。但不知道对不对。
另外我想了解圆柱坐标下的径向速度Ur如何得到呢,通过根号(UxUx+UyUy)吗?
以上问题还望解答,谢谢!
-
Cyclic周期性边界条件@cxzhmg 我之前跟同学讨论的是泄压可能是因为设置cyclic的效果就像是一道虚设的面,面上可以流进流出,而真正有阻挡作用的是wall壁面,因此channel就像是上下两个平板之前存在一个自由流动的空间一样,于是留着留着就泄压。但如果像圆管那样四周都是wall,就不会泄压。另外我采用了低马赫数假设,压力的变动不影响物性计算。因此无论压力是否泄压,我的物性计算还是正常的。
-

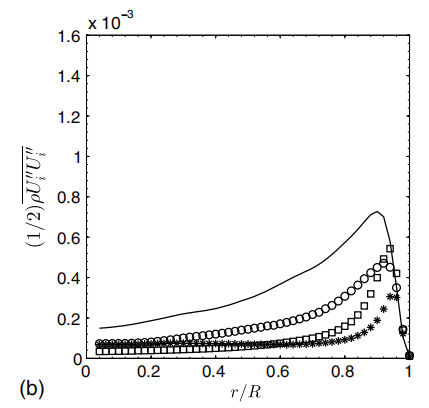

Favre平均后处理的疑惑圆管DNS的后处理,有的论文里面图长这样:

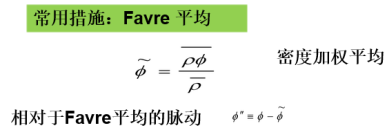

纵坐标的u''是基于Favre平均下的脉动量。Favre平均就是:

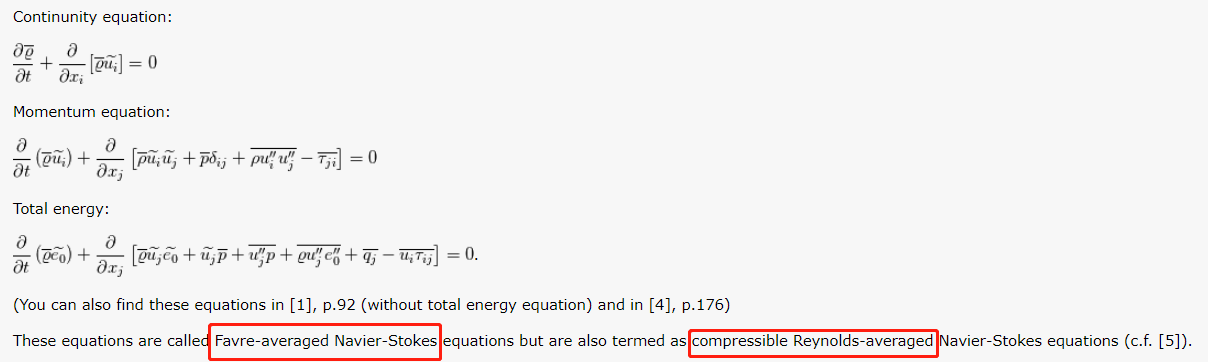

所以我在想OpenFOAM在计算时会自动生成一个张量场UPrime2Mean,如果控制方程是可压缩的话,我看网上说可压的雷诺平均NS方程相当于Favre平均NS方程。
那么我不确定这个UPrime2Mean是基于雷诺平均下的量,还是基于Favre平均下的量?
如果是基于雷诺平均下的量,那么为了得到Favre平均下的速度脉动,是否需要在计算前先生成复合量ρu,然后计算出它的时均量,接着用ρu的时均量除以ρ的时均量,得到u的Favre平均量,然后再用u的瞬时量减去u的Favre平均量,得到Favre平均下的瞬时的脉动量。
但有个问题是作图需要时均的脉动量,而我只知道如何求得瞬时的脉动量 时均的脉动量要怎么办呢? 自己手动将一个个瞬时量做时间平均,效率太低了。还望指点。
-
yPlus在openfoam代码里面的实现没有具体看流线,但我觉得应该是弯曲的,不过不清楚是否是规律弯曲的。
-

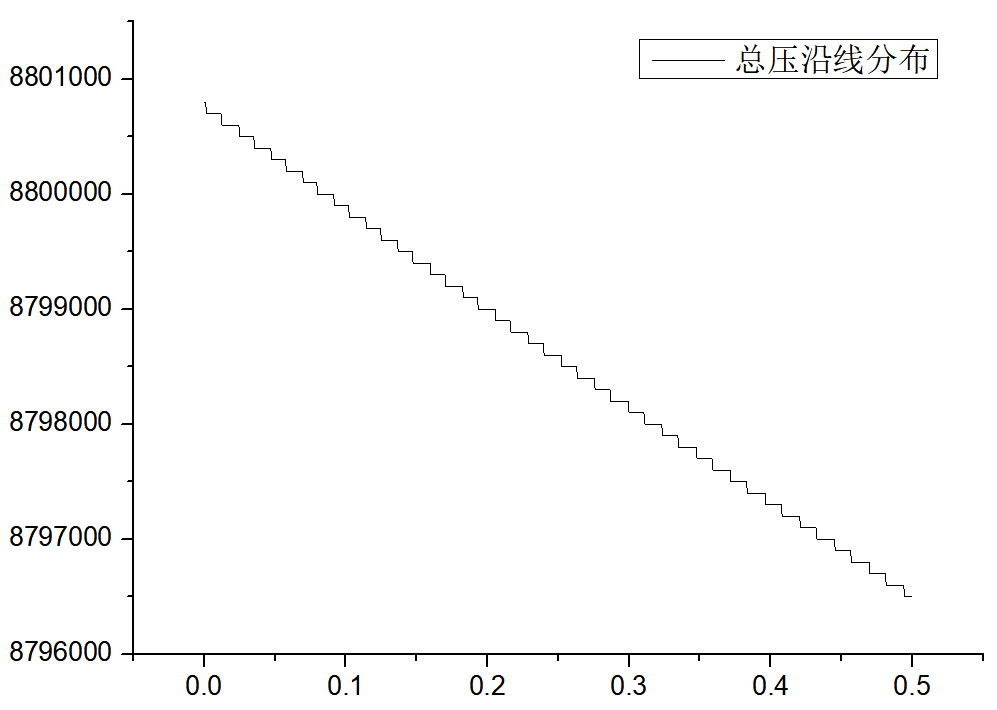

压力显示成台阶状的分布疑惑先前有研究竖直圆管的摩擦压降分析。我画出了圆管的轴向中心沿线分布,查看了压力场,发现整体趋势是笔直的,但局部却是成台阶状的分布
按理说不会出现这种情况吧。压力突然垂直向下,那不是压力梯度无穷大了吗?但是计算过程仍感觉没有问题,没报错。
不知道是什么引起的这种现象? -
OpenFOAM后处理批量截取截面我想了解下OpenFOAM是否可以批量截取截面?比如轴向有1000个网格点,就截取1000个面,然后计算每个面上的某物理量平均值。我看cfdpost可以联合Python进行批处理。我尝试了foamDataToFluent,但导入fluent流场都错了,就做不了批处理。
-

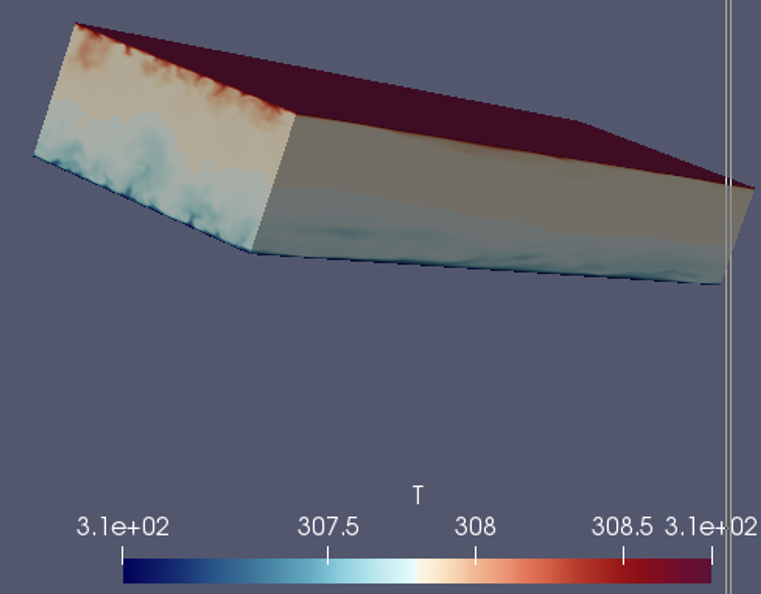

yPlus在openfoam代码里面的实现我做的压力驱动流,也是两个平板间的channel flow,上下有温差,但不考虑浮力。瞬时温度场长这样:
-
圆管对流换热若干问题咨询@Exthan 一般有两种方法,查表法和多项式拟合
-
yPlus在openfoam代码里面的实现@东岳 谢谢老师。uTau的公式我知道,但不用把这个公式植入代码里面吗?如果需要的话,有点不太清楚怎么写入代码,还望赐教。
DNS圆管的算例目前还在算呢,所需要的资源太大了,算比较慢。 -
yPlus在openfoam代码里面的实现@东岳 老师 ,请问uTau不应该用公式植入吗?在沿管方向的壁面上,uTau应该是变化的吧。如果用初始值计算出来的uTau定值植入,我试了下,湍流模型没有达到自己预想的效果。
-
yPlus在openfoam代码里面的实现@东岳 好的谢谢!
-

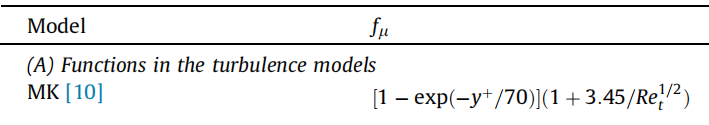

yPlus在openfoam代码里面的实现如果要植入MK湍流模型的话,里面有一项

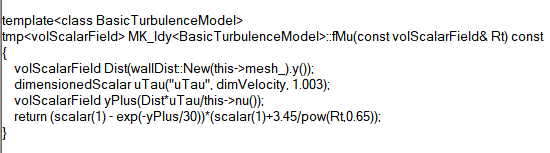

其中y+我按照了东岳老师提供的方法,那就是如下图:
编译成功,但按这个湍流模型跑的结果不对。uTau为何设成1.003呢?如果要植入uTau的公式,那tauw这个如何得到呢?源代码里面相关的有tauw跟wallshearstress,但是不知道怎么引用。还望赐教。
-
mapFields 映射后的流场细节出现问题@星星星星晴 然而也没其他办法了吧
-
mapFields 映射后的流场细节出现问题目前速度场文件能用,温度场我批量地把低于301.15K的值统一改为301.15K(初始温度),然后温度场看起来正常了。压力场我是用之前跑过一小段的压力文件。四拼五凑跑起来了 不知道压力场用比较之前的文件,会不会对趋于充分发展的湍流造成影响,又给打回原形去了。
-
mapFields 映射后的流场细节出现问题我目前用mapFields 以及 mapFieldsPar 两个工具,将750W的网格流场映射到7500W的网格上。
我先是用mapFieldsPar 映射,发现速度流场最大值从0.76变成1.1,然后温度场更是出现了150K这样的低温,本来都是301.15K以上的。接着我用mapFields,默认的映射方法会报错。然后我改用-mapthod mapNearest,可以正常映射,但结果仍然跟之前的一样,流场变了。
然后自己改用了-mapthod cellPointInterpolation,结果速度场变得比较正常,最大值0.79,比0.76稍微大了一点,其他细节都跟源算例比较相像。但是温度场,压力场仍然出现很低的低值。

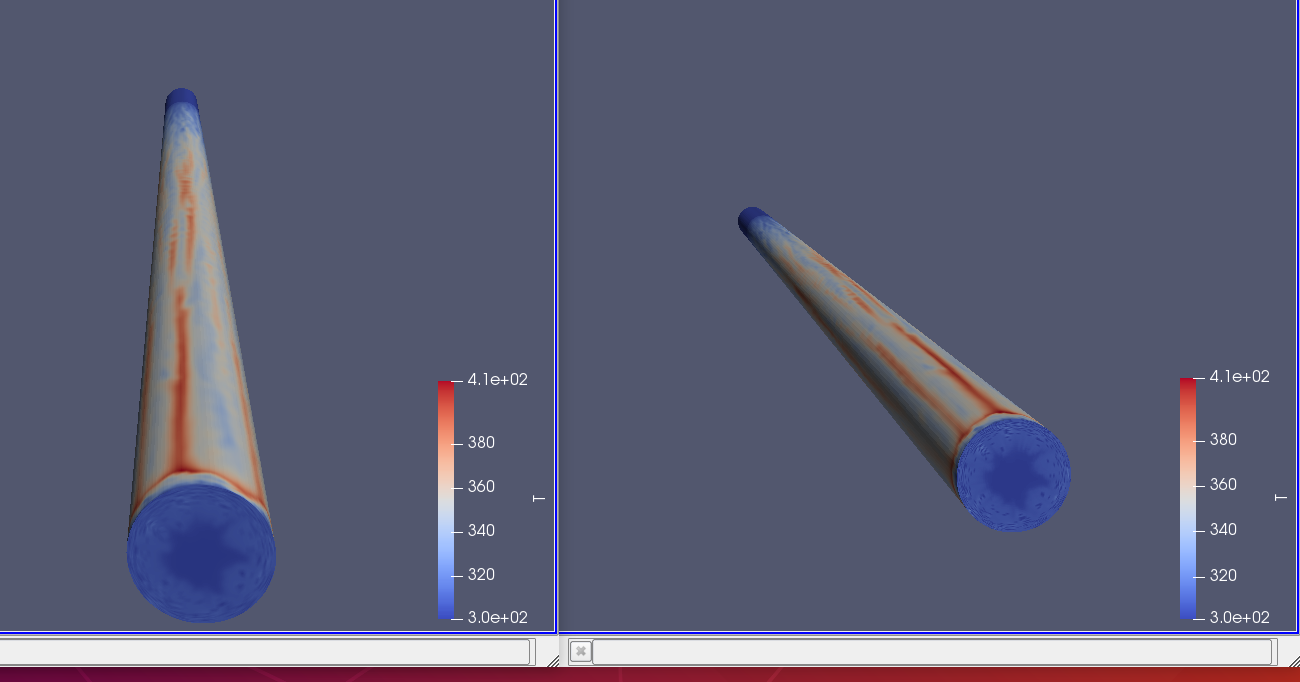

但是我点击了paraview的rescale to visible data range,流场就变得正常了,应该是忽略了一些细微的不怎么可见的温度/压力范围。映射前后对比如下:

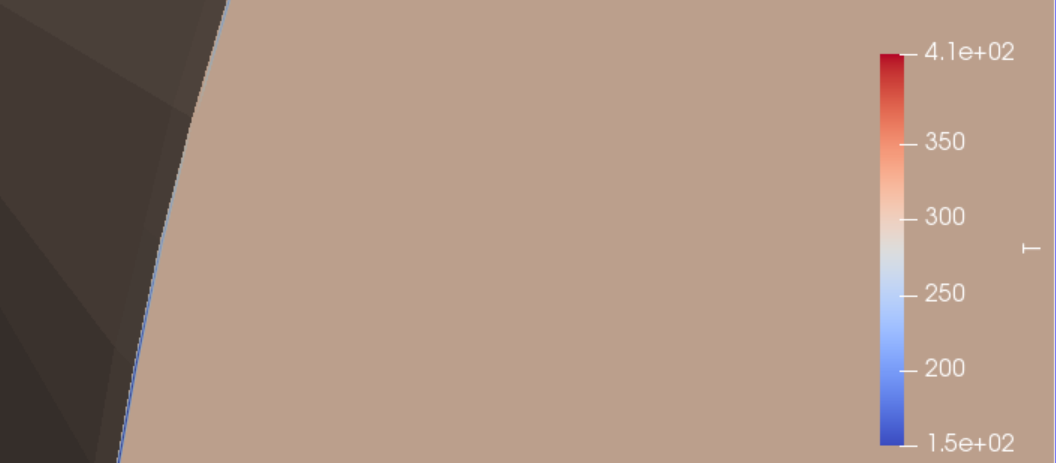

接着我放大了细节,发现低温出现在了入口的边缘(图中蓝色),很细节的地方,映射不成功。
对于这种情况,可以忽略这种细节吗?或者还有其他的方法映射吗?试了好久,求助。谢谢!
-
DNS出口边界条件@东岳 非常感谢耐心的解答和分析!颇有启发!
我有大致对比过advective跟inletoutlet的效果,如上面的图所示,不理解的是advective在出口处为何有个速度突增。但另一个边界条件的结果显得更为离谱,我简单plot了其壁面的速度分布,是疯狂地震荡。根据您以上的分析,advective似乎更合理。我如果有发表类似论文,乐意提及CFD-China对论文工作所做的贡献。 -
DNS出口边界条件@东岳 好的谢谢!
-
DNS出口边界条件前一段时间一直在算空气在加热圆管流动的DNS,目前算了两秒多,还在算,残差保持稳定,但数量级有点高,p跟U稍低于0.01.平均壁温还没有达到光滑分布。我对于速度出口设成 advictive 不太有把握,这个边界的原定目的是想消除反射波。另外对于DNS收敛的监测角度,有什么比较有效的判据吗?谢谢。
最近还在国家超算上用DNS算超临界CO2的圆管对流换热,热物性变化十分剧烈。后面看看情况。
-
DNS出口边界条件@东岳 我看的DNS文章里面,都是用这个convective boundary作为速度出口,我的控制方程跟他们的一样。所以我就借鉴了。

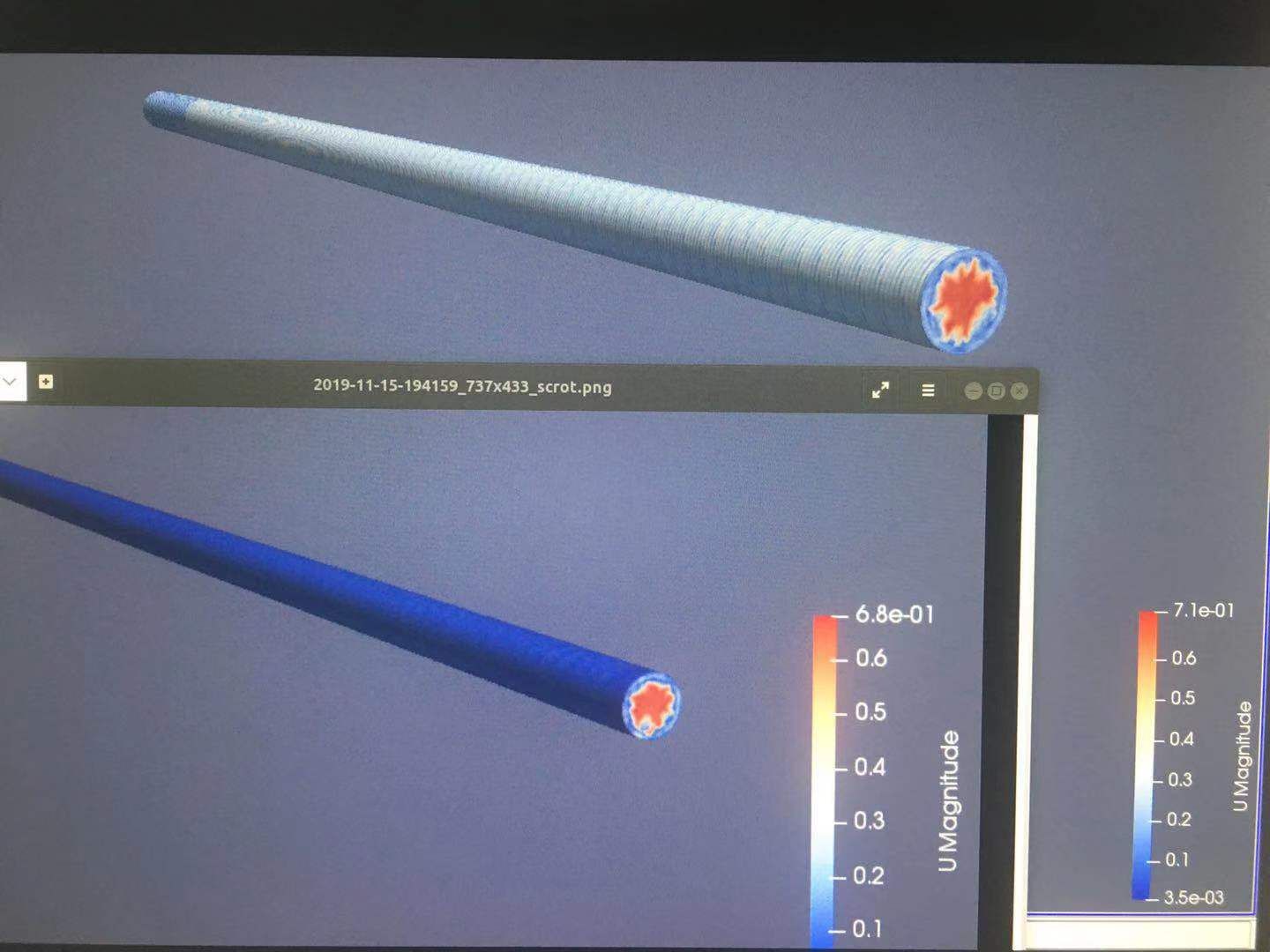

另外我对比了advective跟inletoutlet两种边界对结果有何影响,对比如图示:

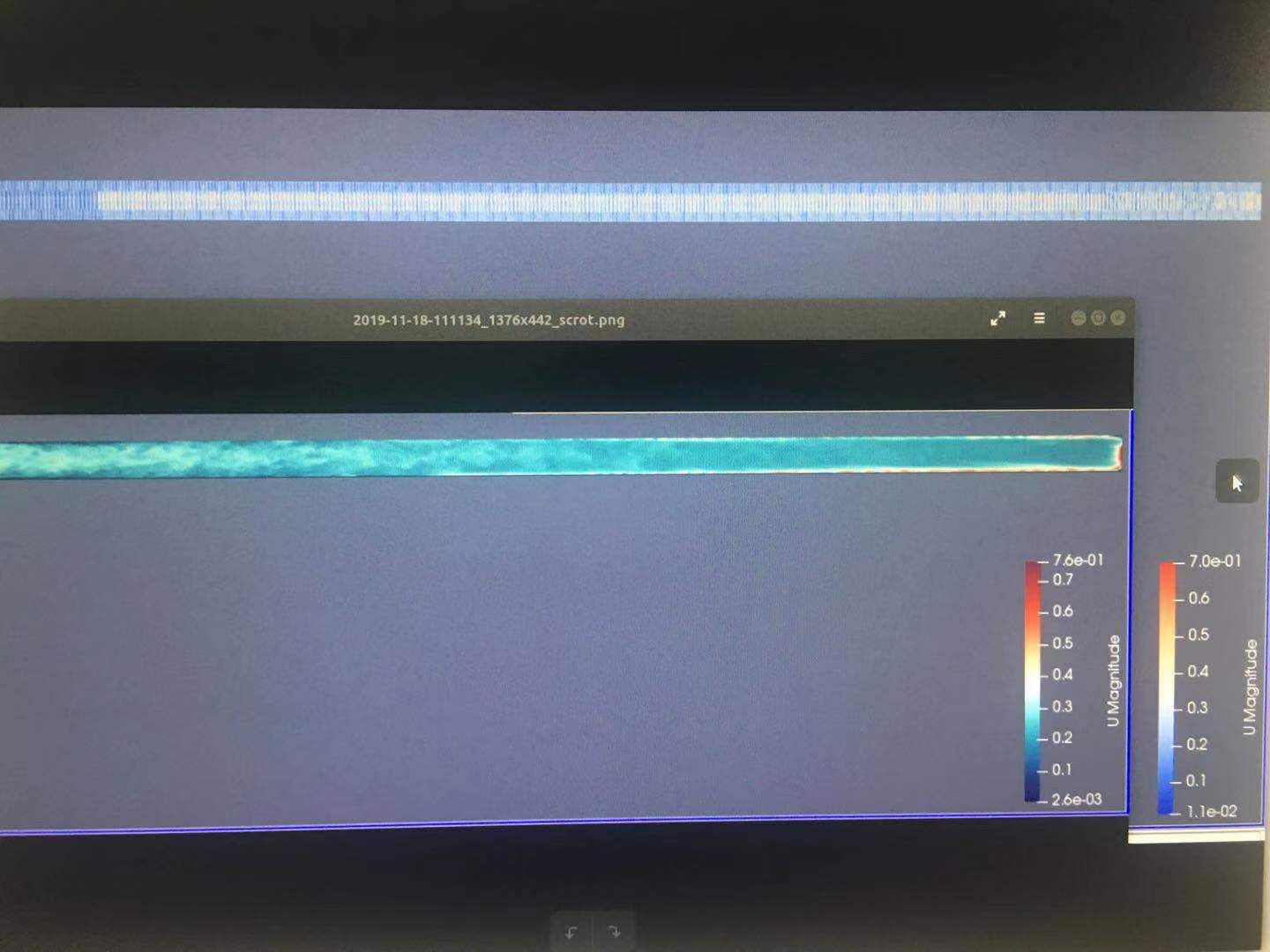

两张图的上面部分是inletlet,出现了很奇怪的现象。下面部分是advective,不太理解的是第一张图的下半部分,右端出口处有速度的突增,不知道怎么解释这种情况?谢谢。
