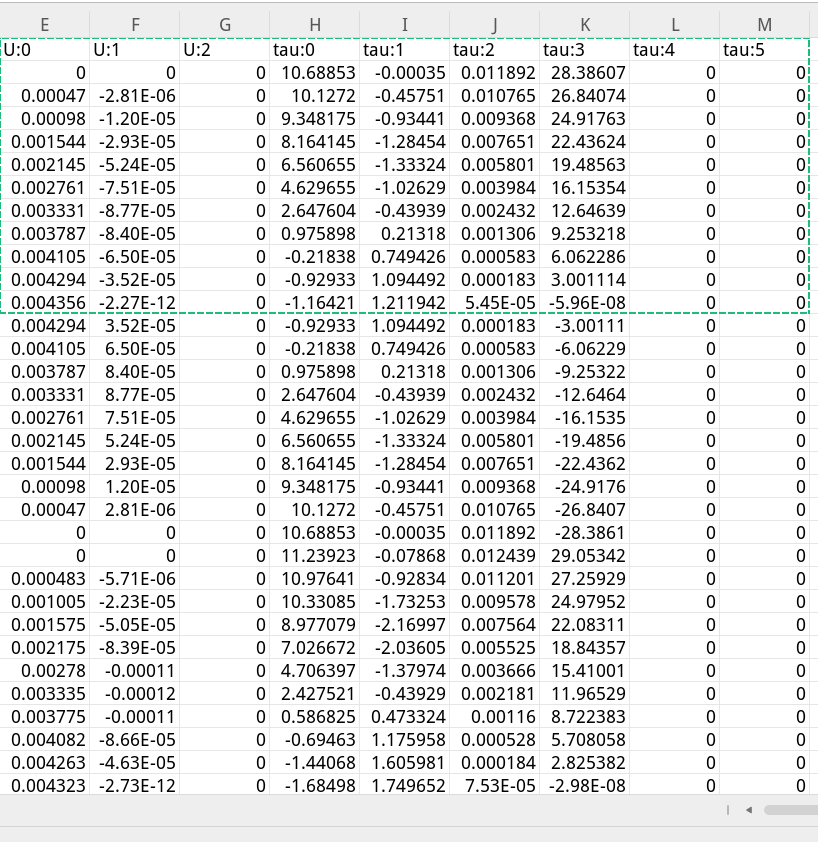

计算二维流动，导出的应力却含有tau_xz这一项，请问这是合理的吗？ -
使用OpenFoam9后处理fieldAverage出现错误@wangfei9088 多谢指教，已解决
-
使用OpenFoam9后处理fieldAverage出现错误使用OpenFoam9进行数值模拟。我现在想要对求出来的速度长计算时间的均值。发现有个后处理命令可以使用 postProcess -func fieldAverage -field U。但是终端运行后，仅仅是在每个算例文件夹下生成了一个uniform文件夹，文件夹里有一个fieldAverageProperties.gz，内容如下：
FoamFile { format ascii; class dictionary; location "0/uniform"; object fieldAverageProperties; }不知道是为什么？
我又清除了算例，在controDict字典下输入
functions { fieldAverage1 { type fieldAverage; functionObjectLibs ("libfieldFunctionObjects.so"); enabled true; writeControl timeStep; writeInterval 1; fields { U { mean on; prime2Mean off; base time; } } } }运行后，报错了。报错内容如下，
--> FOAM FATAL IO ERROR: Attempt to return dictionary entry as a primitive file: /home/tk/OpenFOAM/run/XXY/INLET-1.2e-8-Wi-7.5/system/controlDict/functions/fieldAverage1/fields from line 68 to line 70. From function virtual Foam::ITstream& Foam::dictionaryEntry::stream() const in file db/dictionary/dictionaryEntry/dictionaryEntry.C at line 83.提示下面几行有错
U { mean on; prime2Mean off; base time; }但是我不知道为什么？请求各位前辈指点。
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题已解决，是因为FENE-P模型的数值格式不稳定导致的。我之前将槽道宽为1m算例的入口速度设置为1000m/s能够收敛是我将壁面条件设置为了slip滑移，所以可以收敛。当改为无滑移边界时，就发现不收敛了。本质上就是该数值格式可能在高雷诺数下是不稳定的。
-
OpenFOAM libtorch tutorial step by step@李东岳 多谢李老师，已经解决。之前出错是因为错把net.H文件也添加到了main文件中，类Class NN 重复定义了。
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题@李东岳 李老师，这是对上面的内容重新梳理，谢谢您啦
我使用rheoTool工具包，模拟了几何长度为36mm，宽度为4mm，在通道的两侧有4mm×4mm方腔的二维流动；模型为FENE-P非牛顿模型。我设置入口流量为3.62e-7m/s（或入口速度0.008m/s），使用了自适应时间步长，最大Co数设置为1。运行后发现不收敛。求解器为rheoFoam瞬态求解器。
针对不收敛的情况进行了尝试

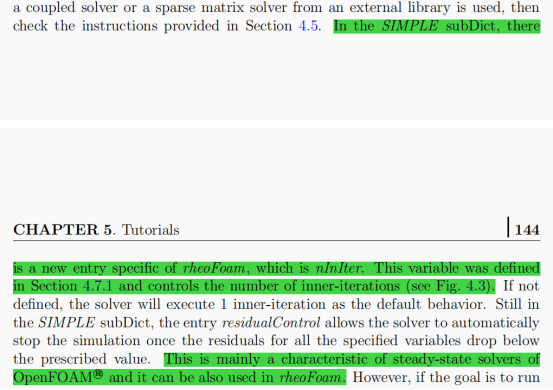

1、在fvschemes文件中，时间使用了Euler，fvsolution中算法是SIMPLE。这里需要说明的是在rheoTool工具包中，SIMPLE是瞬态的。因为在rheoTool中，所有的算例的fvsolution文件中，均有SIMPLE字段。因为在算例文件中，大量的入口条件是和时间相关的，这种流动问题显然不可能是稳态流动。（我在将SIMPLE修改为PISO报错了，提示不存在SIMPLE字段）下面是用户手册的一段关于fvsolution的说明

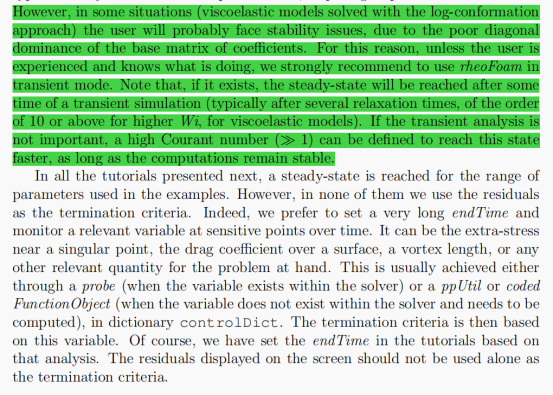

手册中说，SIMPLE确实是稳态的算法，但是rheoFoam默认是瞬态求解器，只要在ddtSchemes中设置为空便是稳态求解器。另外手册中是推荐使用瞬态算法的，因为这样会使矩阵尽可能的对角占优，数值格式更稳定一点。
2、另外我将松弛因子改小也不能保证收敛。

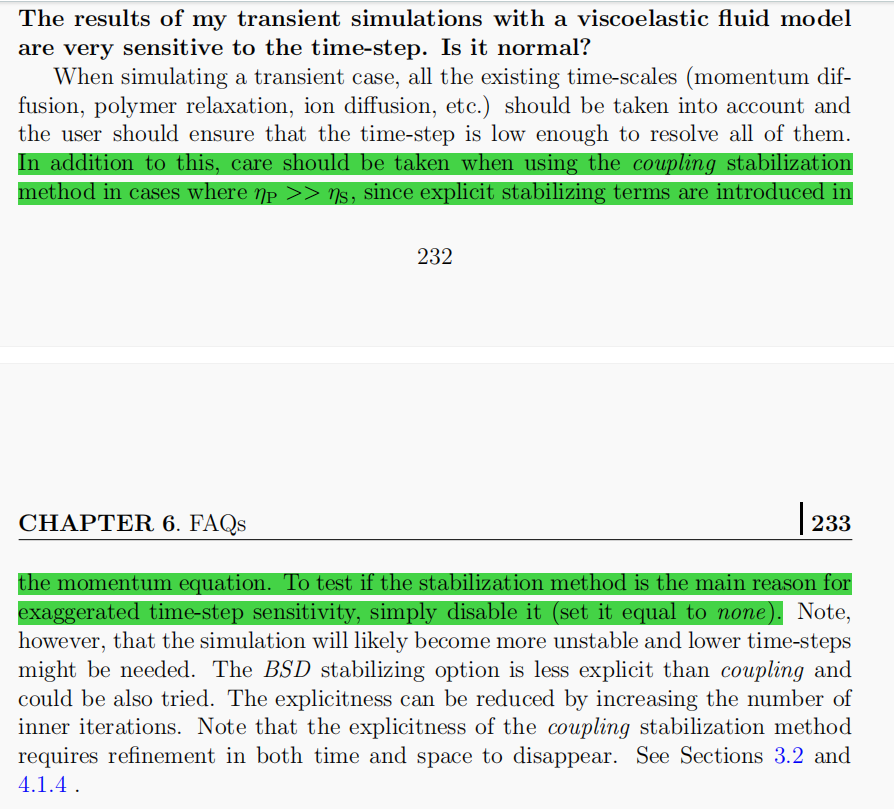

3、在用户指导最后一页看到这样一句话，说是ηp>ηs是，尽可能将耦合设置为 none，按照他说的设置了，仍然不起作用。
4、当我将模型改为Oldroyd-B时，发现算例可以收敛，所以肯定是数值格式的问题。
5、所以我又运行了FENE-P的算例文件：模拟了一个宽度为1m的槽道流，入口速度指定为1m/s。运行之后发现可以收敛。于是我将入口速度改为100m/s，1000m/s，运行之后就发现不收敛了。通过查看fvSchemes发现，对流项的导数设置为空，于是我修改对流项的格式为div(phi,U) GaussDefCmpw cubista; ，运行之后便收敛了。（这里忽略对流项发散，添加对流项收敛，有点意思？）

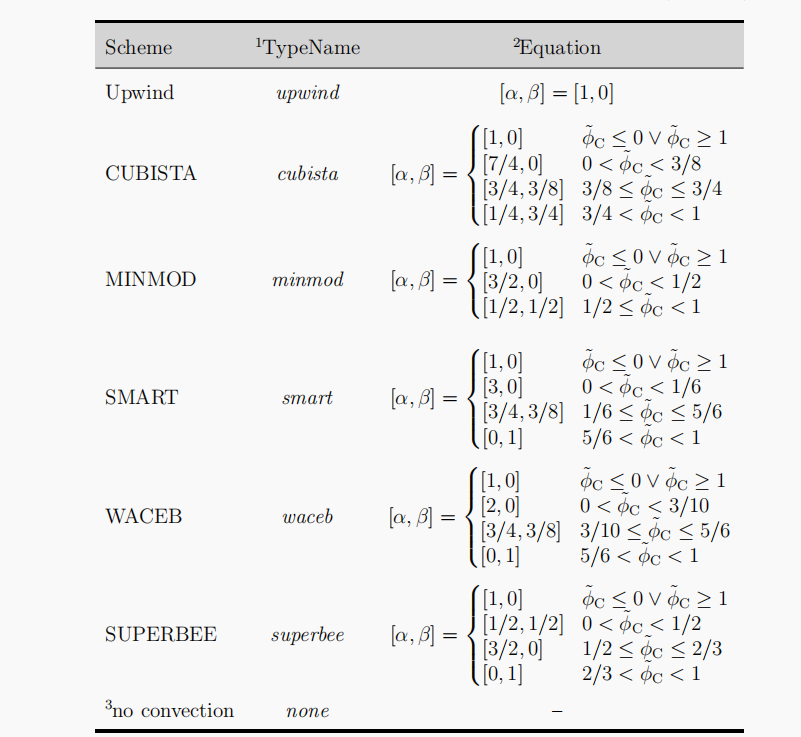

最后，我将槽道的宽度设置为1mm，入口速度设为1000mm/s（也就是将通道尺度缩小1000倍，入口速度缩小1000倍），同样不忽略对流项，运行之后，发现不收敛。下图是对流项几种可供下选择的数值格式。在对流项几种格式都进行了尝试后，还是不收敛。难道是对流项的数值格式有bug？
总结：通过一系列的尝试，终于找到了原因。发现就是FENE-P的数值格式不稳定导致的，大概率是对流项的原因。也就是说FENE-P在毫米尺度上对流项会导致数值不稳定，从而发散。但是我看到一篇关于FENE-P模型的文章（10.1103/PhysRevFluids.6.033304），论文中使用的也是mm量级的几何模型，却可以达到收敛。请求大佬帮忙解决，或者感兴趣的同行一块交流：tiankai0721@163.com.
下面是我的各个文件的设置情况
0文件夹设置如下
\*---------------------------------------------------------------------------*/ FoamFile { format ascii; class volVectorField; location "0"; object U; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // dimensions [0 1 -1 0 0 0 0]; internalField uniform (0 0 0); boundaryField { INLET { type flowRateInletVelocity; volumetricFlowRate 3.36e-7; value uniform (0 0 0); //猜测初始速度 } OUTLET { type zeroGradient; } LOWERWALL { type fixedValue; value uniform (0 0 0); } UPPERWALL { type fixedValue; value uniform (0 0 0); } frontAndBack { type empty; } } // ************************************************************************* // \*---------------------------------------------------------------------------*/ FoamFile { format ascii; class volSymmTensorField; object tau; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // dimensions [1 -1 -2 0 0 0 0]; internalField uniform (0 0 0 0 0 0); boundaryField { INLET { type fixedValue; value uniform (0 0 0 0 0 0); } OUTLET { type zeroGradient; } LOWERWALL { type linearExtrapolation; value uniform (0 0 0 0 0 0); } UPPERWALL { type linearExtrapolation; value uniform (0 0 0 0 0 0); } frontAndBack { type empty; } } // ************************************************************************* // FoamFile { format ascii; class volScalarField; object p; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // dimensions [0 2 -2 0 0 0 0]; internalField uniform 0; boundaryField { INLET { type zeroGradient; } OUTLET { type fixedValue; value uniform 0; } LOWERWALL { type zeroGradient; } UPPERWALL { type zeroGradient; } frontAndBack { type empty; } } 物性参数设置如下 FoamFile { format ascii; class dictionary; object constitutiveProperties; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // parameters { type FENE-P; rho rho [1 -3 0 0 0 0 0] 1.; etaS etaS [1 -1 -1 0 0 0 0] .01; etaP etaP [1 -1 -1 0 0 0 0] .99; lambda lambda [0 0 1 0 0 0 0] 0.5; L2 L2 [0 0 0 0 0 0 0] 100; solveInTau false; stabilization coupling; } passiveScalarProperties { solvePassiveScalar no; D D [ 0 2 -1 0 0 0 0 ] 1e-9; } // ************************************************************************* // fvSchemes文件如下 \*---------------------------------------------------------------------------*/ FoamFile { format ascii; class dictionary; object fvSchemes; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // ddtSchemes { default Euler; } gradSchemes { default Gauss linear; grad(p) Gauss linear; grad(U) Gauss linear; linExtrapGrad Gauss linear; } divSchemes { default none; div(tau) Gauss linear; div(grad(U)) Gauss linear; div(phi,U) GaussDefCmpw cubista; div(phi,1|f) GaussDefCmpw cubista; //FENE-P本构方程中的f div(phi,A) GaussDefCmpw cubista; //A div(phi,theta) GaussDefCmpw cubista; div(phi,tau) GaussDefCmpw cubista; div(phi,C) GaussDefCmpw cubista; // } laplacianSchemes { default none; laplacian(eta,U) Gauss linear orthogonal; laplacian(p|(ap-H1)) Gauss linear orthogonal; } interpolationSchemes { default linear; } snGradSchemes { default orthogonal; } fluxRequired { default no; p; } // ************************************************************************* // fvSolution 如下 \*---------------------------------------------------------------------------*/ FoamFile { format ascii; class dictionary; object fvSolution; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // solvers { p { solver PCG; preconditioner DIC; tolerance 1e-10; relTol 0; minIter 0; maxIter 800; } U { solver PBiCG; preconditioner { preconditioner DILU; } tolerance 1e-8; relTol 0; minIter 1; maxIter 1000; } "(theta|tau|C|A)" { solver PBiCG; preconditioner { preconditioner DILU; } tolerance 1e-12; relTol 0; minIter 0; maxIter 1000; } } SIMPLE { nInIter 1; nNonOrthogonalCorrectors 0; pRefCell 0; pRefValue 0; residualControl { } } relaxationFactors { fields { p 0.9; } equations { U 0.5; tau 0.5; theta 0.5; } } // ************************************************************************* // ControlDict文件如下 FoamFile { format ascii; class dictionary; object controlDict; } // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * // application rheoFoam; startFrom latestTime; startTime 0; stopAt endTime; endTime 1; deltaT 1e-4; writeControl runTime; writeInterval 0.0001; purgeWrite 0; writeFormat ascii; writePrecision 12; writeCompression compressed; timeFormat general; timePrecision 10; graphFormat raw; runTimeModifiable yes; adjustTimeStep on; maxCo 0.8; maxDeltaT 0.001; -
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题尝试了粘弹性的包括Oldroyd-B，发现是收敛的
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题@李东岳 好嘞，谢谢李老师，我这两天，弄一下排版
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题@tiankai @李东岳
补充一下：和李老师讲的一样，初步判断是对流项的数值格式不稳定导致的。打开FENE-P的算例文件夹中，模拟了一个宽度为1m的槽道流，入口速度指定为1m/s。并且在该算例中，忽略掉了对流项
divSchemes { default none; div(tau) Gauss linear; div(grad(U)) Gauss linear; div(phi,U) GaussDefCmpw none; div(phi,theta) GaussDefCmpw cubista; div(phi,1|f) GaussDefCmpw cubista; div(phi,A) GaussDefCmpw cubista; div(phi,tau) GaussDefCmpw cubista; div(phi,C) GaussDefCmpw cubista; }执行之后，发现是收敛的。
随后我将入口速度改为了100m/s，1000m/s，执行之后不收敛。
然后修改对流项格式 div(phi,U) GaussDefCmpw cubista; 运行之后收敛。不加对流项不收敛，添加上对流项反而收敛，有点意思？最后，我将槽道的宽度设置为1mm，入口速度设为1000mm/s（也就是将通道尺度缩小1000倍，入口速度缩小1000倍），同样不忽略对流项，运行之后，发现不收敛。在对流项几种格式都进行了尝试后，还是不收敛。难道是对流项的数值格式有bug？
希望同感兴趣的同行一块讨论：tiankai0721@163.com -
OpenFOAM libtorch tutorial step by step@李东岳 在 OpenFOAM外挂libtorch 中说：
我已经成功编译了libtorch库
@tiankai 我这个路子不需要编译libtorch。 你看楼上总结那个也不需要编译。我这面没有编译。就跟OpenFOAM安装一样。OpenFOAM可以直接下载装（apt install那种），也可以编译安装。你不要编译，你按照我1楼的方法用现成的，跟openfoam捆绑起来能跑起来。回头再研究编译libtorch
不好意思李老师，是我没有表述清楚，我是将libtorch解压了，用wmake了torchFoam，添加了路径。输入torchFoam，输出了上文中一样的信息，这表明libtorch库挂载成功了。

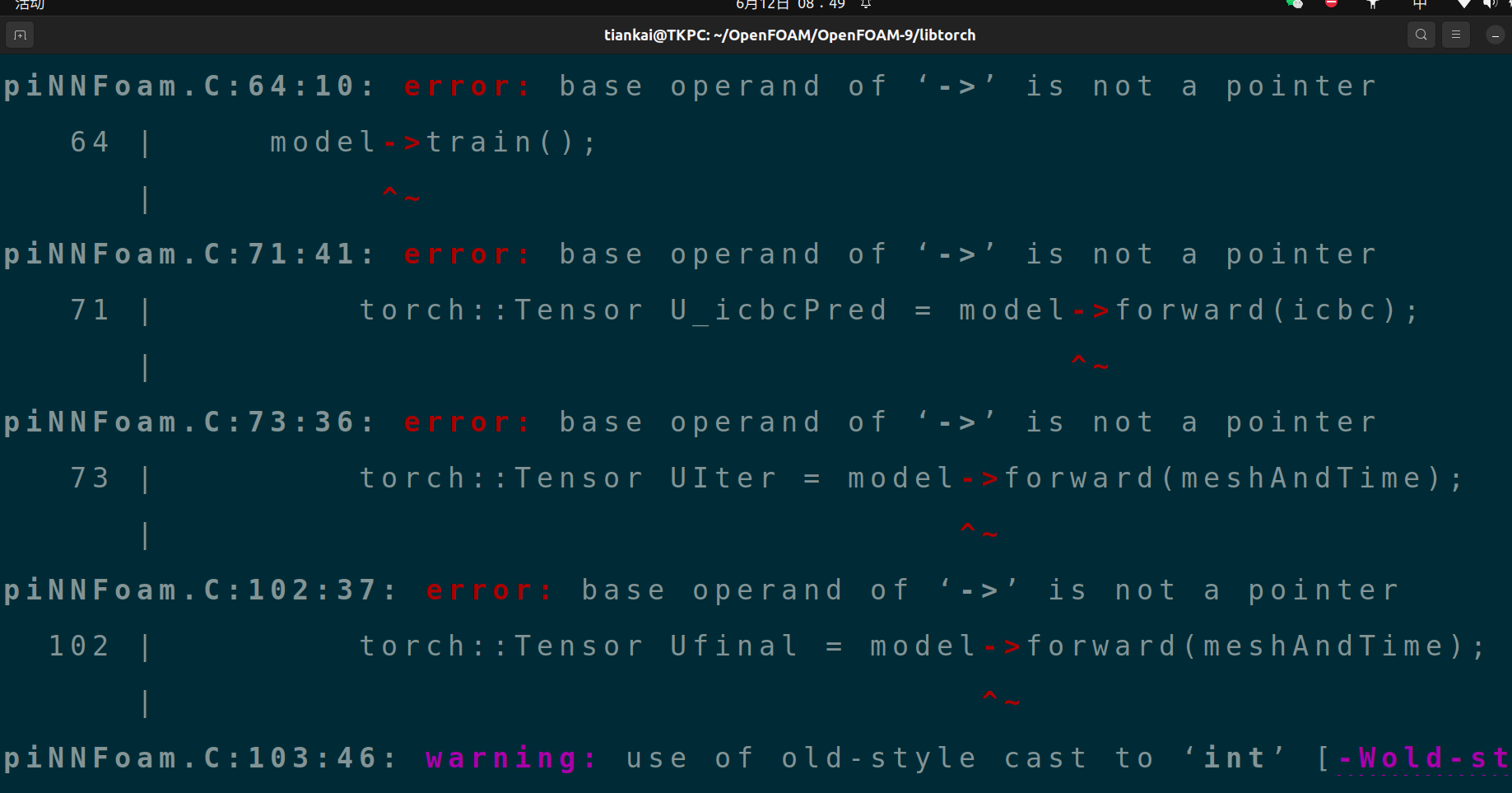

所以我想要运行PiNNFoam的代码，需要创建一个制作make文件夹，然后将PiNNFoam（一维对流方程），net.h，net.H添加到PiNNFoam的文件夹下，然后使用wmake文件夹PiNNFoam，最后调用PiNNFoam即可吧。现在使用wmake执行PiNNFoam报错了图中内容
-
OpenFOAM libtorch tutorial step by step@xiezhuoyu 多谢回复，我查看了g++版本，确实是14，而且我已经成功编译了libtorch库，但是在编译一维对流方程时报错了
提示指针变量有错误 -
OpenFOAM libtorch tutorial step by step@xiezhuoyu 我是小白，想要请教一下，怎么才能运行呢
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题@李东岳 在 关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题 中说：
你看一下你的求解器源代码是瞬态算法还是稳态算法。从你的fvSolution以及fvScheme来看，两者混到一起了。

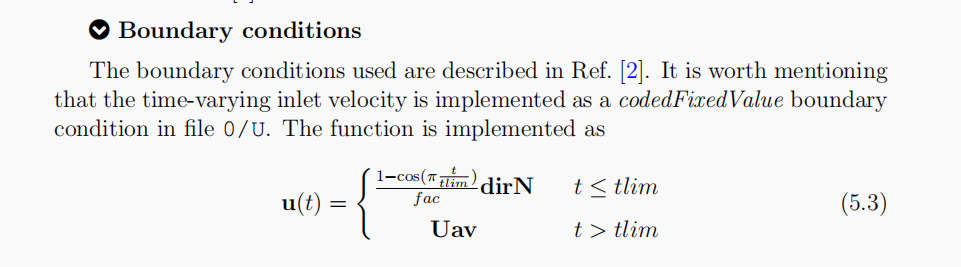

我查阅了一下，在rheoTool算例文件
中入口速度是和时间有关的

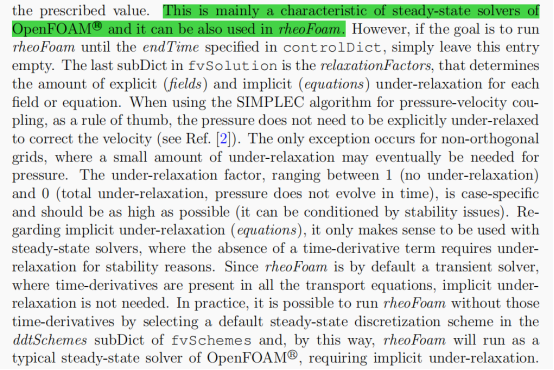

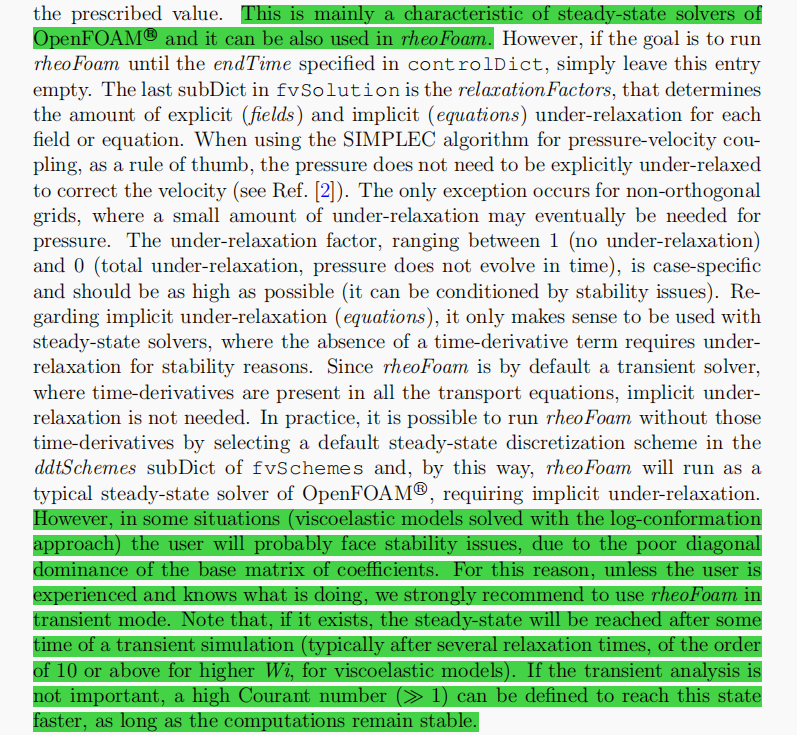

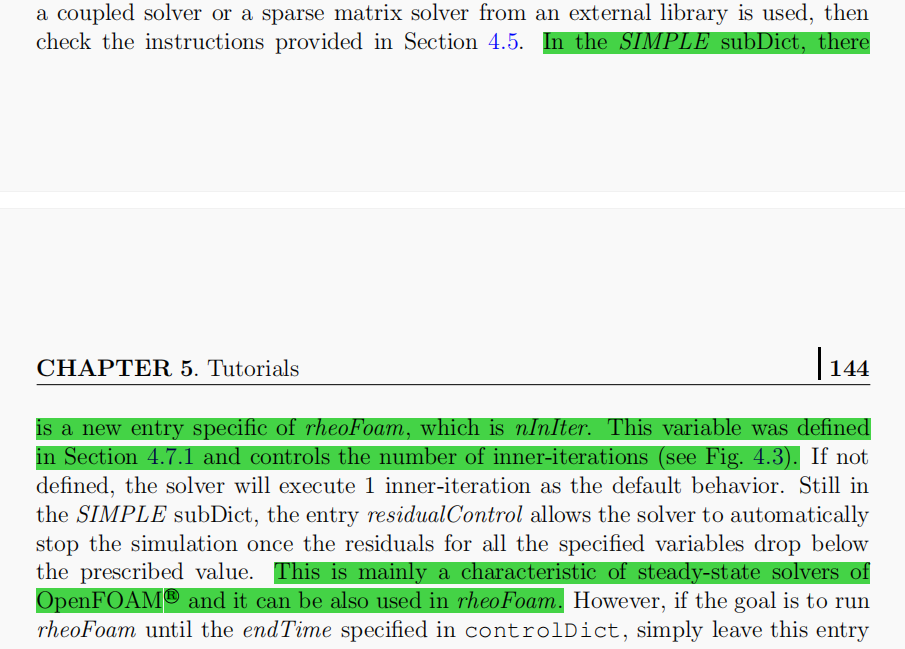

这应该是一个瞬态的算例，但是在fvSolution中，也有SImpleSIMPLE { nInIter 1; nNonOrthogonalCorrectors 0; pRefCell 0; pRefValue 0; residualControl { } } relaxationFactors { fields { p 1; } equations { U 1; tau 1; theta 1; } }此外我将Simple改为PISO，运行的时候会报错，提示fvsolution文件中无SIMPLE。我查了一下用户文档，发现关于fvSolution有这样一段描述
这又表明当SIMPLE存在时，确实是稳态的情况，尽管rheoFoam是瞬态求解器。现在我搞不清楚到底该怎么设置。从所有的算例文件夹下，无论是瞬态还是稳态都是有SIMPLE这个字段的。

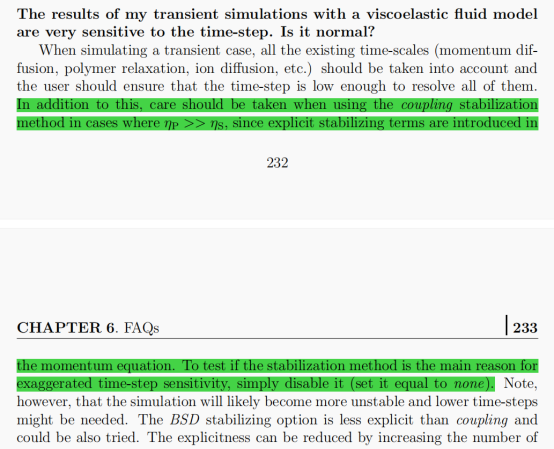

另外，在用户指导最后一页看到这样一句话
说是ηp>ηs是，尽可能将耦合设置为 none，按照他说的设置了，仍然不起作用。
总之，试了很多方法仍然不收敛，期待大佬帮忙解决 -

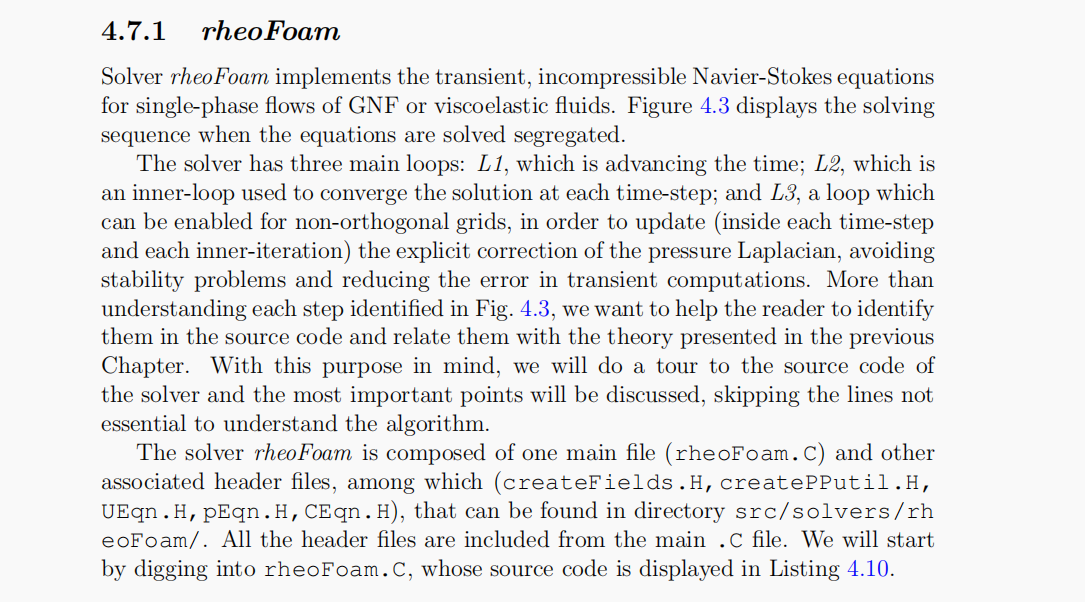

关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题这是rheoFoam的说明
-
关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题@李东岳 在 关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题 中说：
粘弹性流体那面我没有亲自算过，看过的一写论文表示那面的tau方程收敛性确实是非常差的。我看你用的是FENE-P，能换个粘痰的模型试试么
之前都换过，粘弹性的包括Oldroyd-B，还有Carreau-Yasuda都试过，都不收敛，感觉好像是我的问题
-

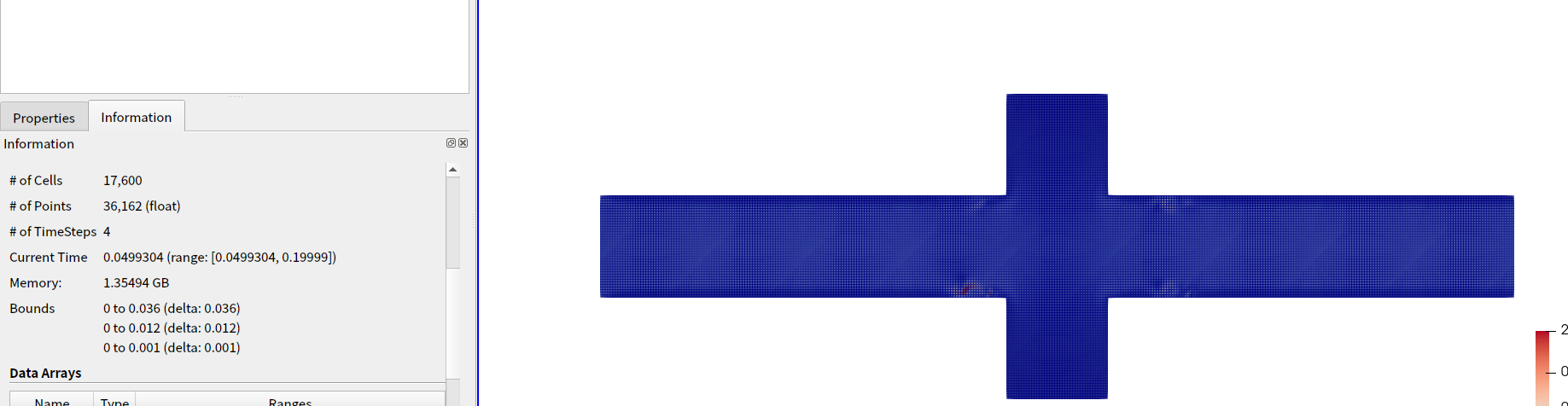

关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题补充网格信息
-

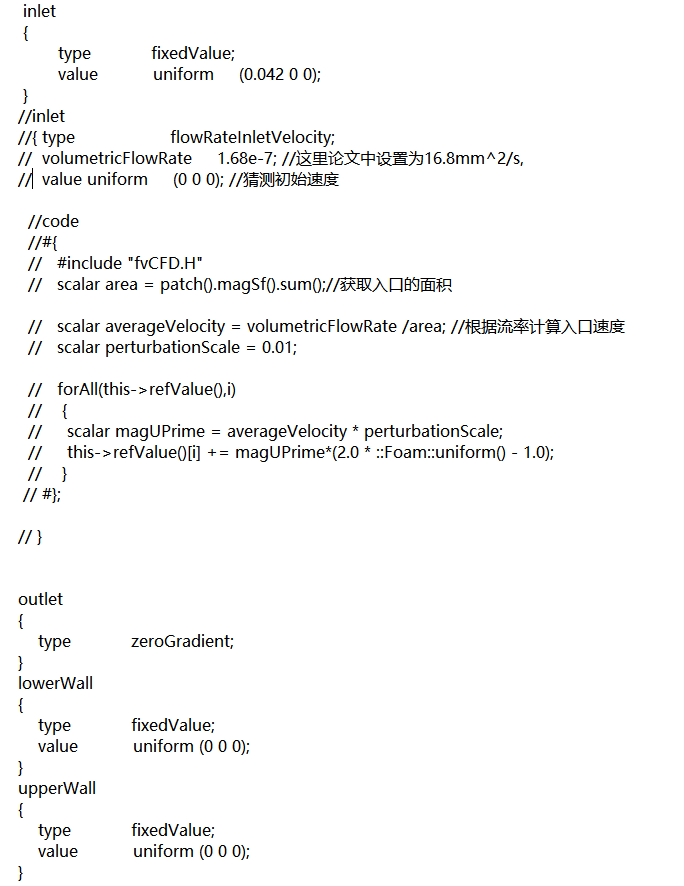

关于Open Foam9的RheoTool流变工具包模拟毫米量级的几何模型不收敛问题我在使用RheoTool流变工具包，模拟一个二维方腔流动时，发现入口速度或流量稍微大一点，会导致不收敛。几何长度为36mm，宽度为4mm，矩形空腔边长为4mm。生成的网格均为正方形网格。0文件夹的U设置如下

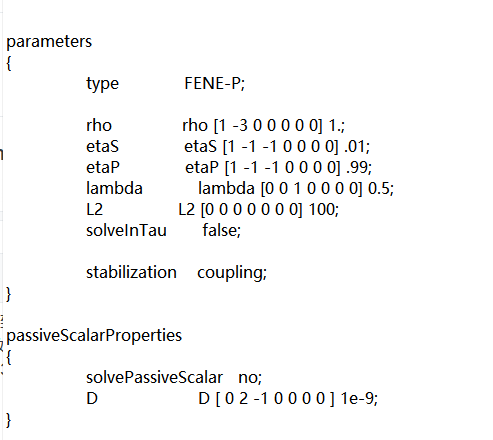

模型的物性参数设置如下

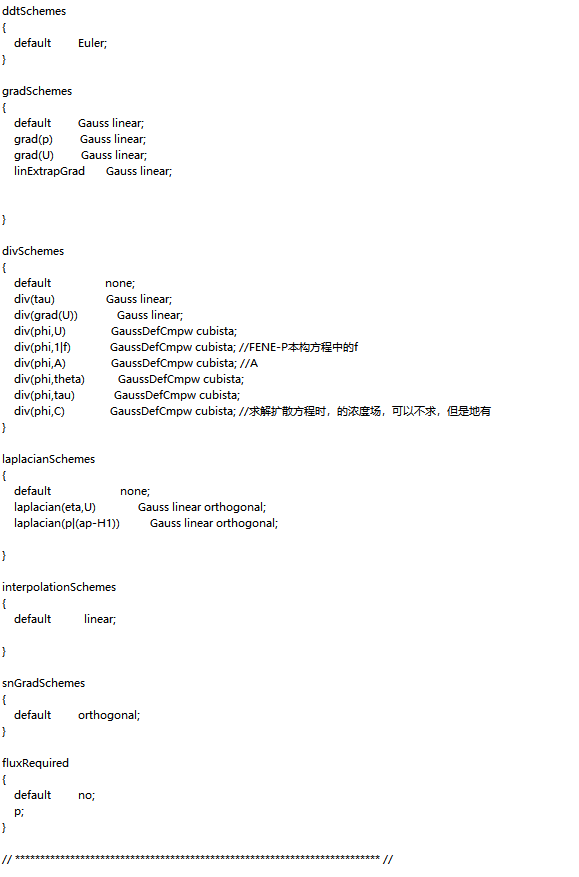

fvSchemes设置如下

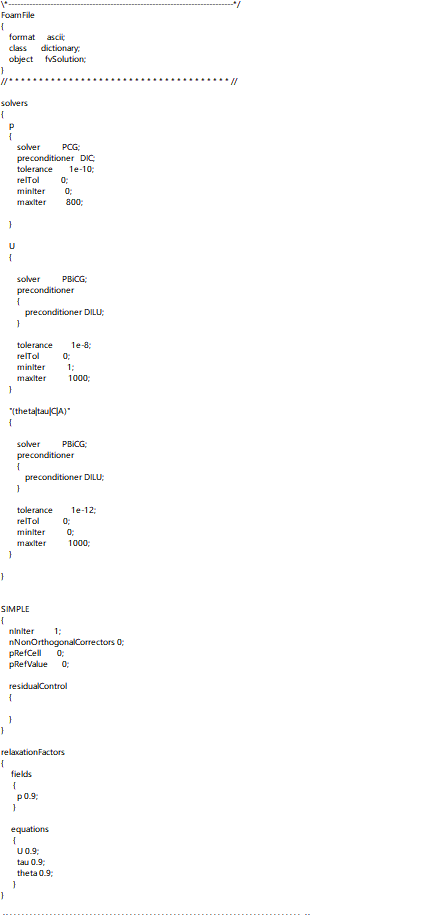

fvSolution设置如下

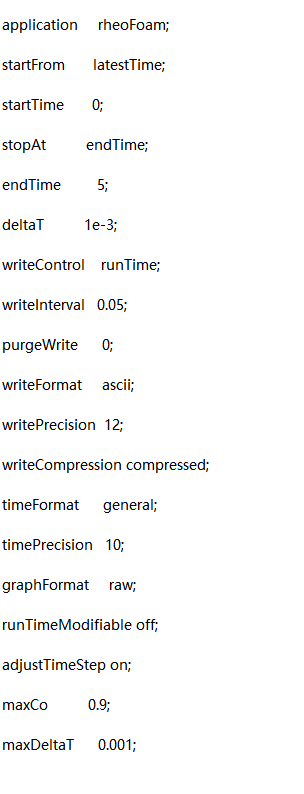

ControDict文件设置如下
入口速度给定0.04m/s，或者流量1.68e-7m^3/s,是合理的，实验中这样的速度是可以实现的，论文中，也是可以查到的，但是我设置的参数，就是不收敛，不知道为什么？有没有大佬指教指教，谢谢:
