    Posts made by vbcwl

    • RE: decomposePar后边界条件改变

      @vbcwl ![ETQH]M[Q(LG3T~_]Y_8V6IG.png 替代文字](图片地址)
      这个是用的of7 decomposePar之后得出的,左边是process0-4右边是5-19,我感觉这个有可能是正确的,process5-19应该是没有分到外壁面的部分,所以是nonuniform 0()

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: decomposePar后边界条件改变

      @李东岳 图没上传成功重新发下,2.png
      process0-4都是这种,5块的值都是-0.06788236085,

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: decomposePar后边界条件改变

      @李东岳感谢东岳老师回复,这个图是我设置的初始条件
      用的scotch拆分成20块,没有设置任何参数

      这个是拆分后的processor0-4都是下图这种

      processor5-19都是下图这种形式

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: decomposePar后边界条件改变

      有前辈遇到过类似的情况么?就是decomposePar分块后壁面边界条件fixedGradient uniform -100会变成别的值

      posted in OpenFOAM
      vbcwl
      vbcwl
    • decomposePar后边界条件改变

      请问一下各位前辈,我在设定温度T的边界条件的时候,壁面设置为
      type fixedGradient
      gradient uniform 10;
      并行分块后就变成了 type fixedGradient
      gradient nonuniform List<scalar>;
      值的话就是壁面的初始温度值。
      这是哪里出错了呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 想在buoyantPimpleFoam中加入一个标量场参与计算,请教一下怎么实现

      @小白好海牛 https://zhuanlan.zhihu.com/p/315686722

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: postProcess 求解的div不为0

      @李东岳 明白了,谢谢东岳老师:146:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: postProcess 求解的div不为0

      @vbcwl 我后面用grad求解出du/dx dv/dy dw/dz这些,相加确实等于这个div求解结果,但是du/dx 与(u2-u1)/(x2-x1)相差巨大,有好几倍,就算这个手算精度差也不至于这么大差距吧,请问有前辈了解么

      posted in OpenFOAM
      vbcwl
      vbcwl
    • postProcess 求解的div不为0

      请教一下各位前辈,我做的槽道流,体积平均速度为15.43,然后使用postProcess -func 'div(U)'求出来散度,值都在0.03 0.04这附近,甚至能到0.13,求解格式是div(U) Gauss linear,用的不可压缩pimpleFoam,这个散度这么大是什么情况?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: createFields设置为NO_READ的标量场ua,为什么运行算例的时候报错在0文件下找不到ua

      @bestucan 感谢前辈回复,已经解决了:146:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • createFields设置为NO_READ的标量场ua,为什么运行算例的时候报错在0文件下找不到ua

      如题,望各位前辈指点

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 安装openFoam9后openFoam6无法并行

      @bestucan 谢谢前辈,我去试试去:146:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 压力驱动

      @yfleung 自带的有meanVelocityForce,可以维持恒定的体积(面)流速,但是这种方法压力不是定值。想要定值 https://www.cfd-china.com/topic/280/动量方程如何加入加压力梯度源项?_=1656051870046

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 安装openFoam9后openFoam6无法并行

      @bestucan QK${A{D)MCZ~K2DKOKTZZHN.png 前辈指的是这样么?切换为6,foam确认确实切换成功,然后回到算例文件夹,在并行?还是不行啊:136:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 安装openFoam9后openFoam6无法并行

      @李东岳 这是我师兄之前安装好的,也是用的东岳流体上的方法。我是最近又用东岳流体上的方法安装了of9。安装完之后切换为6就无法并行了BR@OZ1~IZA`L(1YJ8DQUCBP.png
      ![KZ~U2DKGQS$8AMDJC@}Q15.png 这是报错信息。

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 安装openFoam9后openFoam6无法并行

      @bestucan 我是终端输入of6回车 输入 mpirun -np 4 pimpleFoam -parallel运行of6自带的槽道流算例,直接报错,如果不并行是of多个版本都能正常使用,但是现在只有最后安装的9可以使用并行

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 安装openFoam9后openFoam6无法并行

      @bestucan ZTQ0I7MR}5}8KXWQ8@S``51.png


      posted in OpenFOAM
      vbcwl
      vbcwl
    • 安装openFoam9后openFoam6无法并行

      请教一下各位前辈,我在有openFoam6的情况下,安装了of9,结果只要运行mpirun -np -parallel这个命令就会报错,我感觉应该是of9给我安装了更新版本的mpirun导致的,这个应该怎么解决啊?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: OpenFOAM9计算的uprimn2Mean异常

      @李东岳 谢谢东岳老师,现在正常了

      posted in OpenFOAM
      vbcwl
      vbcwl
    • OpenFOAM9计算的uprimn2Mean异常

      请教一下各位前辈,我用of6的自带算例channel395计算Uprime2Mean,可是of9计算出来的结果,第1 4 6列为什么是负数?of6的结果貌似是正确的,是同一个算例文件,取得同时刻的结果,除了openFOAM版本没有任何区别UVCN82A%D@D4M)EF__0C3R3.png

      如图,后面的是of6,前面的是of9,of9数据大小与6差距不小,但为负数着实无法理解。

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 输出最大值最小值

      @vbcwl 明白了,是因为of9没有这个函数了,这个是之前的功能

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 输出最大值最小值

      @李东岳 东岳老师您好,我把这个加入到controlDict里后,终端和每个时间步的结果文件都找不到最大最小值,请问这个值应该在哪里呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 在速度场中添加噪声扰动

      @李东岳 谢谢东岳老师,我去研究下这个boxTurb去

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 并行报错

      @vbcwl 38X8`KIBZ~TH8MEFE{6%E)T.png

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 在速度场中添加噪声扰动

      @李东岳 这个虽然不符合物理,但是达到湍流状态后就不会再加这个随机数了,只是为了尽快达到湍流状态。请问东岳老师从算法上应该怎么做呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 在速度场中添加噪声扰动

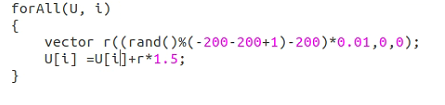

      @李东岳 没有。我现在是想,对每一步的速度结果Ux都随机加上一个值,这个值在-0.5到0.5之间,然后在继续运算,来使流动尽快到达湍流。我通过groovyBC添加的边界扰动效果不理想,请问下东岳老师这个OPenFoam自身有办法实现么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 在速度场中添加噪声扰动

      @zhouxu 都可以,最好内部场

      posted in OpenFOAM
      vbcwl
      vbcwl
    • 在速度场中添加噪声扰动

      请问一下,我想给速度场加一个扰动来使流动更快的到达稳态,需要在前一千秒的速度场中逐步添加随机数,有前辈可以指点下应该怎么做么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 关于nut文件与alphat文件的疑惑

      @李东岳 东岳老师可以重发一下湍流粘度的链接么?这个链接有点问题

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: yPlus在openfoam代码里面的实现

      @xpqiu 感谢前辈的回复,我用的laminar做qDNS,没有用到nut这些,只用到了p p_rgh U T。请问您了解过没有nut文件的情况么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: OpenFOAM小代码

      @李东岳 能请教下这个具体怎么使用么?我没能输出utau:chouchou:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 输出壁面摩擦速度

      @benqing 请问下这个是计算utau=sqrt(tauw/密度)里的tauw么?我求出来怎么全是负数 :135:

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: yPlus在openfoam代码里面的实现

      @xpqiu 您好,请问下我想利用utau来对距壁面距离和流体速度做无量纲化的,utau=sqrt(nuu0/y0) u0是壁面上方第一个网格的速度,y0是writeCellCentre命令写出的第一个网格的中心坐标,然后由于yPlus小于1,直接用mu来求解壁面剪应力,yPlus=utauy/nu,这样子算出来的yPlus与postProcess写出的yPlus有较大差距是什么原因?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • meanVelocityForce的代码解析和公式推导

      请问下有没有前辈研究过meanVelocityForce或者知道哪里能找到它的详细解析的?我一直没搞明白他具体是什么原理,参考了东岳流体上的http://www.dyfluid.com/boundaryFoam.html boundaryFoam的解析之后大概了解他和这个类似,但是具体的公式推导是怎么样的还是不明白

      posted in OpenFOAM
      vbcwl
      vbcwl
    • meanVelocityForce

      meanVelocityForce只用于不可压缩,但是涉及传热又不区分可压缩与不可压缩,那么像buoyantPimpleFoam这种求解器可以用meanVelocityForce来驱动么?有了解的前辈解释下么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: yPlus在openfoam代码里面的实现

      @李东岳 东岳老师我在做和这个前辈类似的东西,请问您有他的论文或者算例文件可以给我学习下么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 请问这个是什么错误

      @shrine 你多试几个,我也是新手,之前遇到过类似的,换几个总有能用的

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 请问这个是什么错误

      @shrine 你去看看别的算例的fvSolution,有定义cellMot*****的复制过来就行了

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: openfoam结果怎么排序的

      @李东岳 东岳老师,我了解了以下结构化网格的排序,然后刚才通过postProcess -func writeCellCentres 写出了channel395的网格,这里网格是按照先x在y后z的顺序排列的,时间步中的结果应该是和这个对应的请问下东岳老师,有办法把结果输出成三维列表来么?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: openfoam结果怎么排序的

      @李东岳 对的

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: openfoam结果怎么排序的

      @vbcwl 想把数据导出去求平均,本来以为是先x后y在z排列的,可是发现好像不是这么排列的

      posted in OpenFOAM
      vbcwl
      vbcwl
    • openfoam结果怎么排序的

      openfoam的速度和压力这些都是输出的一维列表,这是具体是怎么排序的?或者可以怎么转化成存储为三维列表呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: paraView-求展向平均问题

      @浪迹天大 请问下这个怎么使用啊

      posted in OpenFOAM
      vbcwl
      vbcwl
    • 如何做流向和展向的平均

      请问如何同时对流场做流向和展向的平均呢?我现在只会在paraview里通过切出平行于流向展向的平面来做平均,但是这样的话想要画出速度沿法向的分布图需要切很多个面,太过于费时间了,有没有什么简单点的方法呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 请问各位大佬,如何对数据在指定平面进行空间平均?

      @yfleung 请问下用paraview该怎么做流向和展向的平均呢?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • 圆环柱流动产生环向流动

      请教一下各位,我做的圆环柱的传热,流向为周期性边界条件,内壁面恒定热流,外壁面绝热,内外壁面无滑移,fvOptions加了一个meanVelocityForce,(0.7 0 0),0.7就是流向,可是最终的速度云图,产生了一块速度较大的区域,并且该区域还会沿环向流动

      如图,可以明显看到红色高速区在缓慢的逆时针移动,请问下为什么会产生这个高速区,以及为什么高速区会移动?

      posted in OpenFOAM
      vbcwl
      vbcwl
    • RE: 重力与压力

      @bestucan 试出来效果差不多,但是我水平不足以判断正确与否不敢使用哈:chouchou:

      posted in OpenFOAM
